桁架结构悬挂式休闲座椅设计方案

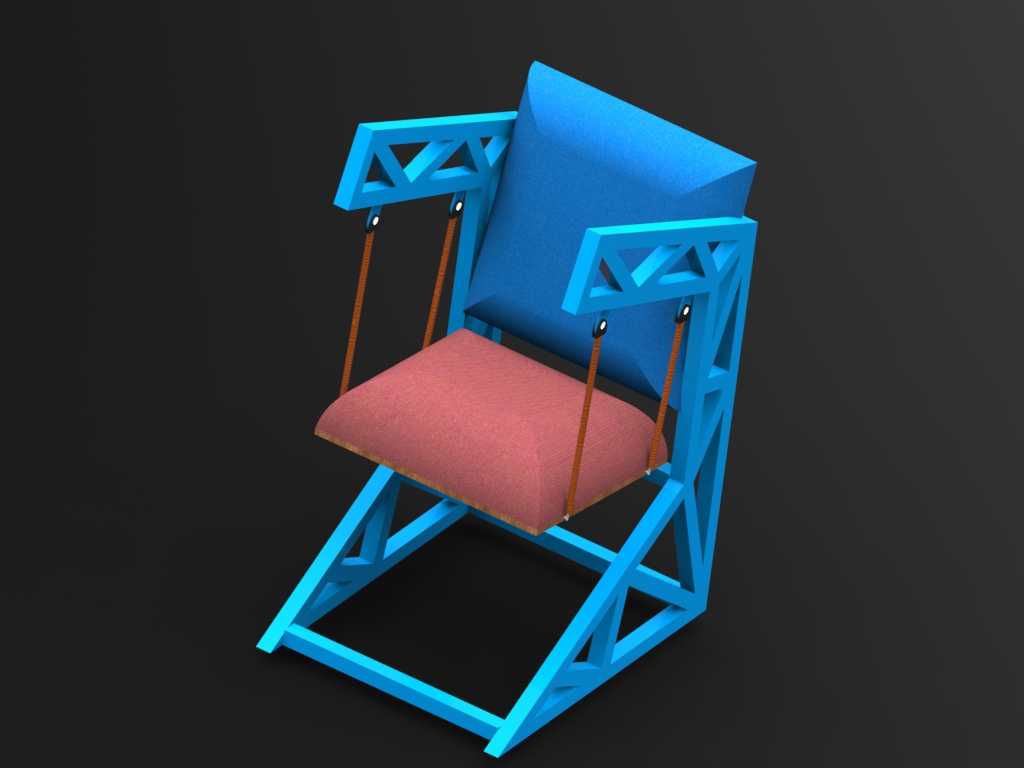

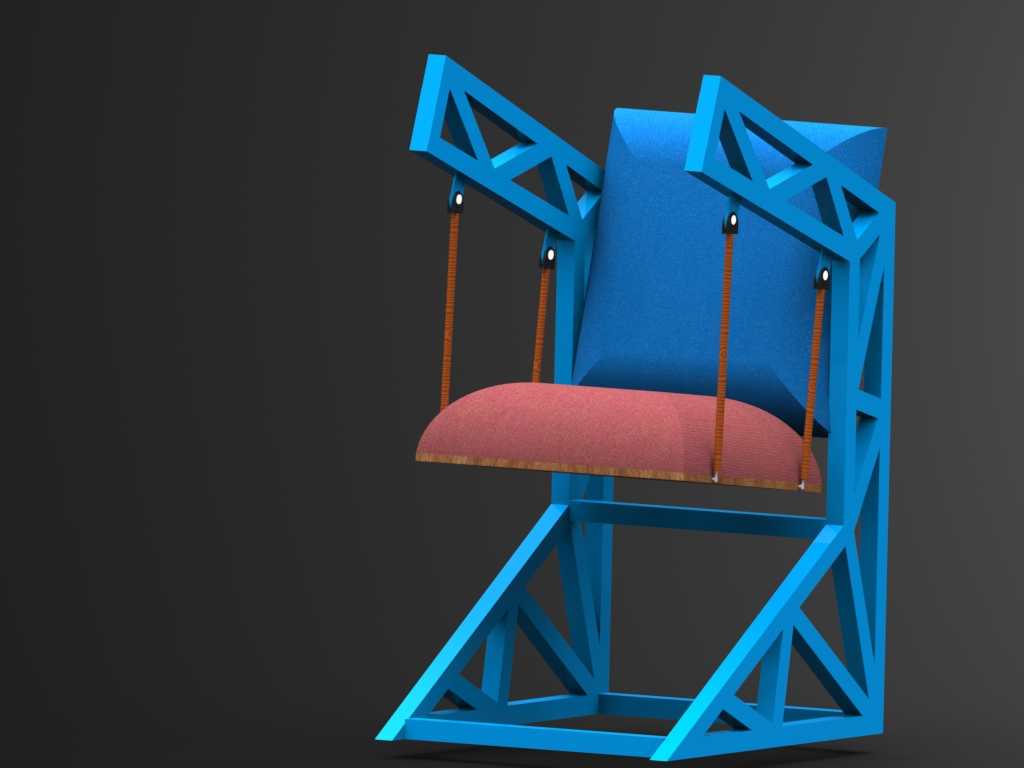

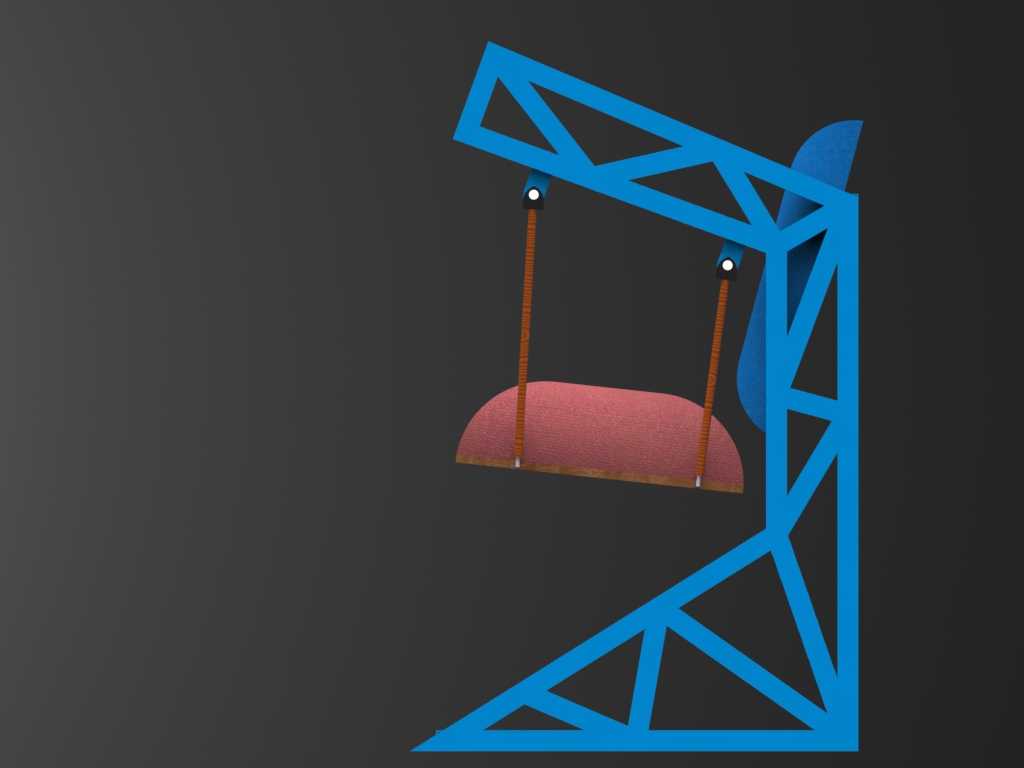

这款悬挂式休闲座椅采用桁架式金属框架作为核心承载结构，整体框架使用等截面型材拼接成型，所有杆件连接节点均采用刚性焊接处理，框架外侧的斜向支撑与横向连接杆件形成连续的三角形稳定受力单元，可将座面承受的竖向载荷均匀分散至底部支撑框架的四个触地点，避免局部应力集中导致的框架变形。座椅的悬挂结构采用四根独立的刚性拉杆配合端部铰接接头实现，拉杆上端与扶手框架的下侧安装座连接，下端与座垫框架的四个角点固定，铰接接头内置耐磨衬套，可在允许范围内产生小幅摆动，适配使用者落座后的重心调整需求，同时避免硬连接带来的应力断裂风险。座面与靠背均采用高密度软包结构，座垫边缘做圆弧过渡处理，靠背设置12度的后倾角度，贴合人体背部自然曲线，长时间落座不易产生疲劳感。底部支撑框架采用前窄后宽的梯形布局，触地端设置防滑垫安装位，可适配室内木地板、瓷砖地面以及户外露台的硬质铺装地面，安装时无需额外打膨胀螺栓固定，依靠自身结构重量即可保持稳定，整体占地尺寸控制在700mm*800mm的矩形范围内，框架总高度为900mm，座面离地高度为420mm，适配常规身高人群的使用需求，可放置于家庭阳台、休闲区、户外露营场地、商业休息区等场景使用。设计过程中优先考虑框架的受力合理性，所有型材的截面尺寸均经过受力校核，在满足150kg额定承载要求的前提下尽可能减少材料用量，降低整体自重，框架表面可做喷塑、烤漆等不同表面处理，适配不同的使用场景风格，软包部分可根据需求更换不同面料与填充密度，兼顾结构强度与使用舒适度。
