园林灌溉用T型高压喷水喷嘴结构

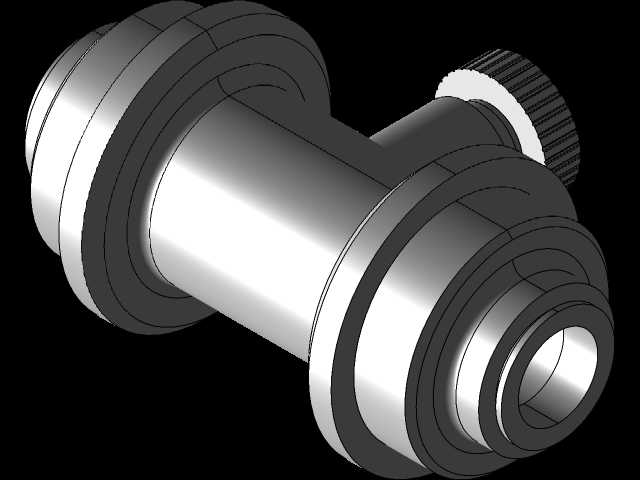

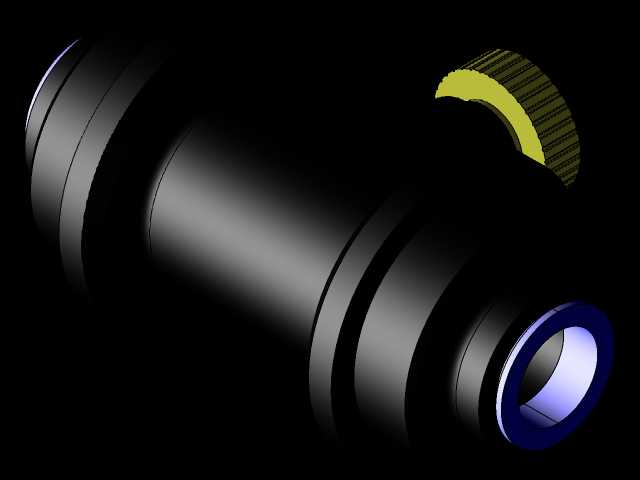

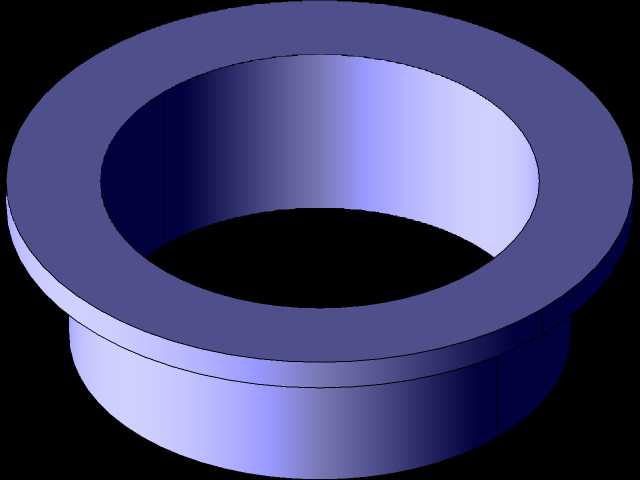

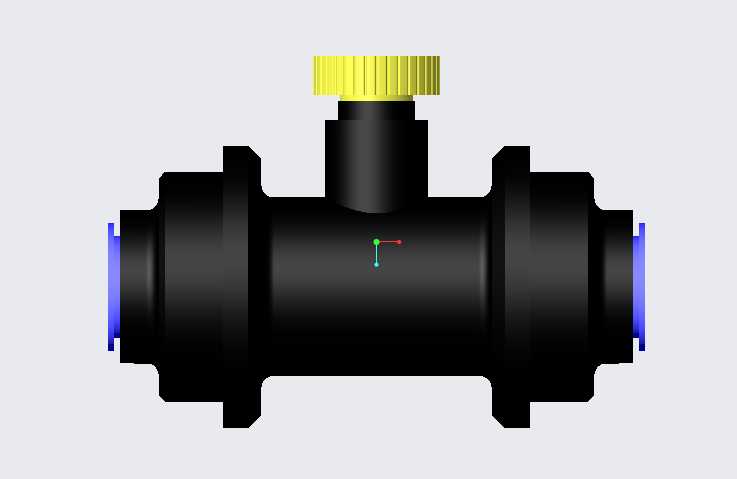

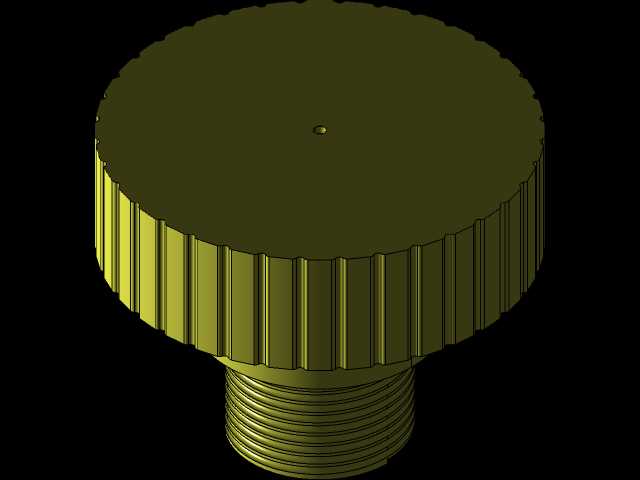

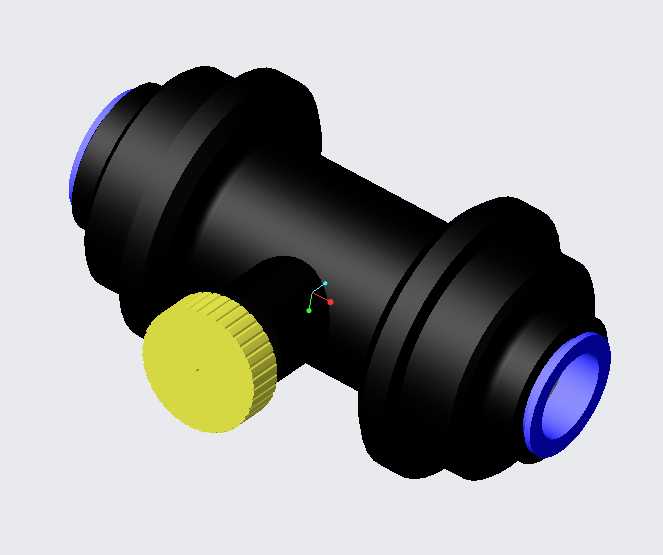

这类T型结构的喷水喷嘴，核心应用场景覆盖庭院园林灌溉、大棚喷淋降尘、小型户外场地加湿降温等民用及小型商用流体喷射场景，作为管路末端的执行部件，直接决定喷淋覆盖范围、雾化效果与管路压损表现。从结构设计逻辑来看，主体采用三通式T型布局，两个同轴轴向接口用于接入输水主路，侧置的旋钮调节结构用于控制通断与流量大小，这种布局无需额外加装旁通接头，可直接串接在标准输水软管管路中，减少管路接头数量，降低渗漏风险。主体外壳采用阶梯式轴段设计，两端接口处做了多道环形凸筋结构，搭配接口端面的密封嵌圈，在接入软管后可通过卡箍锁紧，凸筋结构能够嵌入软管内壁，提升拉脱抗力，适配常规内径的输水软管，安装时无需额外加工转接结构，直接插接锁紧即可完成固定，安装边界可适配外径16-20mm的常规输水软管，整体轴向长度控制在80mm区间，侧置调节旋钮的最大外伸尺寸不超过30mm，安装后不会因为突出尺寸过大造成剐蹭，也方便在狭窄的管路排布空间内完成布置。侧置的调节旋钮采用周向滚花设计，表面做防滑纹理处理，操作人员徒手即可旋转调节，无需借助额外工具，旋转过程中可通过改变内部流道的通流截面积，实现从水柱直喷到细雾散射的多档位调节，满足不同场景的喷射需求：直喷档位可实现远距离定点浇灌，散射雾化档位可实现大范围均匀喷淋，适配不同植物的浇灌需求，也可用于场地降尘、夏季户外降温等场景。内部流道做了圆弧过渡处理，避免直角流道造成的压损过大问题，在高压供水工况下可减少湍流产生，降低喷射过程中的水流脉动，让喷射形态更稳定，同时减少流道内部的气蚀风险，提升部件使用寿命。两端接口的密封嵌圈采用耐水耐磨的弹性材质，长期浸水工况下不会出现硬化开裂问题，可承受0.2-0.6MPa的常规供水压力，满足普通市政供水、小型增压泵供水的压力使用要求。整体结构没有冗余的外露部件，外壳做了圆弧倒角处理，没有尖锐棱角，在户外使用过程中不会剐蹭操作人员或植物枝叶，黑色主体材质选用耐候性工程塑料，可抵御户外紫外线照射、日常温湿度变化带来的老化问题，黄色调节旋钮做了高辨识度配色，在绿植环境中可快速识别调节位置，方便日常运维操作。
