工业用框架式钢制踏步梯结构设计

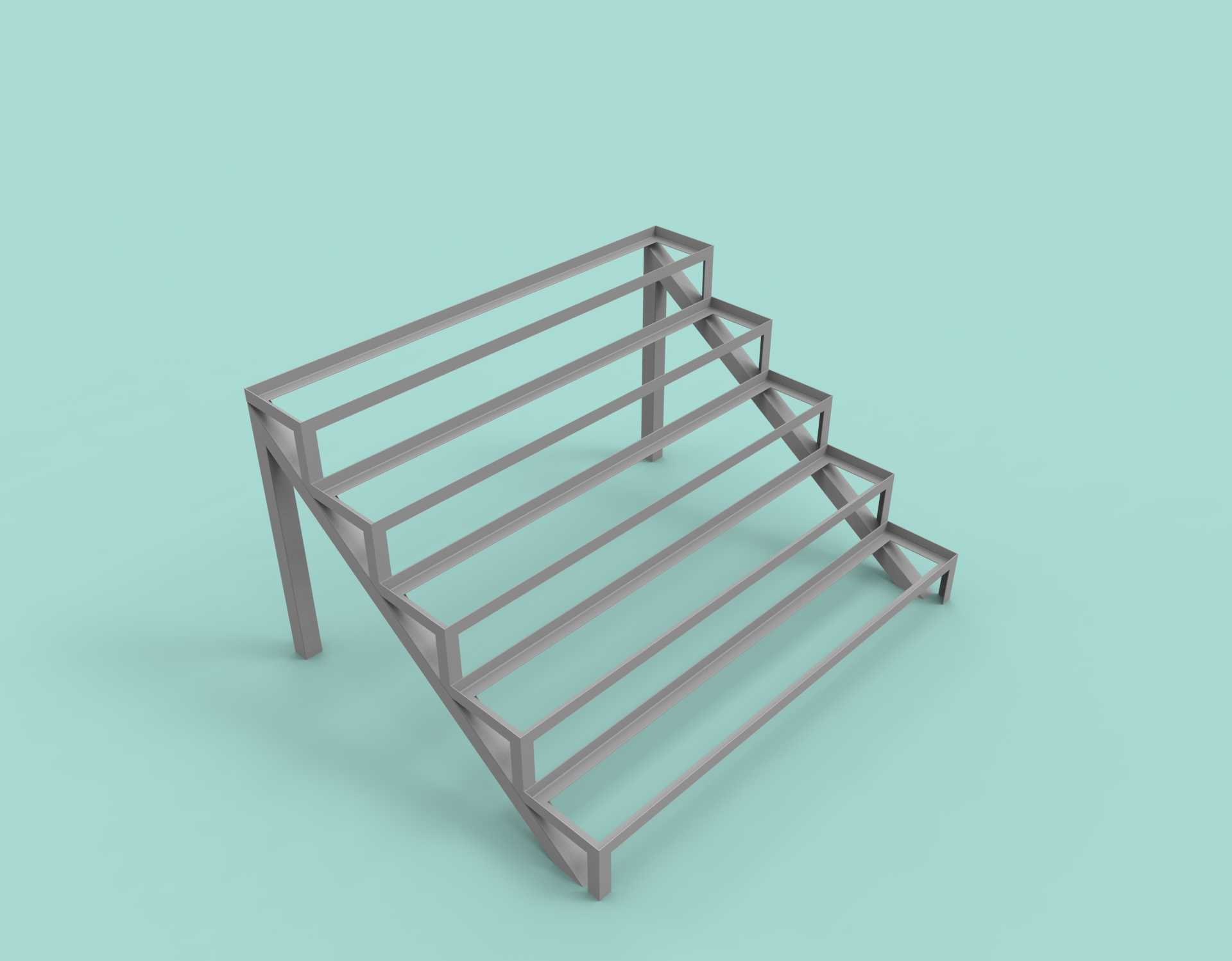

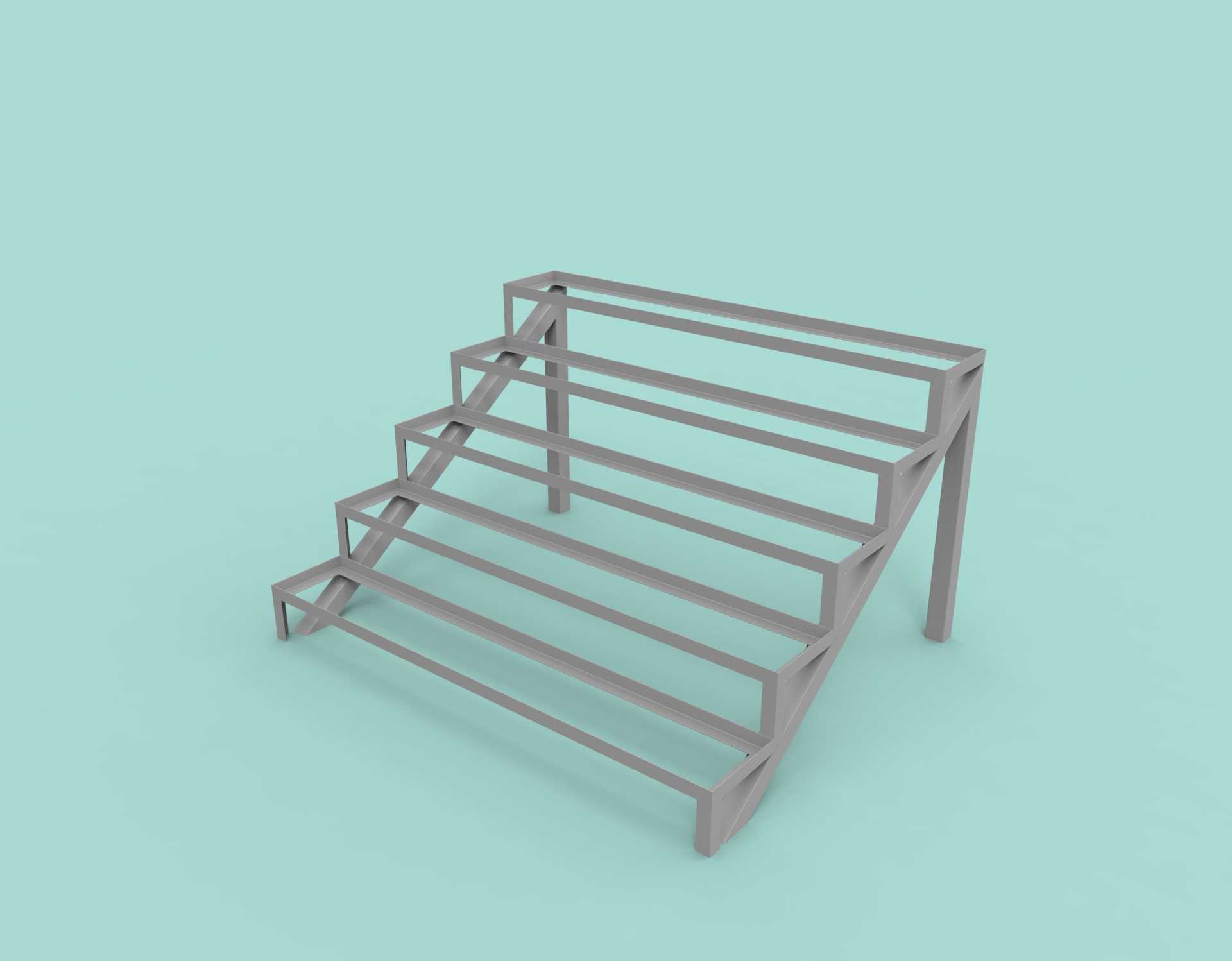

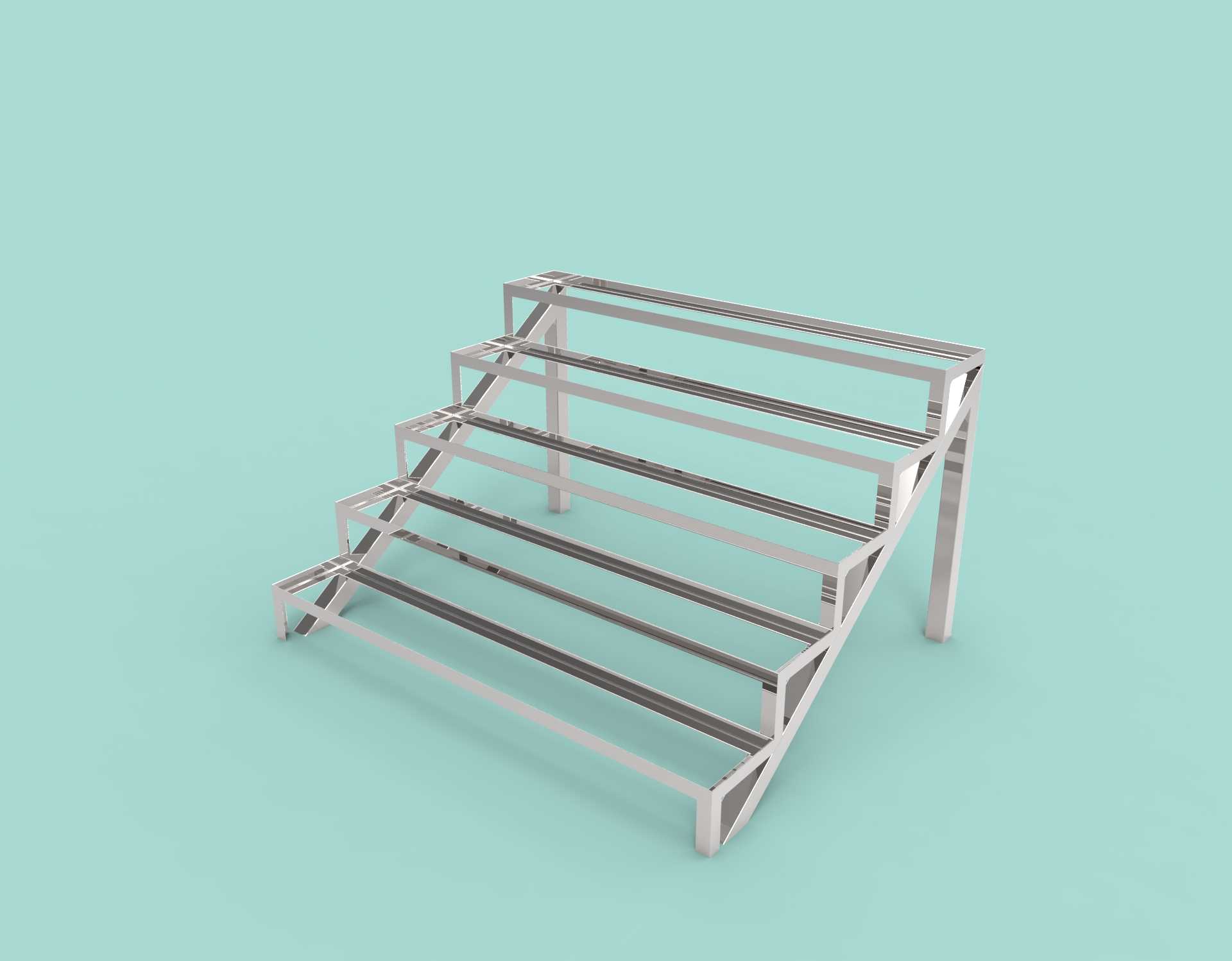

这款框架式钢制踏步梯主要面向工业生产车间、仓储库区、设备运维登高场景设计，可解决固定作业平台、生产线侧边、仓储货架高位存取的短距离登高需求，区别于民用家装楼梯，其结构完全围绕工业场景的重载、高频使用、快速部署需求打造。从结构设计逻辑来看，整体采用方管型材焊接成型的框架式承载结构，两侧梯梁为连续弯折的一体化型材，既承担踏步的承载支撑，又同步作为侧边防护栏的安装基体，省去了额外的护栏连接构件，减少焊接节点的同时提升了整体结构刚度。踏步部分采用多根平行方管横向排布的镂空设计，相比整板式踏步，一方面能降低梯身整体自重，另一方面在车间多粉尘、有切削液滴落的场景下，不会出现积液、积尘打滑的问题，镂空间隙控制在安全范围内，避免作业人员脚部卡滞，同时满足防滑落的安全要求。梯身的支撑立柱设置在梯段上端与中部位置，上端立柱直接与作业平台的预留安装位对接，可采用螺栓连接或焊接固定的方式适配不同安装基面，中部支撑腿直接落地，底部预留了安装调节脚杯的接口，可根据现场地面的平整度调整支撑高度，消除地面不平带来的梯身晃动问题。从安装边界来看，这款梯具的梯段宽度适配单人携带工具通行的需求，整体宽度控制在800mm左右，踏步高度按照工业登高作业的人机工程要求设置，单步高度控制在200mm以内，避免登高时步幅过大带来的疲劳感，梯身整体倾斜角度控制在45度左右，兼顾通行舒适度与占地空间的平衡，相比垂直爬梯大幅降低登高坠落风险，相比缓坡楼梯减少占地长度。在功能特性上，整体框架没有多余的装饰构件，所有型材连接处均采用满焊工艺，焊后打磨平整，可根据使用场景做镀锌、喷塑等表面处理，适配潮湿、腐蚀等特殊作业环境，梯身上端的护栏框架延伸至平台侧，可与平台护栏无缝对接，消除梯台衔接处的安全缺口。设计过程中重点校核了梯梁的抗弯强度与支撑腿的压杆稳定性，在额定150kg的单点动载荷下，梯身最大挠度控制在安全阈值内，不会出现明显的形变晃动，同时框架式的结构设计也方便后续加装防滑踏步板、侧边挡脚板、顶部安全门等附加配件，可根据不同厂区的安全规范做灵活调整，无需对主体结构做二次切割焊接。
