双摆臂铰接式可调支撑支架结构

项目分类:3D模型 发布时间:2021-08-23 ID:242138
  • 双摆臂铰接式可调支撑支架结构
  • 双摆臂铰接式可调支撑支架结构
  • 双摆臂铰接式可调支撑支架结构
  • 双摆臂铰接式可调支撑支架结构
  • 双摆臂铰接式可调支撑支架结构
  • 双摆臂铰接式可调支撑支架结构

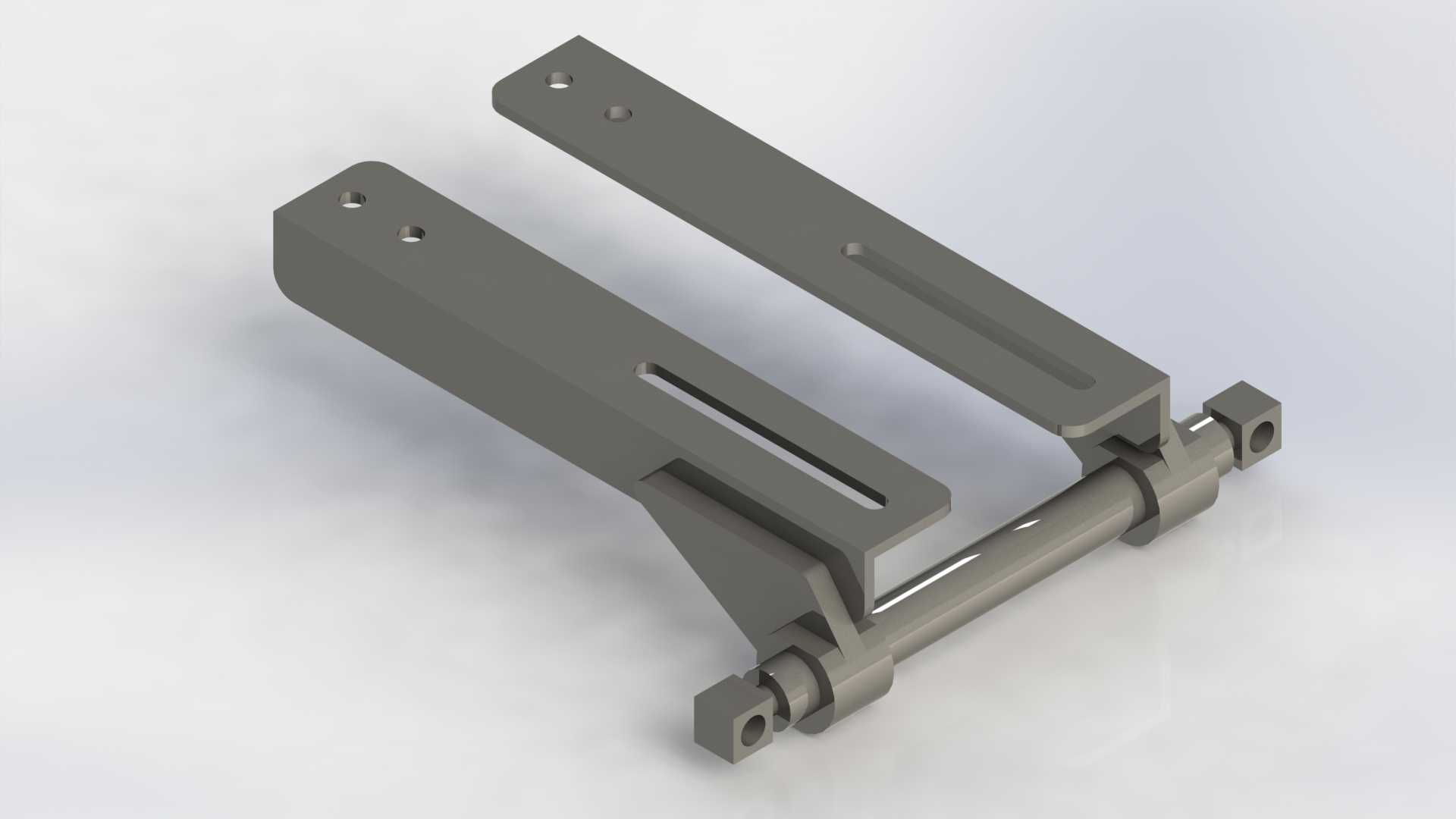

这类双摆臂铰接式可调支撑支架,多应用在轻工自动化产线的物料导向、小型工装的角度调节工位,也可作为试验台架上的传感器安装承载结构,在需要小范围调整安装位置、同时保证支撑刚性的场景下适配性极强。从结构功能来看,两根平行布置的长摆臂是主要的承载基体,臂身开设的通长滑槽是核心的调节结构,配合紧固件可以实现安装点位沿臂身方向的无级调整,适配不同跨度的安装需求,避免了传统固定孔位支架适配性差、需要二次打孔改制的问题。摆臂与中间铰接轴的连接采用了带限位凸台的轴套结构,既可以保证两根摆臂绕轴转动时的同轴度,也能限制摆臂的轴向窜动,避免长期往复调节后出现结构松旷。端部的铰接座预留了标准安装孔,可直接通过螺栓固定在设备机架或者工作台立面上,不需要额外加工转接件,降低现场安装的改制成本。设计过程中优先考虑了结构的刚性冗余,摆臂采用等截面矩形结构,在滑槽削弱截面的位置做了局部加厚处理,避免滑槽根部出现应力集中,在承受偏载的时候不会出现臂身变形。铰接轴与摆臂的配合选用间隙较小的过渡配合,既保证转动调节的顺畅度,也能控制调节后的间隙量,避免支撑部件出现晃动。安装边界方面,摆臂的有效调节行程覆盖了臂身长度的七成以上,铰接转动角度范围可满足正负三十度的俯仰调节需求,端部安装座的孔位间距适配常规的工业铝型材、方钢管机架的安装孔距,不需要额外配做转接板。实际使用时,可根据承载部件的重量选择对应规格的紧固件锁紧滑槽,锁紧后整个支架的支撑刚性足以承载中小型检测传感器、导向挡条、小型气动元件等部件,不会因为设备运行的振动出现位置偏移。结构上没有多余的复杂曲面,所有加工面均为平面与圆柱面,常规的铣削、钻削设备即可完成全部零件加工,加工成本可控,零件的互换性较强,后期维护更换零件不需要整组替换,单独更换磨损的铰接轴或者摆臂即可恢复结构精度。
