建筑结构基础柱网排布三维设计方案

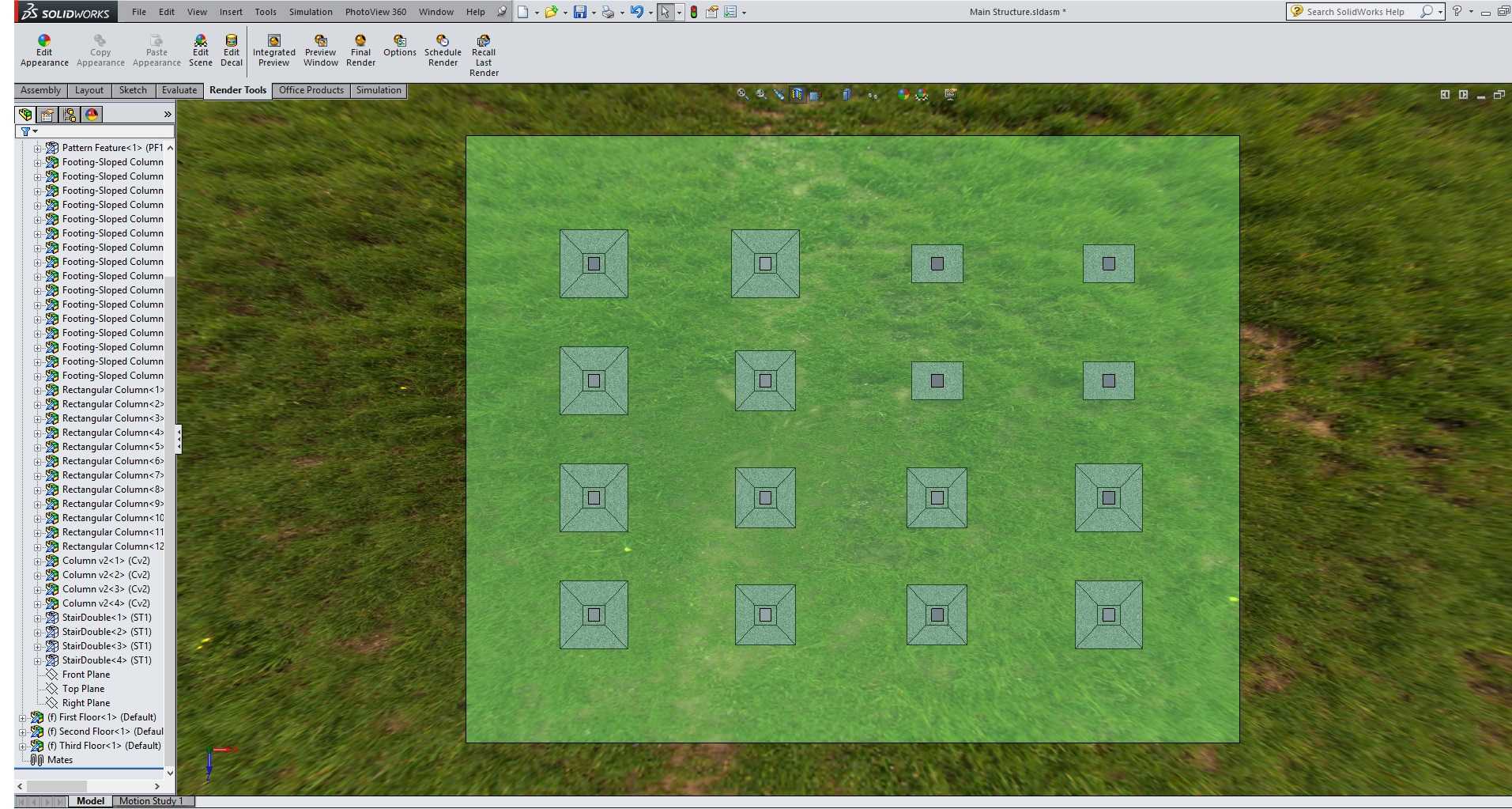

这套三维结构方案针对多层民用及工业建筑的下部承重体系搭建，核心覆盖建筑基础与上部竖向承重构件的衔接逻辑，可直接应用于常规框架结构建筑的前期方案推演、结构受力初步验算环节，也能作为BIM协同设计阶段的结构专业基础底模使用。从实际工程落地角度看，方案里的柱基采用规整的行列式排布，横向与纵向的柱距保持统一模数，适配常规梁板结构的跨度要求，能有效降低上部结构的梁板配筋复杂度，减少现场模板裁切的材料损耗。设计过程中优先考虑了安装边界的适配性，所有柱基的外轮廓预留了足够的桩基施工操作面，相邻柱基的净距满足地基处理的施工规范要求，避免后期桩基作业时出现设备作业空间不足的问题。柱脚与基础顶面的连接节点做了参数化预留，可根据不同项目的抗震等级、上部荷载数值快速调整锚栓排布、基础埋深参数，不需要重新搭建整体模型框架。从外形尺寸逻辑上看，不同位置的柱基尺寸做了梯度区分，边柱与角柱的基础截面结合抗倾覆要求做了针对性放大，中柱基础则按照轴心受压的受力逻辑匹配截面尺寸，在保证结构安全冗余的前提下控制混凝土用量。模型里的所有构件都保留了外部参照的编辑接口，后续添加框架梁、楼板、上部墙体构件时，可以直接基于现有柱网的定位基准做对齐约束，不会出现整体坐标偏移的问题。排布逻辑上兼顾了地下管网的穿行空间，柱网的行列间隙预留了足够的管线排布通道，方便给排水、暖通、电气专业的管线综合排布，减少后期管线穿梁、绕柱的调整工作量。对于结构设计从业者来说，这套方案可以作为常规框架结构柱网排布的参考模板，快速调整柱距、基础尺寸就能适配不同占地规模、不同荷载等级的建筑项目，大幅缩短前期结构方案的建模周期，也能在项目汇报时直观展示下部结构的整体排布逻辑，方便与建筑、水电等专业做协同沟通，提前规避不同专业间的空间冲突问题。
