教学项目用离心式压缩机叶轮三维设计

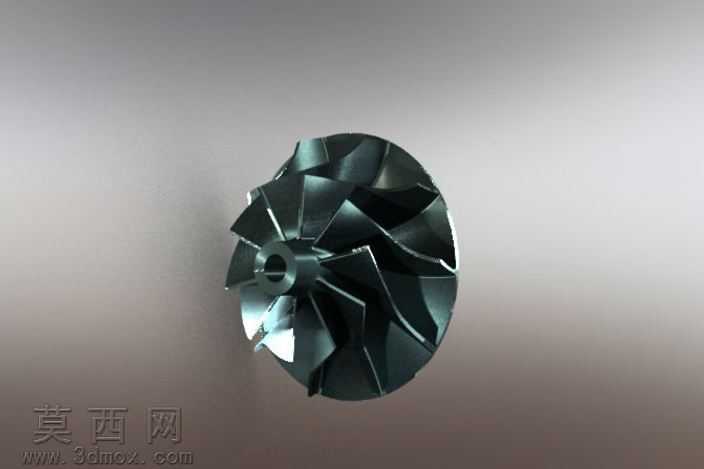

该模型为面向学生项目设计的离心式压缩机叶轮，整体采用三维参数化建模方式完成，建模过程中先确定叶轮的核心气动轮廓基准，以中心轴孔为定位基准，先构建轮毂的回转基体特征，通过回转命令生成带中心安装孔的轮毂主体，保证中心孔的同轴度公差符合装配要求，轮毂的曲面过渡采用平滑G2连续处理，减少气流在轮毂表面的流动阻力。叶片部分采用扭曲空间曲面设计，每一片叶片的型线都根据离心压缩机的气流流动规律进行排布，从叶轮入口处的轴向导流形态逐步过渡到出口处的径向扩压形态，叶片与轮毂的结合处做了圆角过渡处理，既避免建模过程中的应力集中特征，也符合实际加工的工艺要求，所有叶片采用圆周阵列方式生成，保证每一片叶片的角度、型面精度完全一致，阵列后整体做布尔合并运算，确保模型为单一实体结构，无碎面、破面等几何错误。模型渲染阶段采用金属质感材质，模拟实际叶轮加工后的金属表面效果，添加地面反射效果突出叶轮的立体形态，背景采用棋盘格平面便于观察模型的曲面光影变化，清晰展现叶片的扭曲弧度与整体结构比例。设计过程中重点考量了叶轮的结构合理性，中心安装孔的尺寸适配常规的压缩机轴系装配需求，叶片的数量与排布角度兼顾气动性能与结构强度，整体模型结构完整，可用于后续的结构受力分析、流体仿真分析等教学演示场景，能够直观展示离心压缩机核心转动部件的结构形态，帮助学习者理解叶轮的工作原理与结构设计要点，模型的几何特征完整，曲面质量较高，可直接导入各类仿真软件开展后续的效率验证、性能分析等工作。
