适配英格索兰空压机的定制钣金通风管道

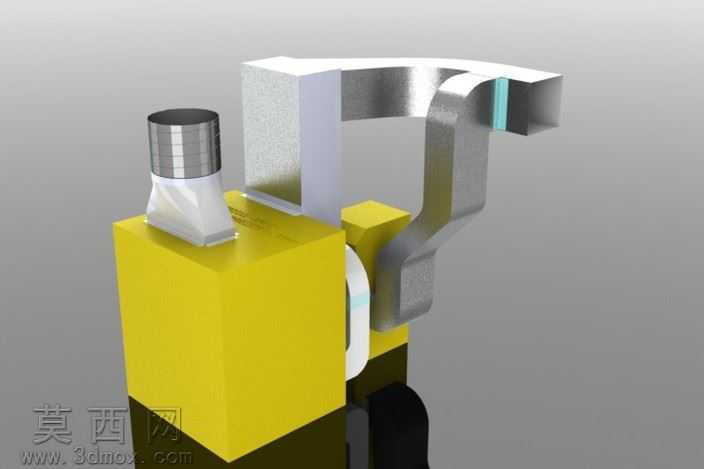

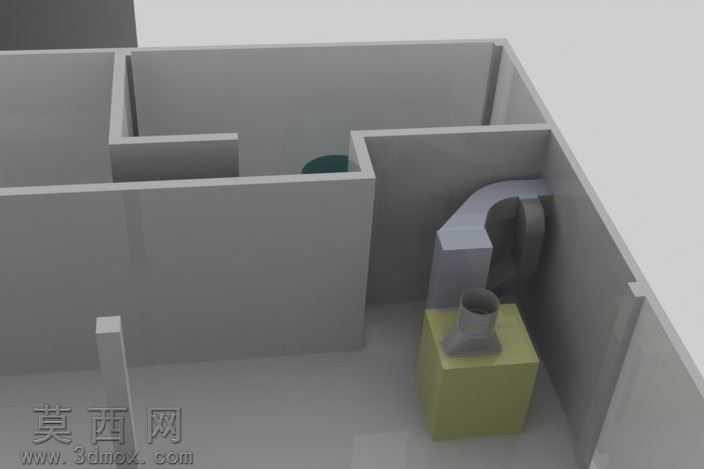

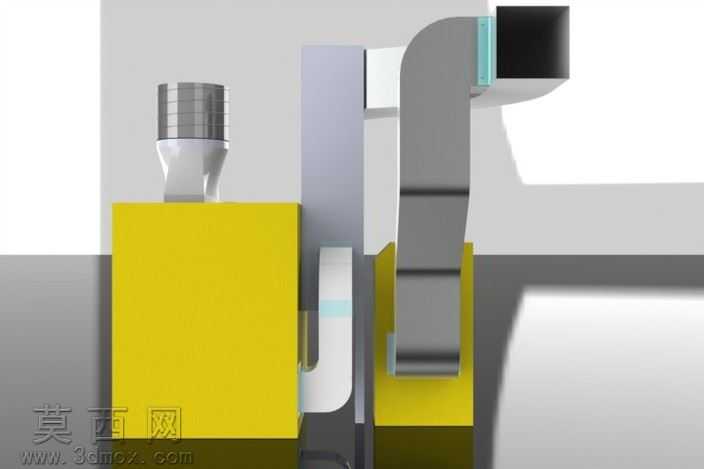

本模型为适配英格索兰空气压缩机设计的定制化钣金通风管道，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循钣金加工工艺逻辑，所有弯折、拼接结构均预留实际生产所需的工艺余量。模型主体采用05不锈钢作为设计材质，渲染阶段针对不锈钢材质做了分层质感处理：直筒进气段呈现哑光拉丝金属质感，弯折导流段做了镜面抛光效果模拟，与空压机连接的基座部分则还原了不锈钢板材冲压后的细微磨砂纹理，黄色的空压机主机部分采用哑光工业漆材质，通过光影对比突出管道结构的空间层次。结构设计上，管道分为三个功能区段：底部为方变圆过渡接头，通过法兰结构与空压机顶部出风口精准对接，过渡段采用渐变曲面建模，保证气流转向时的平顺性，减少风阻损耗；中段为多曲率弯折导流段，所有弯折处均采用等半径折弯设计，符合钣金折弯的加工要求，避免出现无法加工的锐角结构；末端为方形出风口，侧边设计有卡槽与快装结构，可直接对接后续通风管路。建模过程中所有管道的拼接位置均设计了对应的选边卡扣与开槽结构，无需额外焊接即可完成快速组装，每一处卡扣的尺寸、开槽的深度都做了参数化关联，可根据实际安装空间调整弯折角度与管路长度。设计思路围绕空压机通风散热的实际需求展开，在保证管路通风截面积不缩减的前提下，通过多段弯折避让空压机周边的安装部件，整体管路的走向完全贴合空压机顶部的安装空间，方变圆过渡段的曲面经过多次曲率调整，避免气流在变径处产生紊流与异常噪音，所有钣金件的壁厚统一设定为05不锈钢的常规加工厚度，展开后可直接导出下料图纸用于激光切割生产，模型还附带了装配完成后的效果渲染文件，直观展示管道安装在空压机上的最终状态。
