户外露天四柱支撑钢制停车棚结构设计

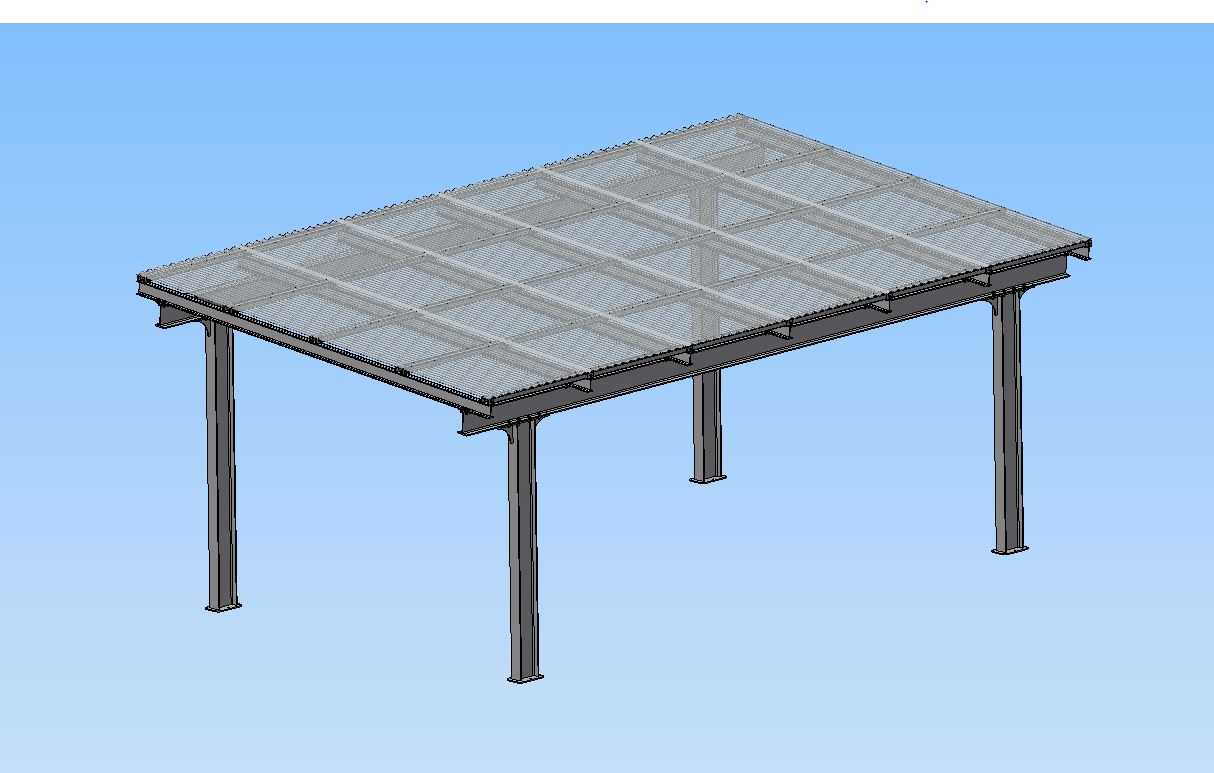

这款钢制停车棚主要面向露天停车场、厂区配套停车区、私家院落停车空间等场景使用，核心作用是为停放的乘用车提供遮阳挡雨的防护，减少车辆长期暴露在户外受到的紫外线老化、酸雨侵蚀、高空坠物剐蹭损伤，相比传统膜结构车棚，全钢制的结构形式抗风载、抗雪压能力更强，适合常年有强风、冬季积雪厚度较大的区域布设。从结构设计逻辑来看，整体采用四柱落地支撑的形式，四根主立柱选用等截面H型钢构件，柱脚通过预埋锚栓与混凝土地面刚性连接，安装时需要保证四个柱脚的定位误差控制在5mm以内，避免后续顶部梁架安装出现错孔、装配应力过大的问题。顶部承载框架采用主次梁分层排布的设计，主梁沿车棚短跨方向布置，两端与立柱顶端通过焊接加劲肋的节点形式连接，次梁沿长跨方向等间距排布，与主梁上表面焊接固定，形成整体的格栅式承载面，上方铺设的格栅式面板既可以保证雨水快速下排，不会在棚顶形成积水荷载，也能降低整体结构的风阻，减少强风天气下棚面受到的向上掀力。在安装边界方面，这款车棚的单跨尺寸适配常规家用乘用车停放需求，横向净宽可满足两辆车并排停放，纵向净深覆盖常规三厢轿车的整车长度，立柱安装时需要距离车位边线预留不小于300mm的操作空间，避免车辆进出时剐蹭立柱，棚顶边缘距离地面的净空高度控制在2.2米以上，既可以满足常规乘用车、SUV的通行高度要求，也不会因为过高导致结构整体稳定性下降。设计过程中特意弱化了多余的装饰性构件，所有外露钢制构件都预留了后期喷涂防腐涂层的加工余量，节点位置全部采用圆弧过渡处理，避免尖锐棱角造成人员磕碰损伤，主次梁的排布间距经过荷载验算，能够承受常规地区的积雪荷载与八级风载作用，柱脚位置设置的加劲板可以有效分散立柱传递的竖向荷载与水平风荷载，避免长期使用后柱脚出现变形、连接松动的问题。棚顶的格栅面板采用模块化设计，单块面板尺寸控制在单人可搬运的范围内，后期如果出现面板锈蚀、损坏，可以单独拆卸更换，不需要整体拆解顶部框架，降低后期维护的成本与操作难度。
