手摇式可移动升降工作台三维设计

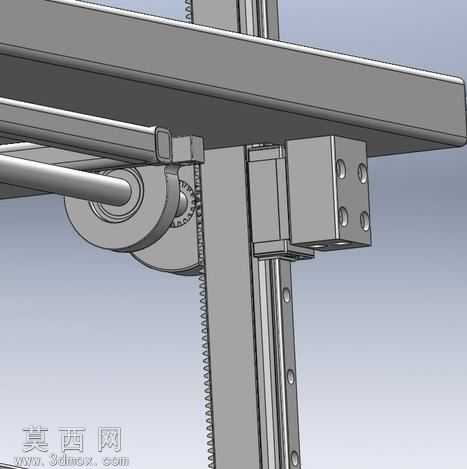

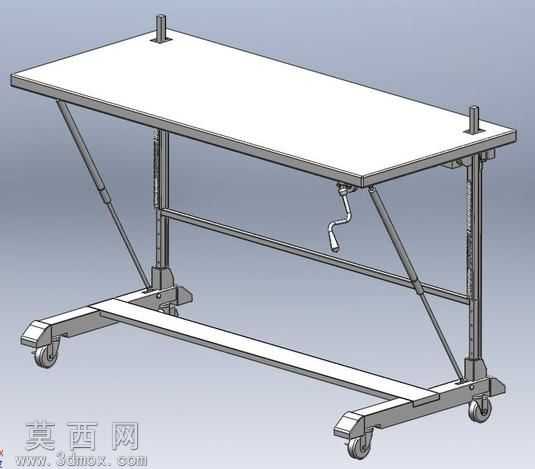

本作品为一款手摇驱动的可移动升降工作台三维建模成果，建模过程严格遵循机械设计规范，对各功能部件进行了1:1等比例还原，完整呈现了产品的结构逻辑与功能特性。建模阶段首先搭建整体框架基准，以底部承托底架为基础定位，依次完成支腿组件、台面组件、驱动机构、移动组件、支撑锁定组件的建模装配，各部件间的装配约束完全匹配实际机械装配逻辑，可直观演示升降动作的完整运动过程。台面部分采用平整矩形板式结构建模，台面边角做圆弧过渡处理，避免尖锐边角带来的使用安全隐患，台面顶部预留定位安装柱结构，可适配工装夹具、加工工件的定位固定需求，满足不同场景的使用要求。升降驱动结构采用锥齿轮传动机构作为核心传动部件，搭配侧面布置的手摇曲柄作为动力输入部件，转动手摇柄即可通过锥齿轮的啮合传动，将旋转动力转化为支腿的竖向升降动力，实现工作台台面高度的无级调节；支腿部分搭配线性导轨轴承作为导向部件，保证升降过程中台面始终保持水平状态，不会出现偏移、卡顿的问题，同时在支腿后侧加装气弹簧作为辅助支撑部件，平衡台面及承载物的重量，让手摇升降操作更加省力顺畅，底架上预留的多组调节孔位，可根据使用需求调整气弹簧的安装位置，适配不同承载重量下的升降手感需求。移动功能通过底架四角安装的万向脚轮实现，脚轮采用带刹车的工业脚轮结构建模，需要移动工作台时可解除刹车状态轻松推移设备，移动到指定工位后可锁死脚轮，避免工作台在使用过程中出现滑移；底架与支腿之间加装斜向支撑拉杆，提升整体框架的结构刚性，避免承重时出现框架变形的问题，同时配备螺丝旋钮作为锁定部件，当台面高度调整到位后，可拧紧旋钮锁定支腿位置，避免使用过程中台面出现意外下落的情况。渲染阶段针对不同部件赋予了对应材质，金属结构件赋予哑光金属漆材质，脚轮赋予橡胶与金属组合材质，手摇柄、气弹簧等标准件还原真实工业产品的外观质感，整体渲染效果清晰展示各部件的结构形态与装配关系，可直接用于生产参考、方案演示、教学讲解等场景。
