黄铜弯制画框固定挂钩结构设计

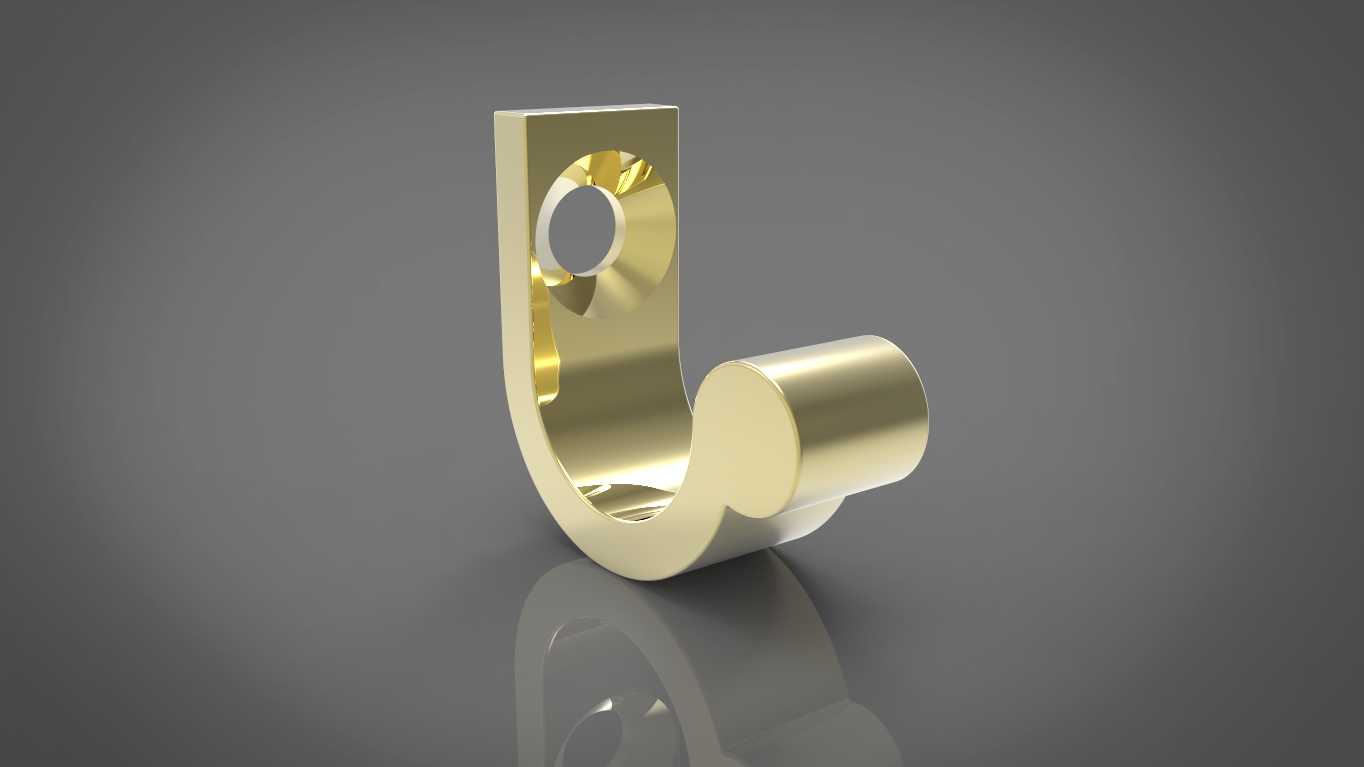

这款挂装构件采用3mm规格黄铜条弯制成型，核心应用场景集中在室内装饰画框、轻质木质相框、小型展示标牌的墙面挂装作业，也可适配小型工艺摆件、壁挂式收纳盒的轻载挂装需求，属于民用装饰领域与小型工装场景通用的挂接五金件。从功能特性来看，构件上部开设的圆形通孔为安装基准位，使用时可通过自攻螺丝、膨胀管等紧固件穿过该孔，将构件整体固定在墙面、木质柜体、展示架立柱等安装基体上，孔位周边做了圆弧过渡处理，避免安装时应力集中导致黄铜条开裂，同时能让紧固件头部完全沉入孔位周边的沉台区域，保证安装后构件与基体贴合平整，无凸起剐蹭画框背面的情况。下部的弯钩部分做了圆弧卷边处理，没有尖锐棱角，一方面能避免挂装时划伤画框背面的挂绳、金属挂片，另一方面圆弧过渡的钩型能让挂接件的受力均匀分散到整个弯钩弧面，不会出现局部应力过大导致挂钩变形的问题，弯钩末端的圆柱状卷边结构，还能防止挂入的挂绳、挂片意外滑脱，提升挂装后的可靠性。设计阶段首先明确了3mm黄铜条的材料特性，黄铜H62的屈服强度足够承受5kg以内的静载挂装需求，同时具备较好的冷弯成型性能，不需要热加工即可完成弯折作业，适合小批量定制加工。整体弯折路径经过反复校核，安装孔中心到弯钩最下端的垂直距离控制在合理范围，既保证挂装后画框与墙面的间隙足够容纳挂绳余量，又不会因为间隙过大导致画框前倾晃动。安装边界方面，上部安装孔的孔径适配常规M4规格的自攻螺丝，安装时需要保证基体的钻孔深度不小于20mm，在混凝土墙面安装时需搭配对应规格的塑料膨胀管，在木质基体上可直接拧入螺丝固定，构件整体突出安装墙面的厚度不超过10mm，挂装后画框背面与墙面的间隙控制在8mm左右，不会出现画框过度前倾的问题。弯钩部分的开口尺寸经过优化，可适配直径3mm以内的钢丝绳、尼龙挂绳，以及厚度1mm以内的金属挂片，覆盖市面上绝大多数常规画框的挂接配件尺寸。冷弯成型的工艺路线也在设计阶段做了同步考量，弯折处的圆角半径设置为3mm，和黄铜条自身厚度一致，避免冷弯时出现外侧材料拉裂、内侧材料起皱的问题，成型后不需要额外做表面打磨处理，黄铜自身的金属光泽即可满足装饰场景的外观需求，长期使用后形成的氧化包浆还能提升构件的质感，不会像镀锌钢制挂钩那样出现锈迹污染墙面的问题。
