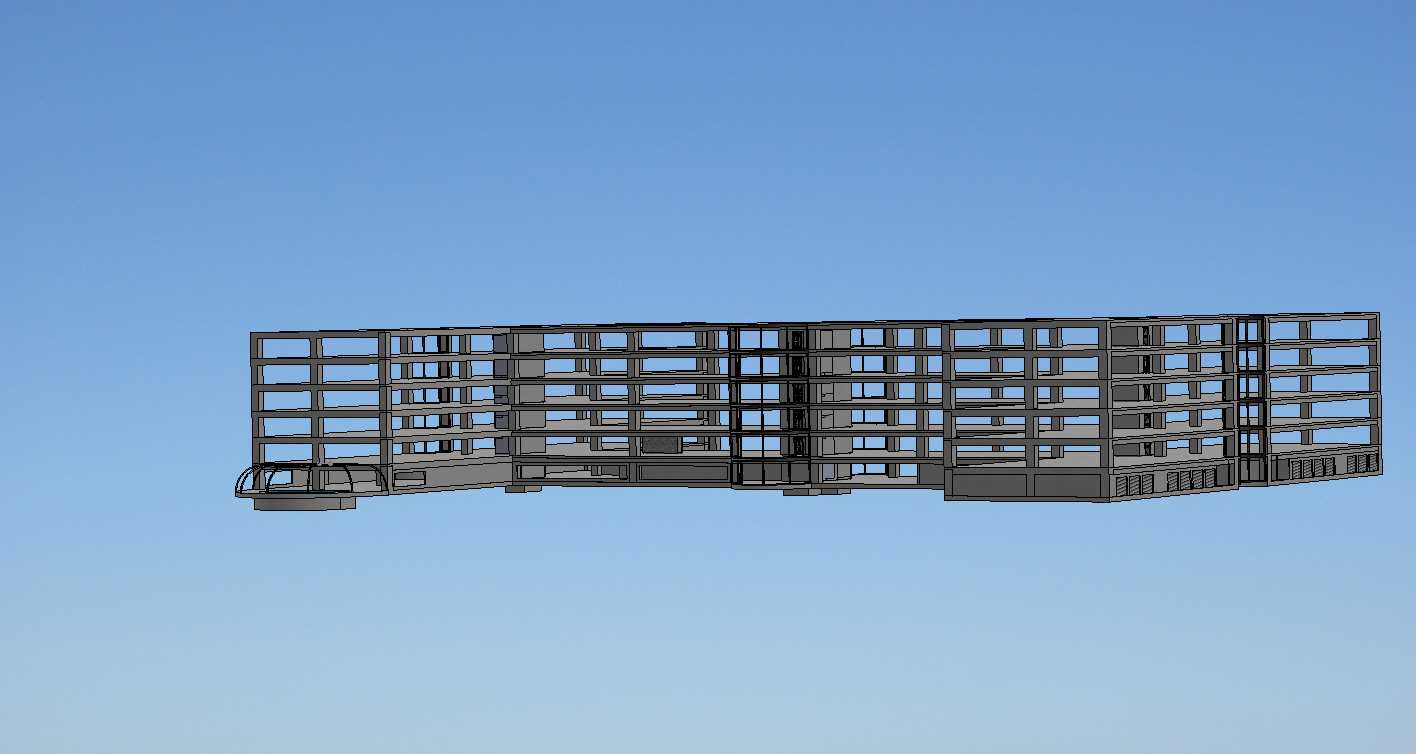

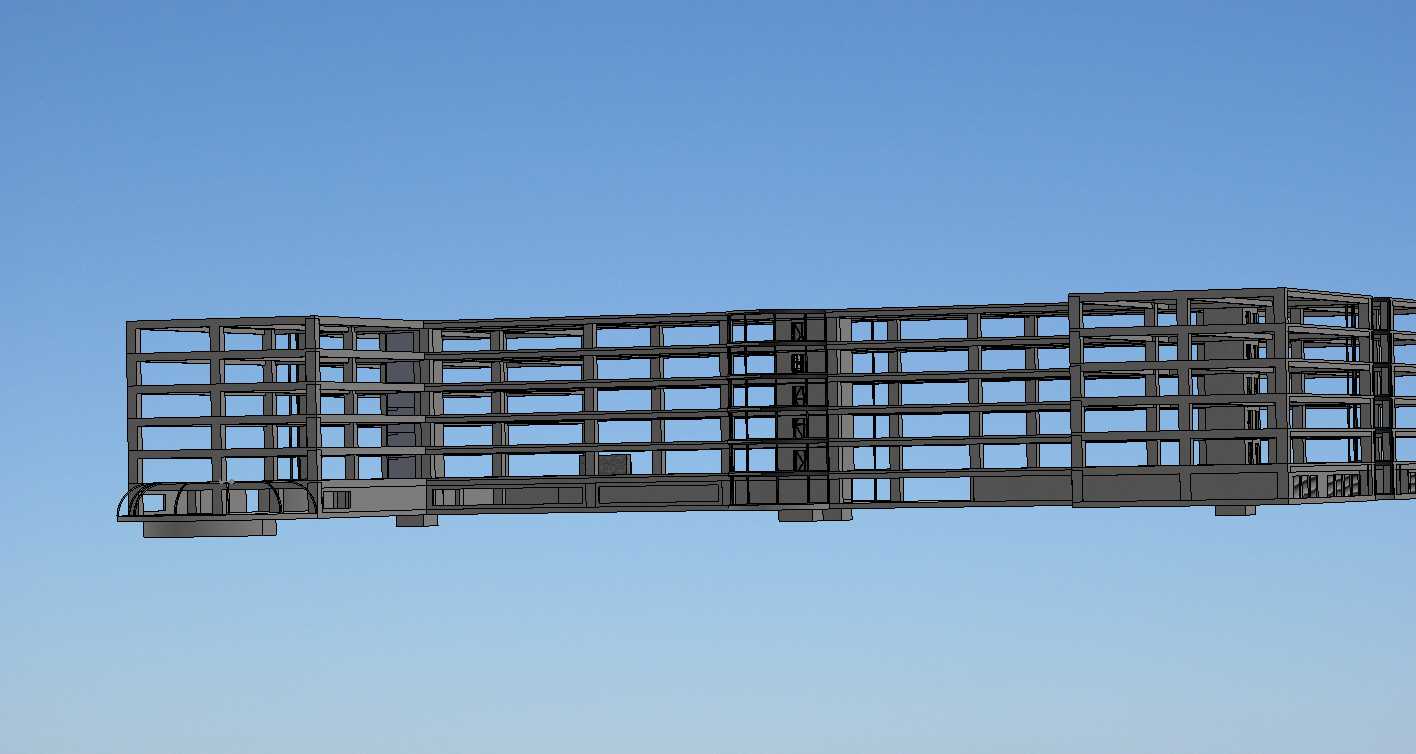

六层水泥框架公寓建筑结构三维模型

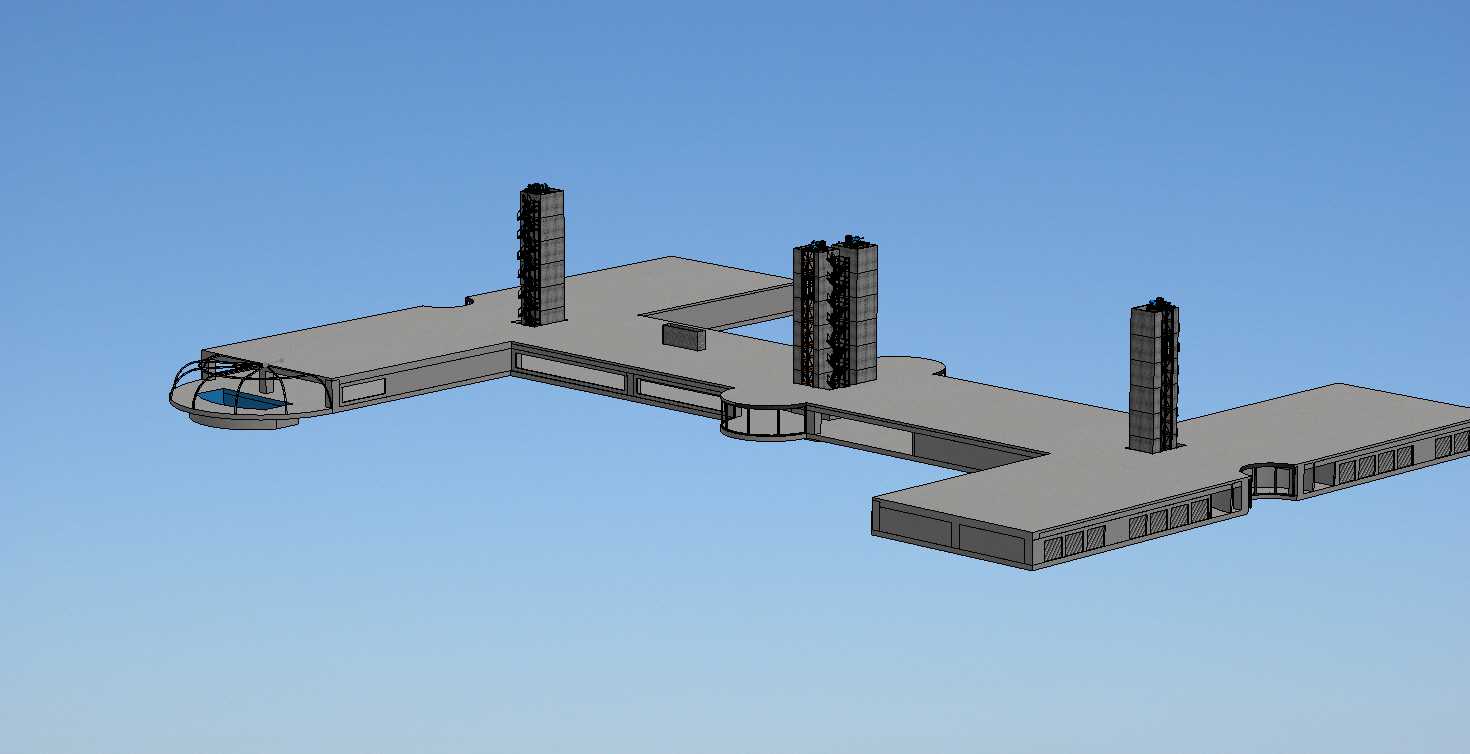

该模型还原了六层公寓楼的现浇混凝土框架主体结构，可用于建筑结构设计阶段的方案推演、施工交底可视化展示，也能作为装配式建筑拆分设计的基础参照，帮助结构工程师快速梳理梁柱节点的受力传递路径，核对竖向构件与水平构件的空间排布关系。模型完整呈现了从地下基础承台到顶层屋面的全段框架体系，包含了主楼配套的健身房、租赁车库、储物柜休息室、办公室、邮件室等功能区域的结构分隔，同时预留了电梯井道、消防楼梯间、水泵发电机房、电气连接井道的结构洞口，连泳池区域的结构承载边界也做了对应还原，能让设计人员直观核对各功能区的结构净空是否满足使用要求。在设计思路上，模型严格遵循常规框架结构的模数化排布逻辑，柱网尺寸按照民用建筑常用开间进深设置，主次梁的截面高度匹配对应跨度的受力需求，楼板厚度按照不同功能区域的活荷载取值做了区分，比如车库区域的楼板承载冗余量高于普通办公区域，消防楼梯的梯段板厚度与休息平台梁的排布符合民用建筑防火设计的结构要求。从安装边界来看，模型中所有竖向框架柱的底部定位与基础顶面的连接节点做了清晰呈现，梁柱节点处的钢筋排布预留空间符合现浇混凝土施工的构造要求，各机电井道的洞口尺寸与周边加强筋的布设位置做了示意，外墙围护结构的安装基面与框架梁柱的外边缘齐平，能给后续幕墙、填充墙的深化设计提供准确的定位基准。在实际项目应用中，这类框架结构模型可导入结构分析软件做受力验算的前置校核，提前排查梁柱碰撞、管线穿梁的不合理位置，也能用于施工阶段的三维技术交底，让现场施工人员快速理解复杂节点的构造做法，减少因二维图纸理解偏差造成的施工返工。模型中各功能区域的结构分隔完全匹配民用公寓的使用需求，垃圾清理通道的结构预留、公共区域的疏散通道宽度都在框架排布阶段做了对应考量，避免后期建筑方案调整时出现结构构件遮挡疏散路径的问题。
