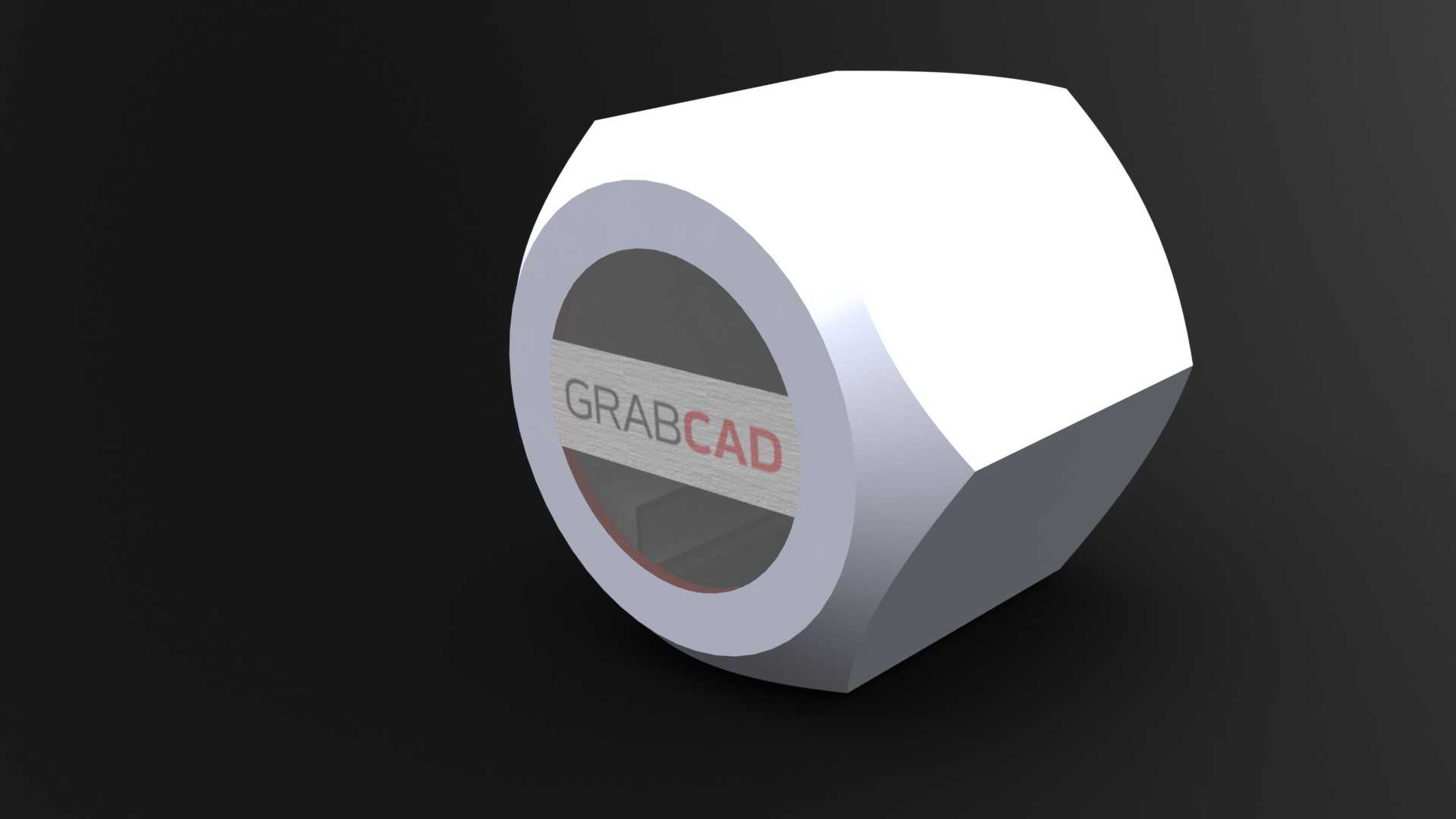

带GRABCAD标识六角螺母结构设计

日常做设备装配、工装夹具设计的时候，六角螺母是绕不开的基础连接件，这个模型还原的是常规外六角内螺纹螺母的结构形态，还在端面做了标识区域的细节处理，完全贴合实际生产中螺母的外观特征。从应用场景来看，这类螺母覆盖了从普通民用设备组装、工业生产线机架搭建，到小型通讯设备内部结构紧固的各类场景，只要是用到螺栓连接的位置，基本都能见到这类六角紧固件的身影，它的核心作用就是和外螺纹件配合，通过螺纹副的咬合实现两个或多个零部件的压紧固定，保证连接结构在设备运行过程中不会出现松脱、移位的问题。

设计这类零件的时候，首先要匹配对应螺栓的螺纹规格，内螺纹的公差要符合通用紧固件的标准要求，保证和配套螺栓旋合的时候顺畅不卡滞，同时螺纹的有效啮合长度要满足受力要求，避免出现滑牙、脱扣的失效情况。外六角的对边尺寸是设计时的关键安装边界，这个尺寸直接决定了装配时所用扳手的规格，建模时要严格对应标准件的尺寸公差，保证实际装配时扳手能够完全卡合六角面，不会因为对边尺寸偏差导致扳手打滑、拧圆角的问题。螺母的厚度尺寸也要结合受力等级调整，不同强度等级的螺母对应不同的厚度参数，要保证在额定锁紧力下螺母不会出现螺纹变形、本体开裂的情况。

这个模型特意还原了端面的标识区域，实际生产中这个区域一般会标注螺母的强度等级、生产厂商标识，方便现场装配人员快速识别零件规格，避免错用不同强度等级的紧固件导致连接失效。建模时六角的棱边做了微小的倒角处理，这也和实际零件的工艺一致，一方面是去除冲压或锻压成型后的锐边毛刺，避免装配时划伤操作人员，另一方面也能让螺母更容易对准安装孔位，提升装配效率。内螺纹的两端也做了导向倒角，方便螺栓快速旋入，减少螺纹对位的时间。

从安装适配性来看，这类六角螺母可以配合平垫圈、弹簧垫圈使用，平垫圈用来分散螺母对被连接件的压紧应力，避免压伤零件表面，弹簧垫圈则可以在振动工况下提供防松的预紧力，保证连接可靠性。设计选型的时候要注意，不同使用环境下要选对应表面处理的螺母，比如潮湿环境要选镀锌钝化的款式，腐蚀环境要选不锈钢材质的款式，模型虽然只做了外观结构，但尺寸边界完全可以直接用于装配干涉检查，在做整体设备三维布局的时候，把这个螺母模型调入装配体，就能直观检查安装位置是否有足够的扳手操作空间，避免后期生产装配时出现扳手无法下拧的空间干涉问题。
