车用点火系统火花塞结构三维设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:517121
  • 车用点火系统火花塞结构三维设计
  • 车用点火系统火花塞结构三维设计

  在往复式内燃机的点火系统里,火花塞是直接决定缸内燃烧起始时刻的核心执行部件,不管是乘用车汽油机、小型通用动力汽油机,还是摩托车、园林机械的内燃动力单元,都需要依靠火花塞将高压脉冲电流导入燃烧室,在电极间隙处击穿混合气形成电火花,完成压缩行程末端的点火触发。日常做动力系统匹配时,很多工程师容易忽略火花塞的选型边界,实际上这个零件的安装尺寸、伸入燃烧室的深度、电极热值匹配,都会直接影响燃烧效率、积碳生成速率甚至发动机的爆震倾向。

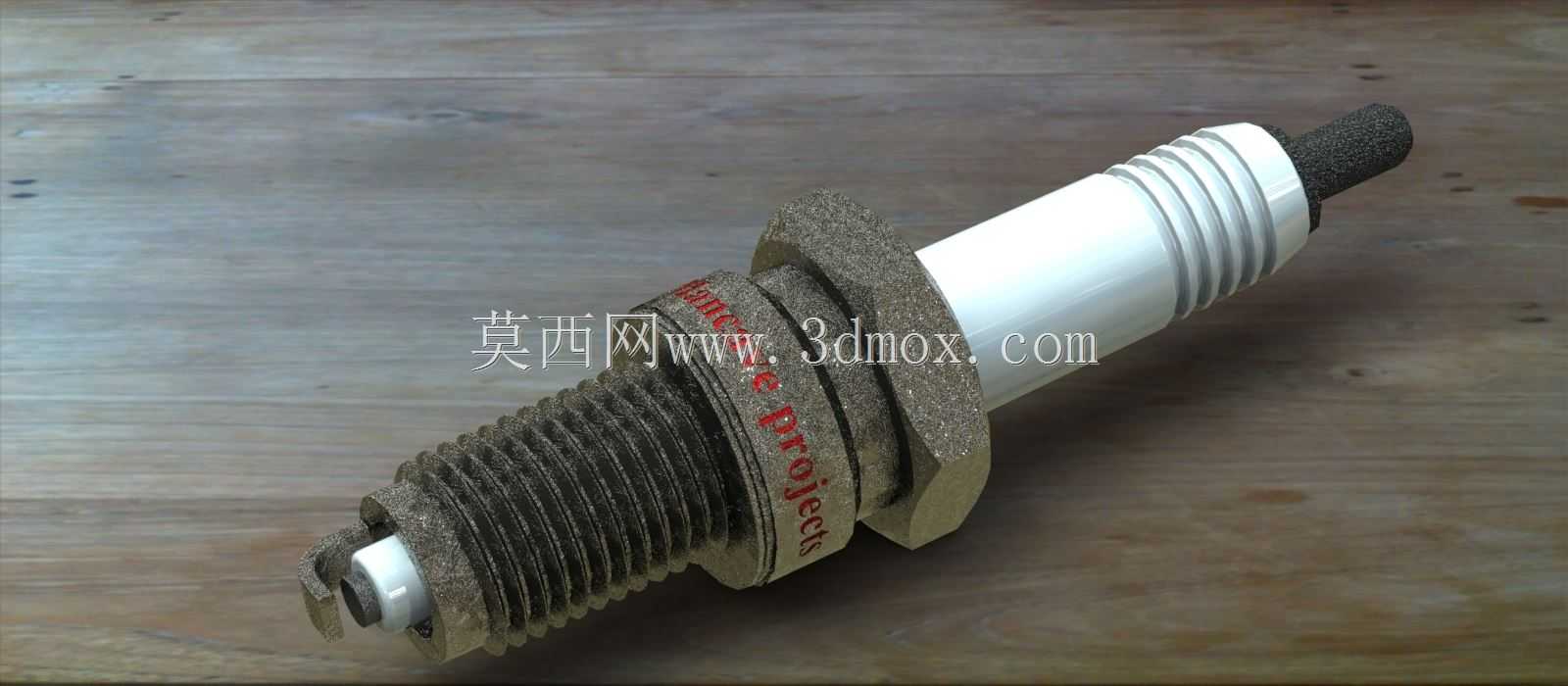

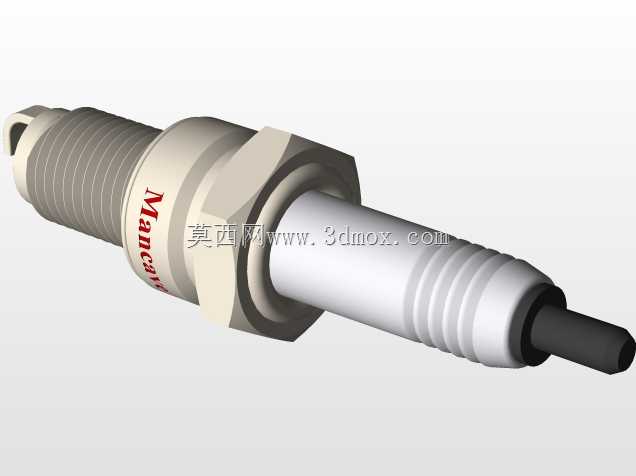

  从结构设计逻辑来看,这个火花塞的建模完全还原了量产零件的分层装配关系:最外侧的金属壳体采用带六角安装位的结构,六角对边尺寸严格遵循通用装车标准,方便使用套筒工具完成拧紧作业,壳体下部加工的公制细牙螺纹,是和气缸盖火花塞安装孔配合的核心连接结构,螺纹的有效旋合长度经过匹配,既保证安装后的密封性能,也避免螺纹过长伸入燃烧室挤占混合气运动空间、或是过短导致点火位置偏离缸内最优点火区域。金属壳体和中心电极之间的白色陶瓷绝缘体,是承担高压绝缘、导热密封的核心结构,陶瓷体上部设计的多道环形凸起棱筋,一方面增加了壳体和陶瓷之间的爬电距离,避免高压电在外部出现闪络漏电,另一方面也增强了陶瓷与金属壳体压装后的结合强度,抵抗缸内反复的压力冲击与温度交变。

  中心电极从陶瓷绝缘体内部贯穿,上端预留了高压接线端子的连接结构,和图中展示的黑色阻尼接线端配合,能够抑制点火时产生的电磁干扰,避免对车载电子设备造成信号影响;侧电极焊接在金属壳体的下端端面,和中心电极端部保持设定的点火间隙,这个间隙的数值在建模时也做了还原,不同热值、不同应用场景的火花塞间隙会有差异,匹配大流量喷油系统、高增压值的发动机时,通常会配合更高的点火能量适当调整间隙值,避免高速高负荷工况下出现失火。

  建模过程中对各部分的材质区分也做了对应呈现:金属壳体的镀锌防锈层纹理、陶瓷部分的光滑绝缘质感、电极部分的耐高温合金质感、接线端的阻尼橡胶质感都有体现,方便在做整机装配演示、点火系统原理展示时,能够清晰区分不同功能的结构段。实际选型时,除了安装螺纹尺寸、六角对边尺寸这些硬安装边界,最需要关注的是火花塞的热值参数,热值对应陶瓷绝缘体的导热能力,高热值火花塞绝缘体裙部短、导热快,适合持续高负荷运转的动力设备,避免电极温度过高引发早燃;低热值火花塞裙部长、保温性好,适合小排量低负荷的通用动力,避免低速工况下积碳覆盖电极导致点火失效。

  很多初学结构设计的人员在建模这类标准零部件时,容易忽略安装密封的结构细节,实际上在金属壳体的安装贴合面位置,设计有密封垫圈的安装槽,装车时配合铜质密封垫圈,既能保证燃烧室的气体密封,也能填补缸盖安装面的平面度误差,同时辅助传导壳体的热量到缸盖水套区域。另外,陶瓷体和金属壳体的压装过盈量、中心电极和陶瓷之间的密封填充,都是量产零件需要严格控制的工艺点,建模时还原这些结构细节,能够帮助后续做工艺分析、装配干涉检查时更贴近实际生产状态。

  在做发动机台架试验的三维布局时,火花塞的安装位置角度也需要重点核对,要保证点火接线端和周边的进排气歧管、线束支架、高压点火线留有足够的装配操作空间,避免后续维护拆装时需要拆卸周边大量附件,同时也要保证电极的伸入位置不会和活塞在上止点时的运动轨迹发生干涉,很多改装动力场景里出现的活塞顶碰火花塞问题,就是因为没有核对螺纹伸入长度的安装边界,盲目更换长螺纹火花塞导致的。这个三维模型完整还原了火花塞的所有功能结构与安装尺寸边界,既可以作为点火系统原理教学的演示模型,也能直接导入发动机整机装配文件中做布局校验、干涉检查,帮助结构设计人员在前期设计阶段就规避安装匹配类的问题。
