雅马哈自行车前后轮等径转换套件

这套转换结构主要用于解决自行车前后轮径不一致时的改装问题，使原本作为前轮使用的轮组能够安装到后轮位置，从而让整车获得前后相同直径的车轮。对于追求平直跟踪器外观、统一轮组视觉比例或需要前后轮互换备用的骑行场景，该套件提供了直接的机械接口方案。

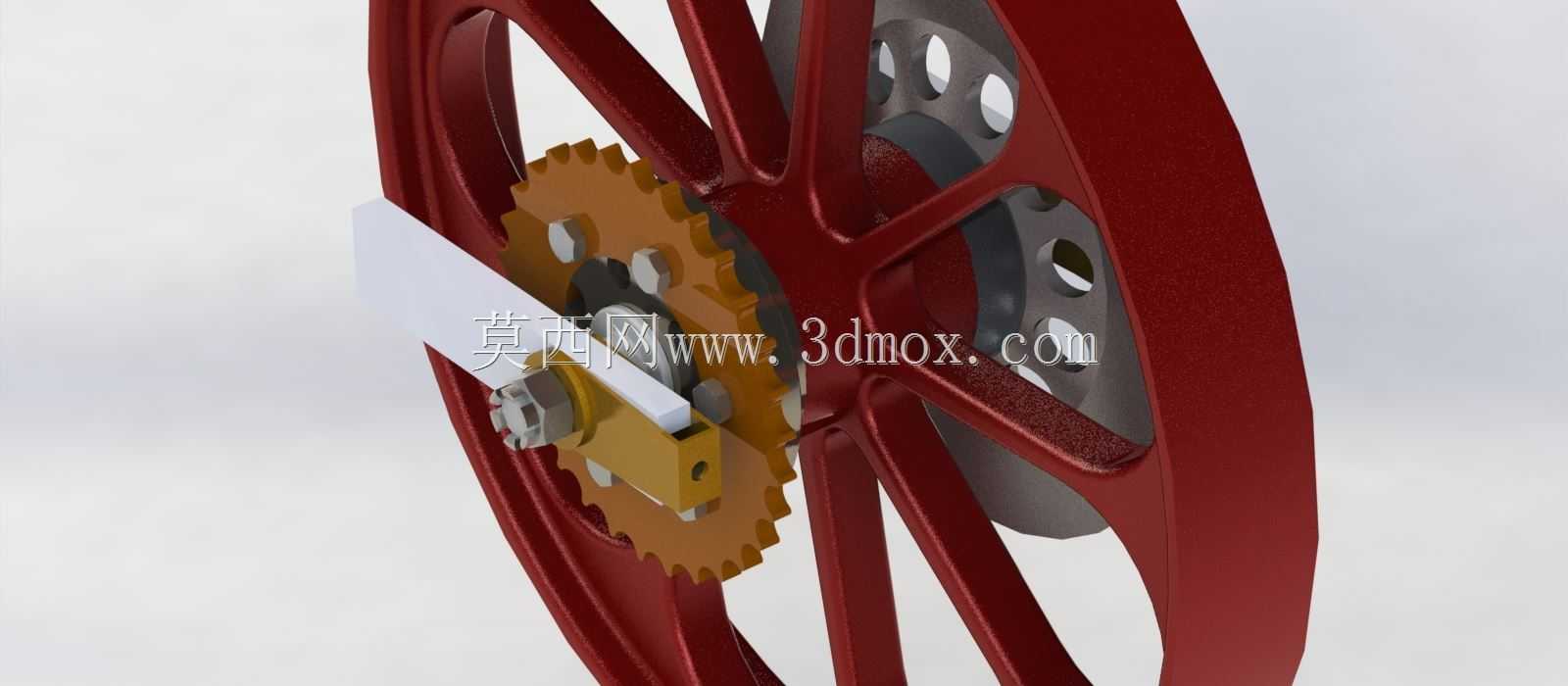

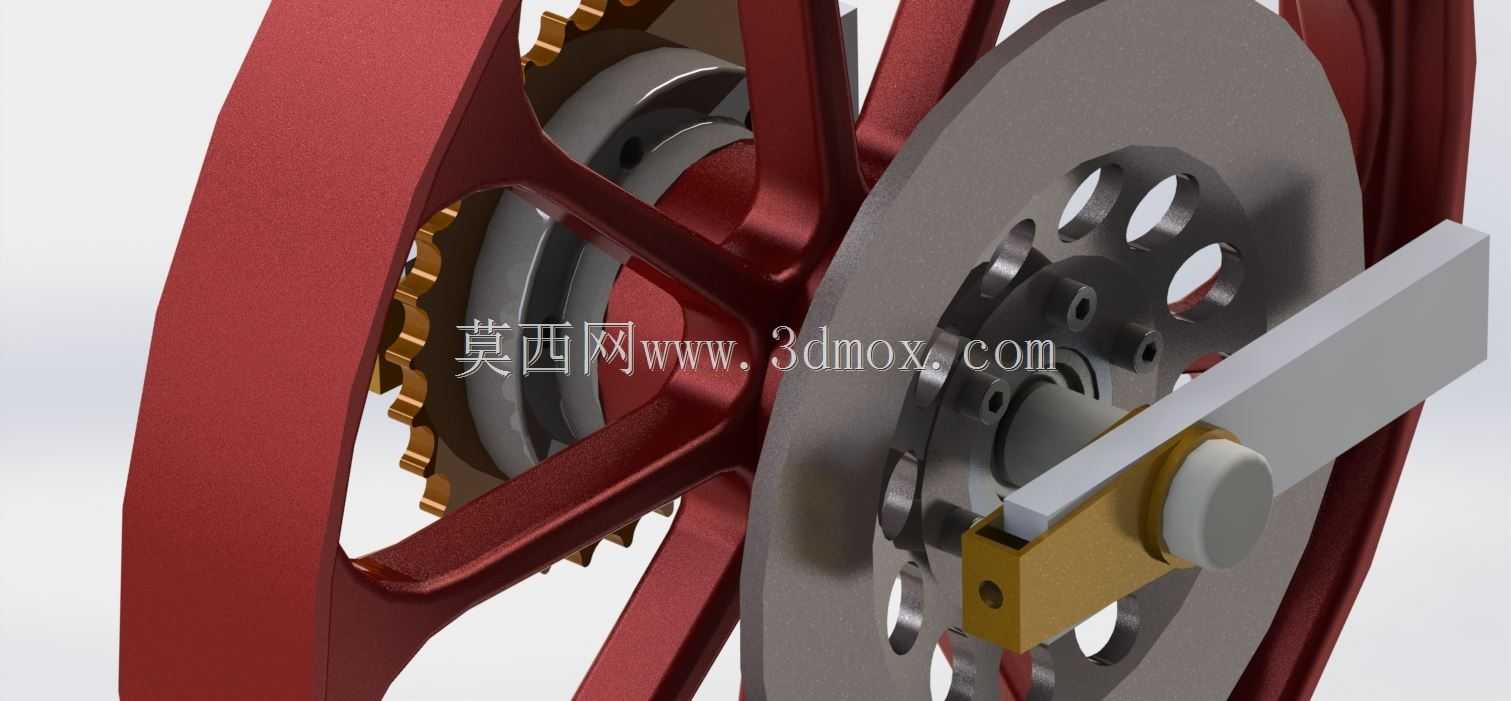

从实际安装边界看，设计重点集中在后轮开档、花鼓定位、碟刹安装面以及扭矩传递路径上。模型中可见红色轮辋支撑结构、灰色碟刹盘片、中心轴套以及侧向连接块，这些部件共同确定了轮组相对后叉的位置。转换件需要在不改变原有车轮主体结构的前提下，补偿前后花鼓长度、固定方式和制动盘位置的差异，因此轴套长度、垫片厚度和连接块孔位都必须与车架后叉端面保持明确配合关系。

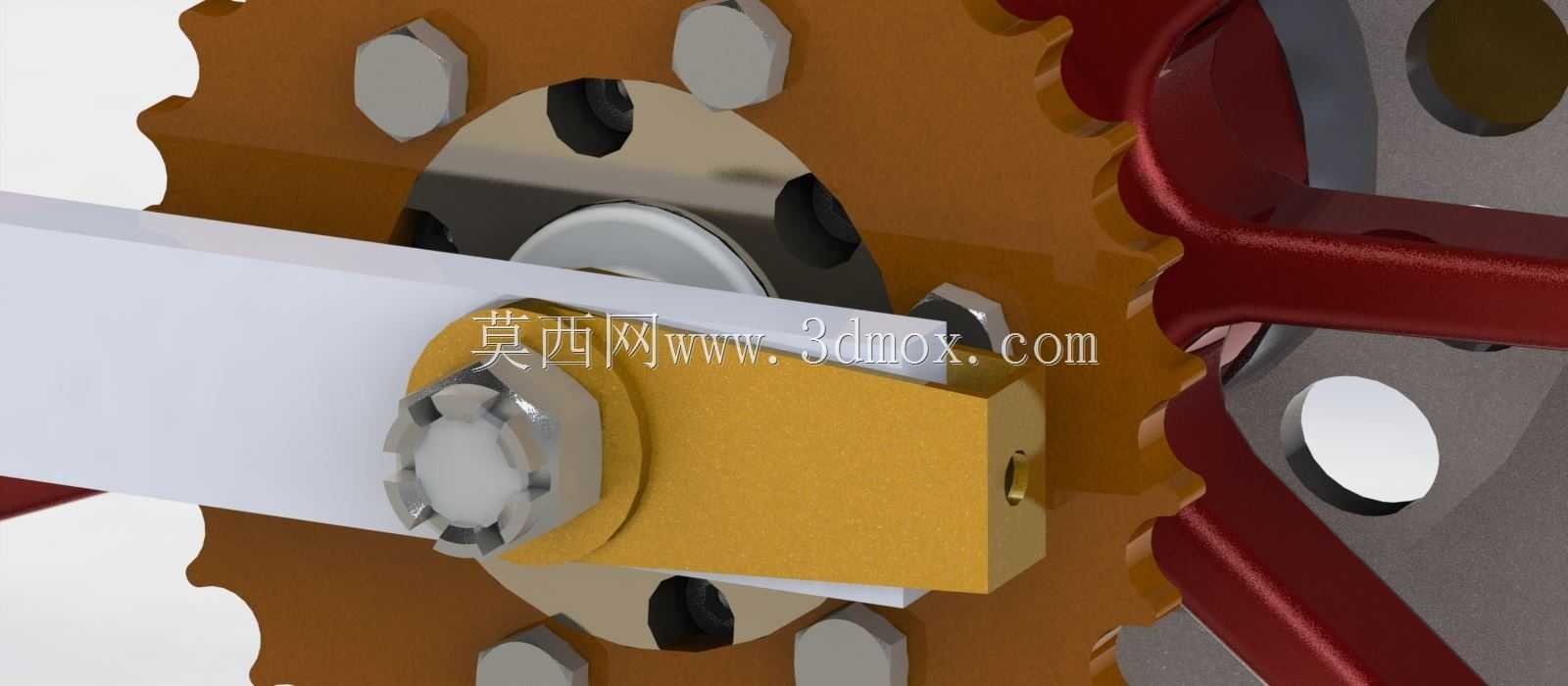

功能上，套件并不直接承担骑行承载，而是作为接口转换件完成轮组定位、制动对齐和旋转支撑。碟刹盘通过多孔结构减轻非关键区域质量，同时保留制动摩擦所需的环形实体带；盘片安装孔围绕中心均布，便于与标准六钉碟刹座匹配。中心轴段穿过轮毂后，由外侧连接件锁紧，使轮组能够在后叉之间稳定旋转。侧向金色块体与灰色压板形成夹持或限位关系，用于约束轴向窜动，避免轮组在受力时偏摆。

设计思路偏向实用化改装：保留原轮组的辐条、轮辋和轮胎方案，只在花鼓与车架之间增加适配层，降低重新编圈或更换后轮的成本。结构造型上，红色轮辐采用流线型截面，既照顾外观完整性，也为制动盘和转换件留出装配空间；外露金属件以平面、圆柱和规则孔位为主，便于机加工或后续三维打印验证。

在结构校核时，需要重点关注轴肩与衬套接触区、连接块螺栓孔以及碟刹安装座的应力分布。后轮位置除承受垂向载荷外，还会传递驱动或制动产生的扭转载荷，因此转换件与花鼓之间不能只依赖径向定位，必须设置可靠的周向约束。若用于真实骑行，还应结合后叉开档尺寸、碟刹卡钳中心距、轮组偏距和轮胎宽度进行干涉检查，确保盘片不蹭卡钳、连接块不碰车架、轮胎与叉腿之间保留足够间隙。

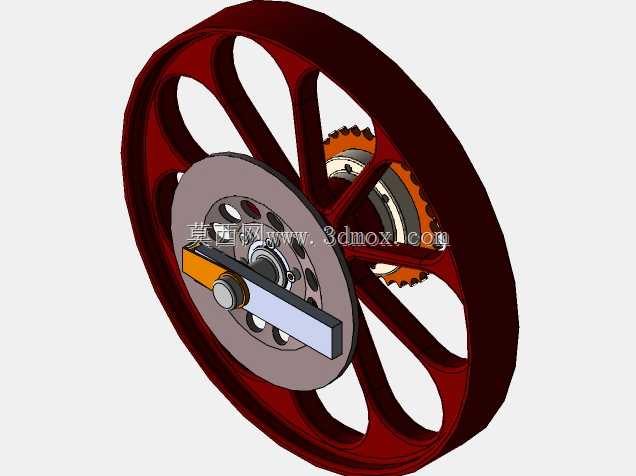

整体模型把轮组、制动盘、轴套和转接块组合成完整装配，能够直观展示等径轮改装时的空间关系，适合用于自行车结构设计、改装件开发以及装配干涉分析。
