科幻风格无轮毂倒三轮载人载具结构设计

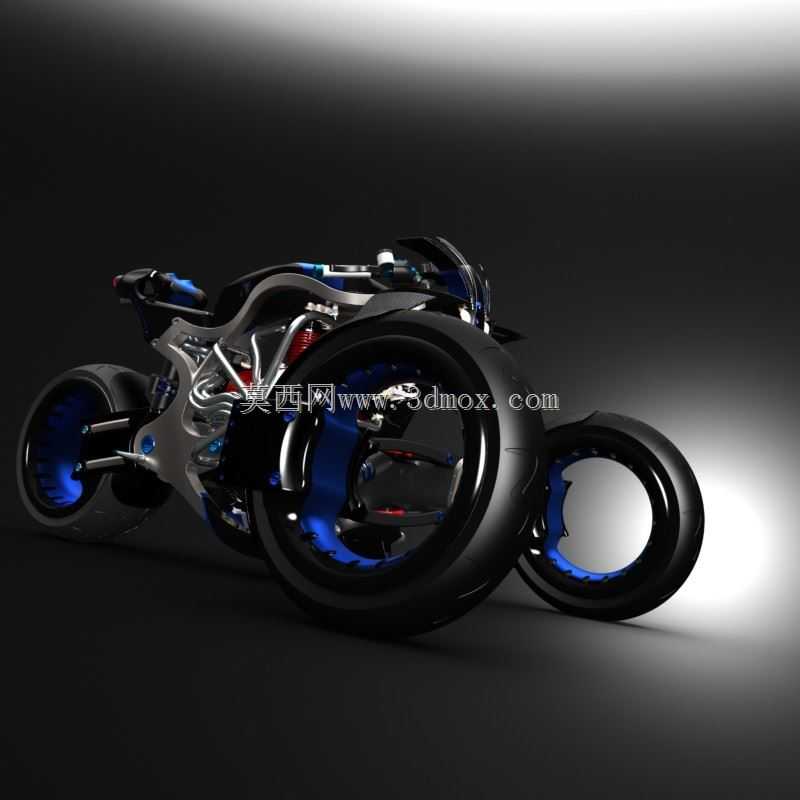

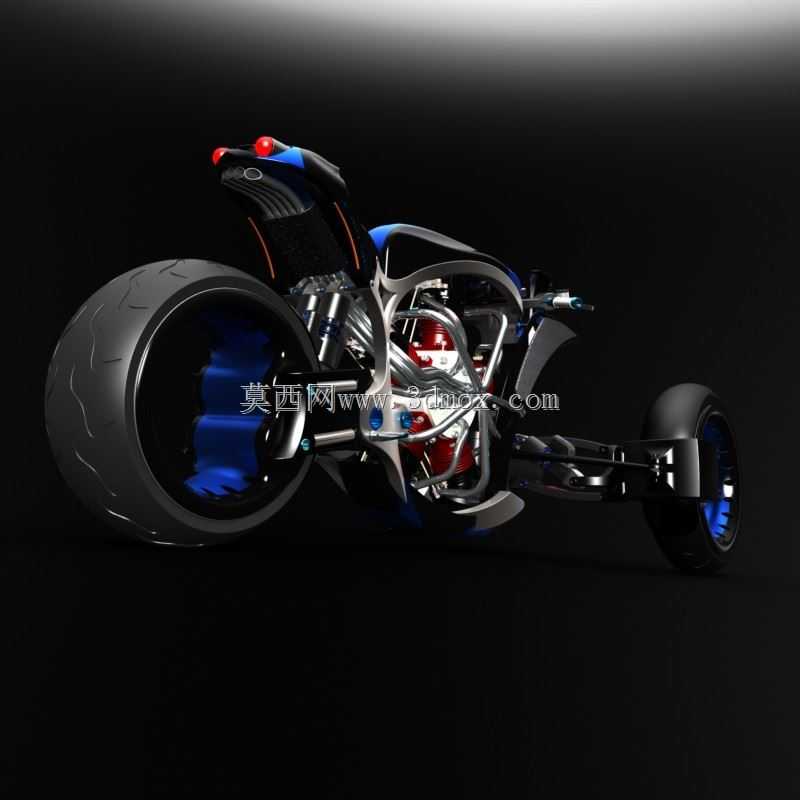

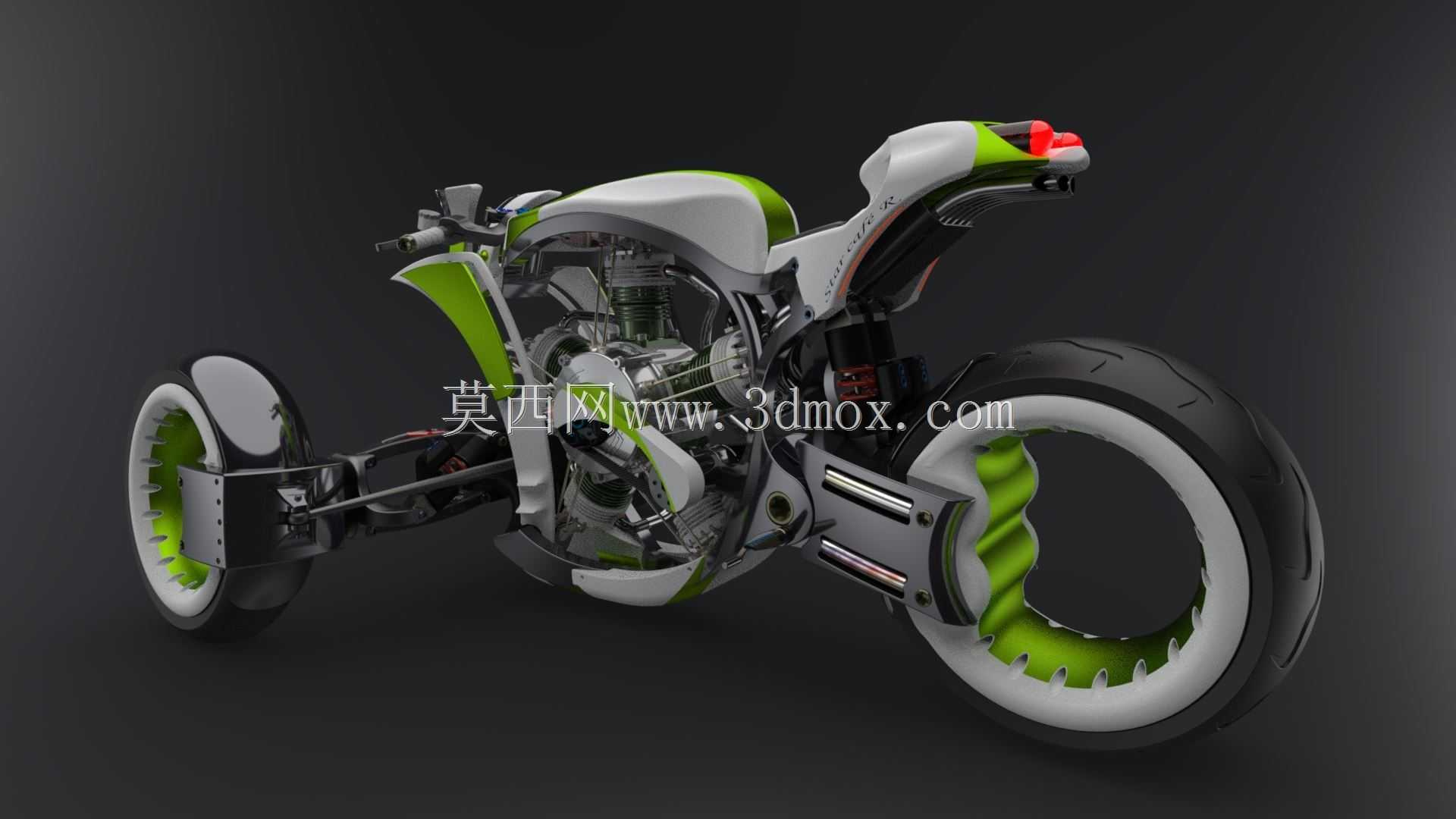

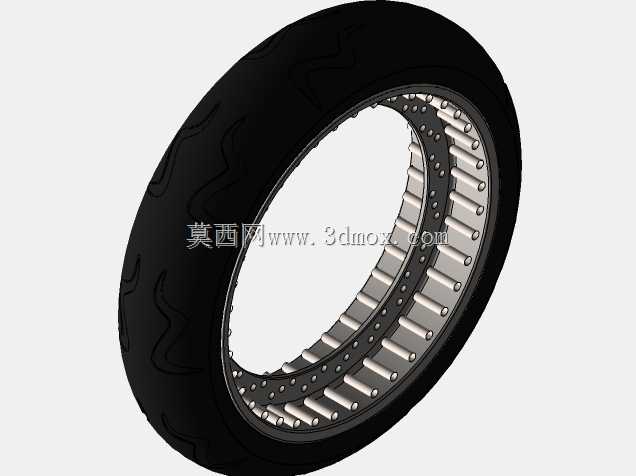

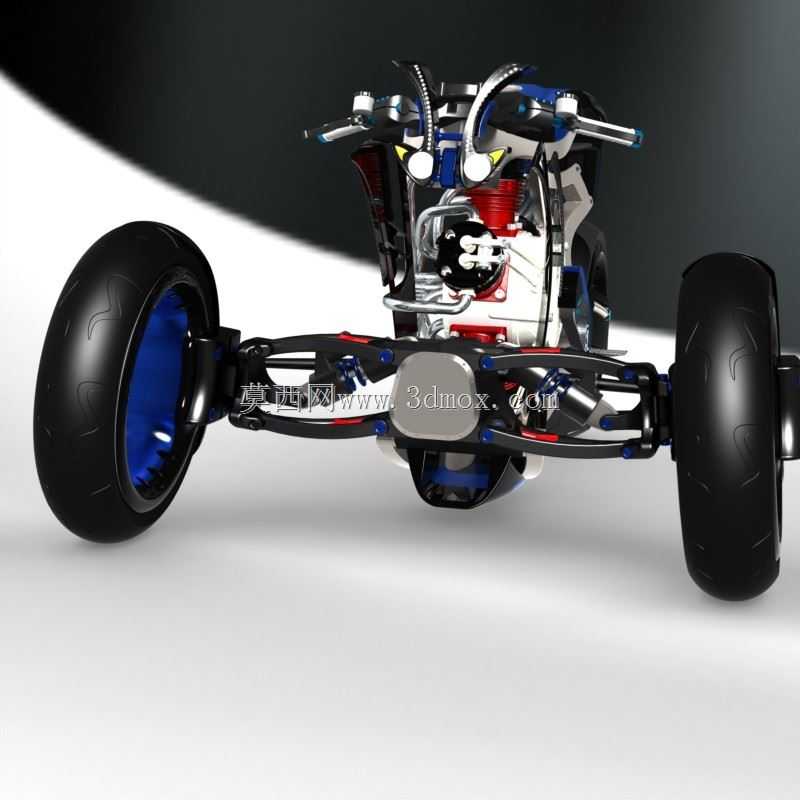

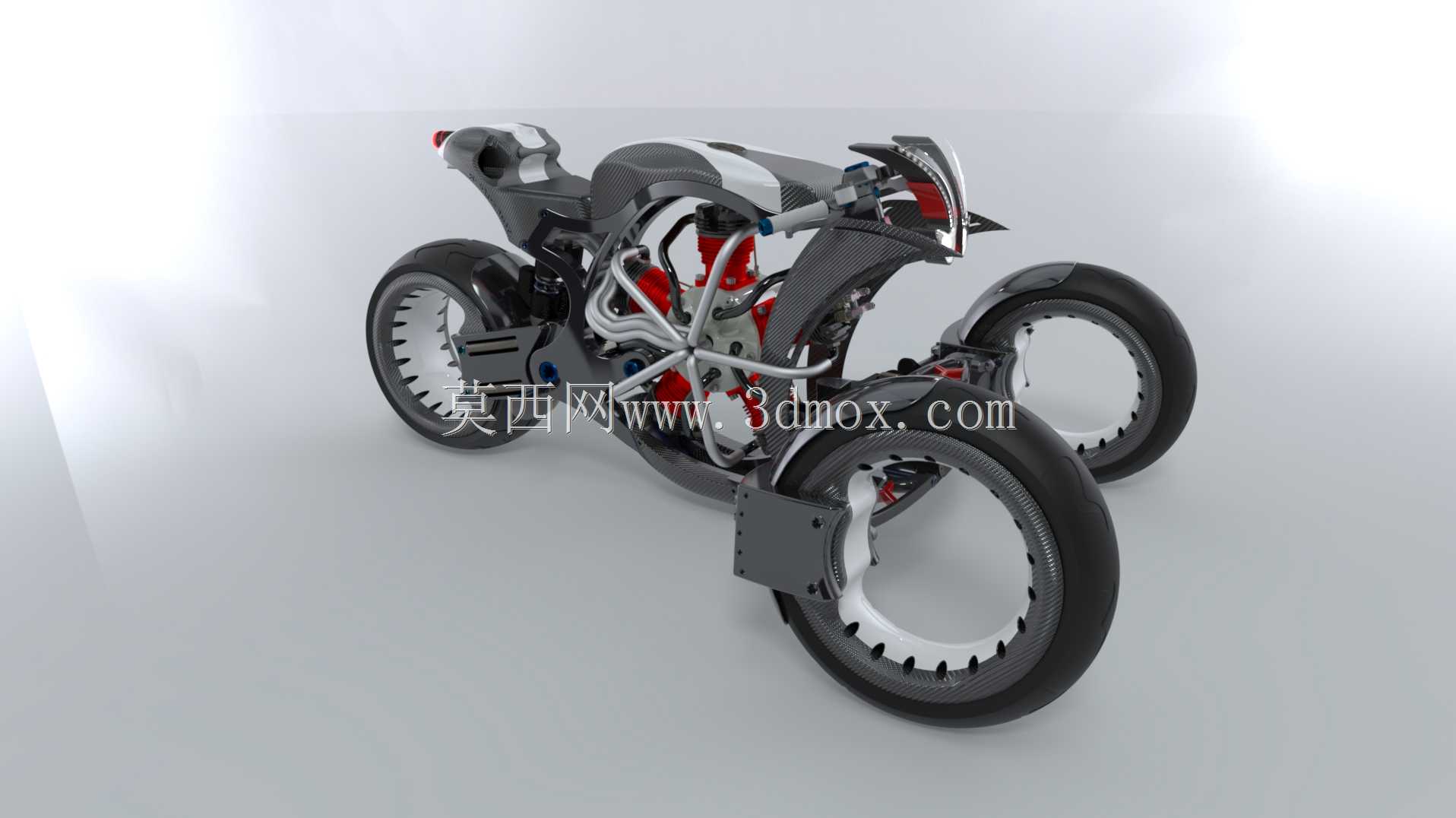

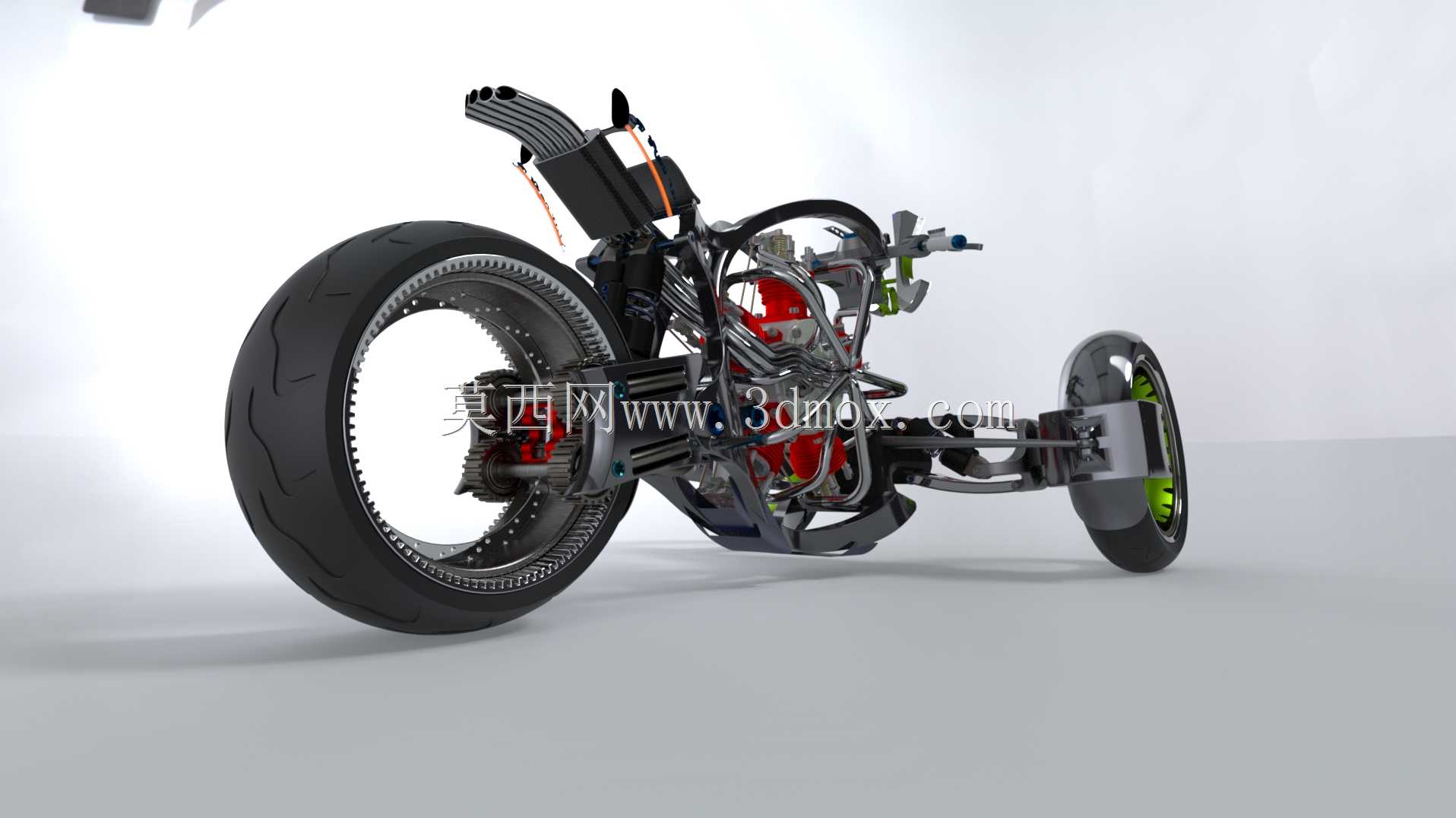

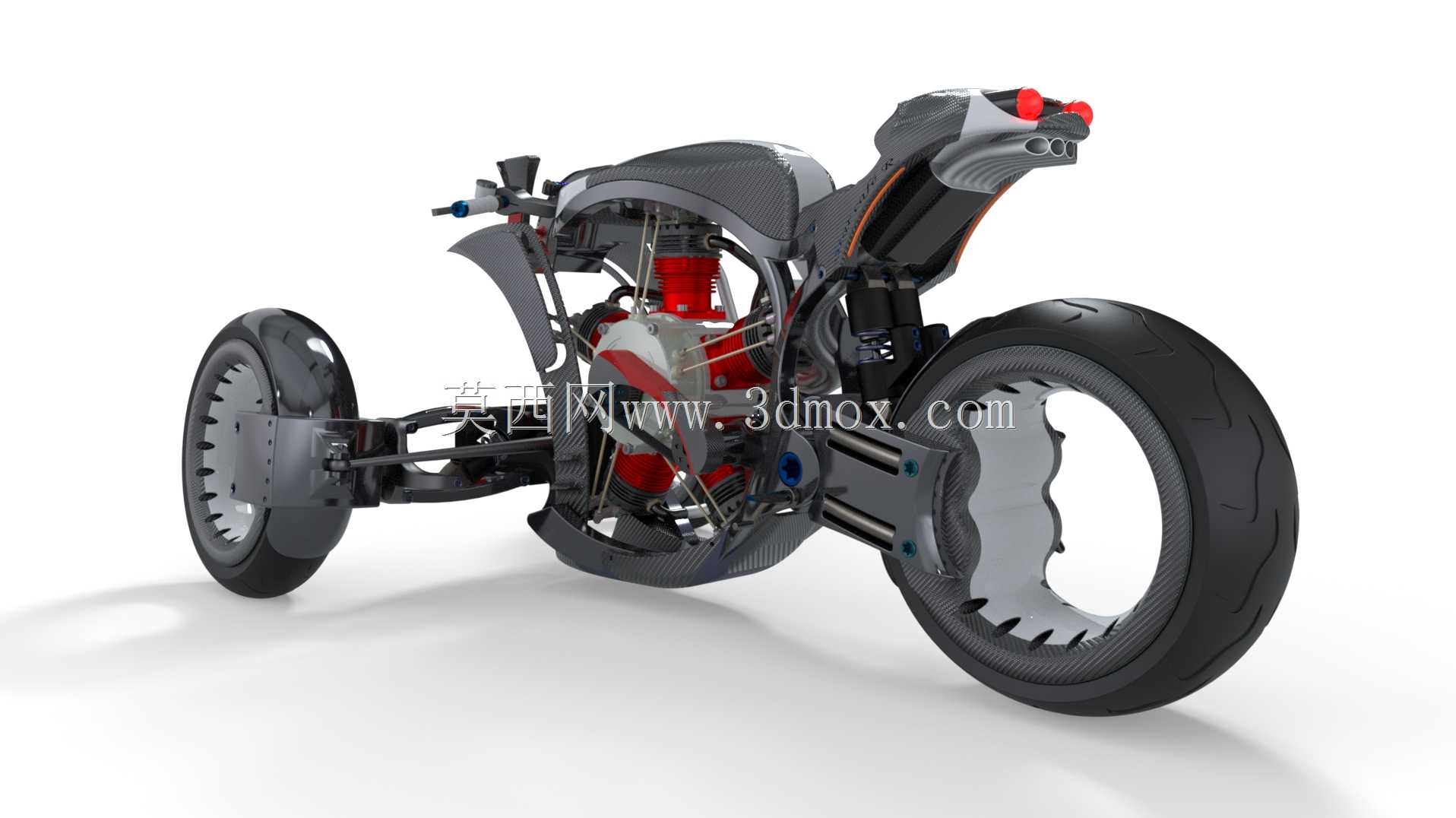

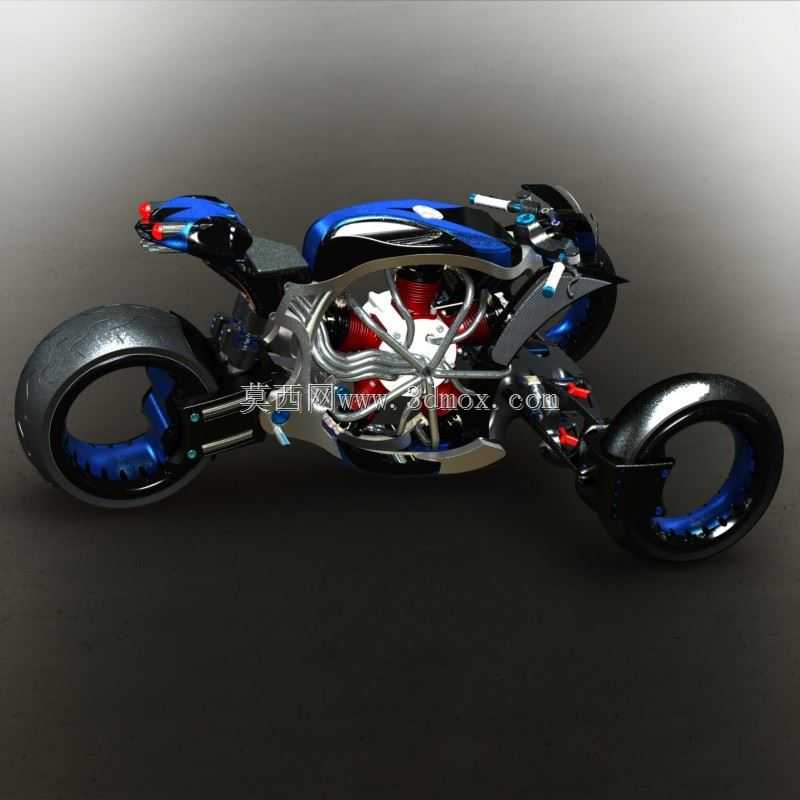

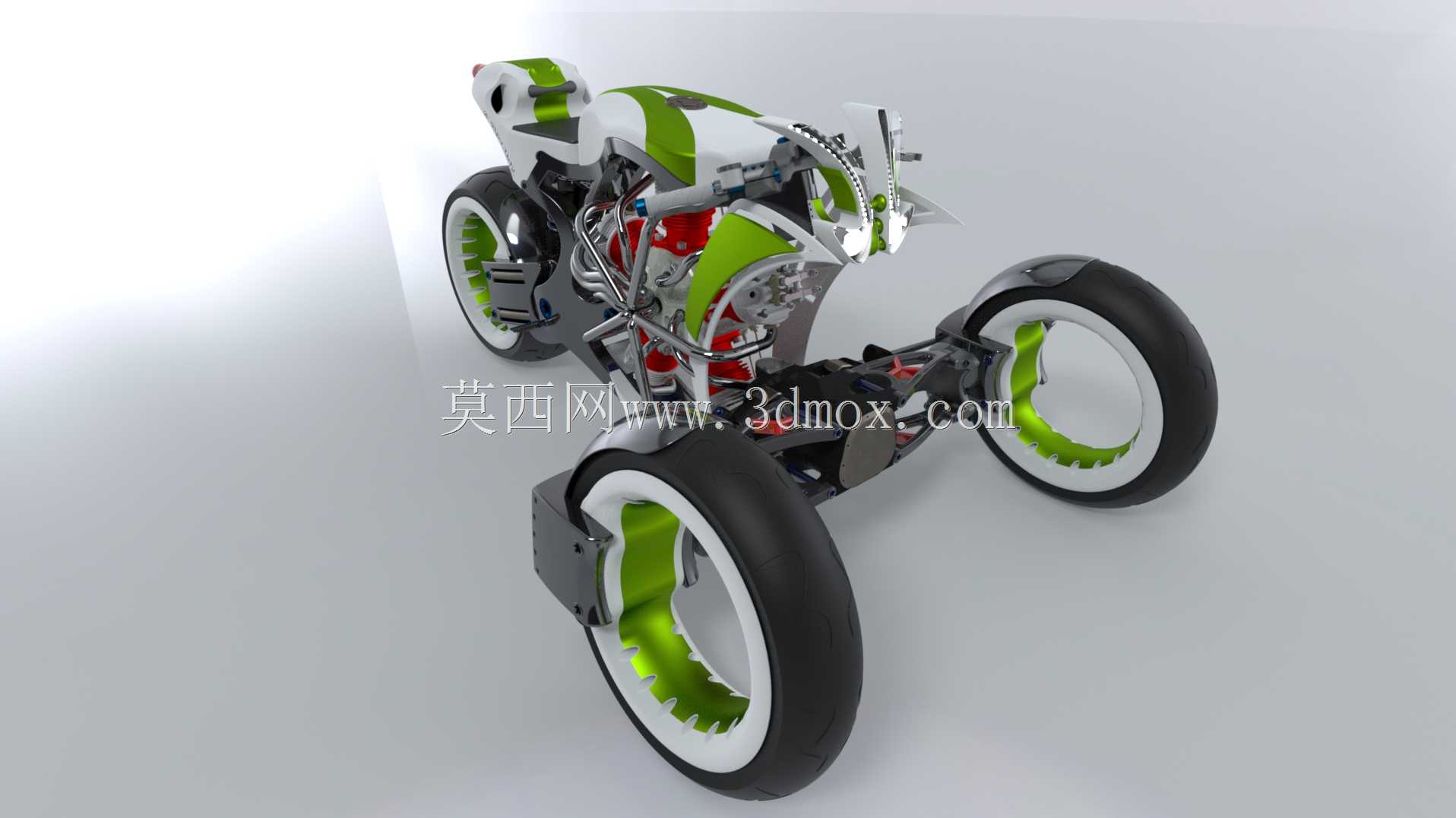

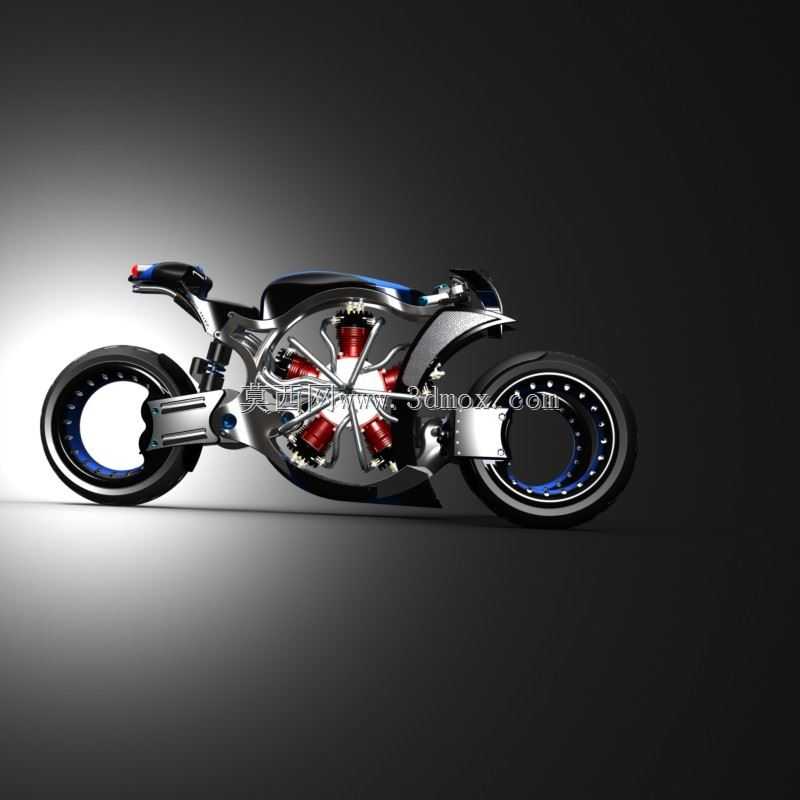

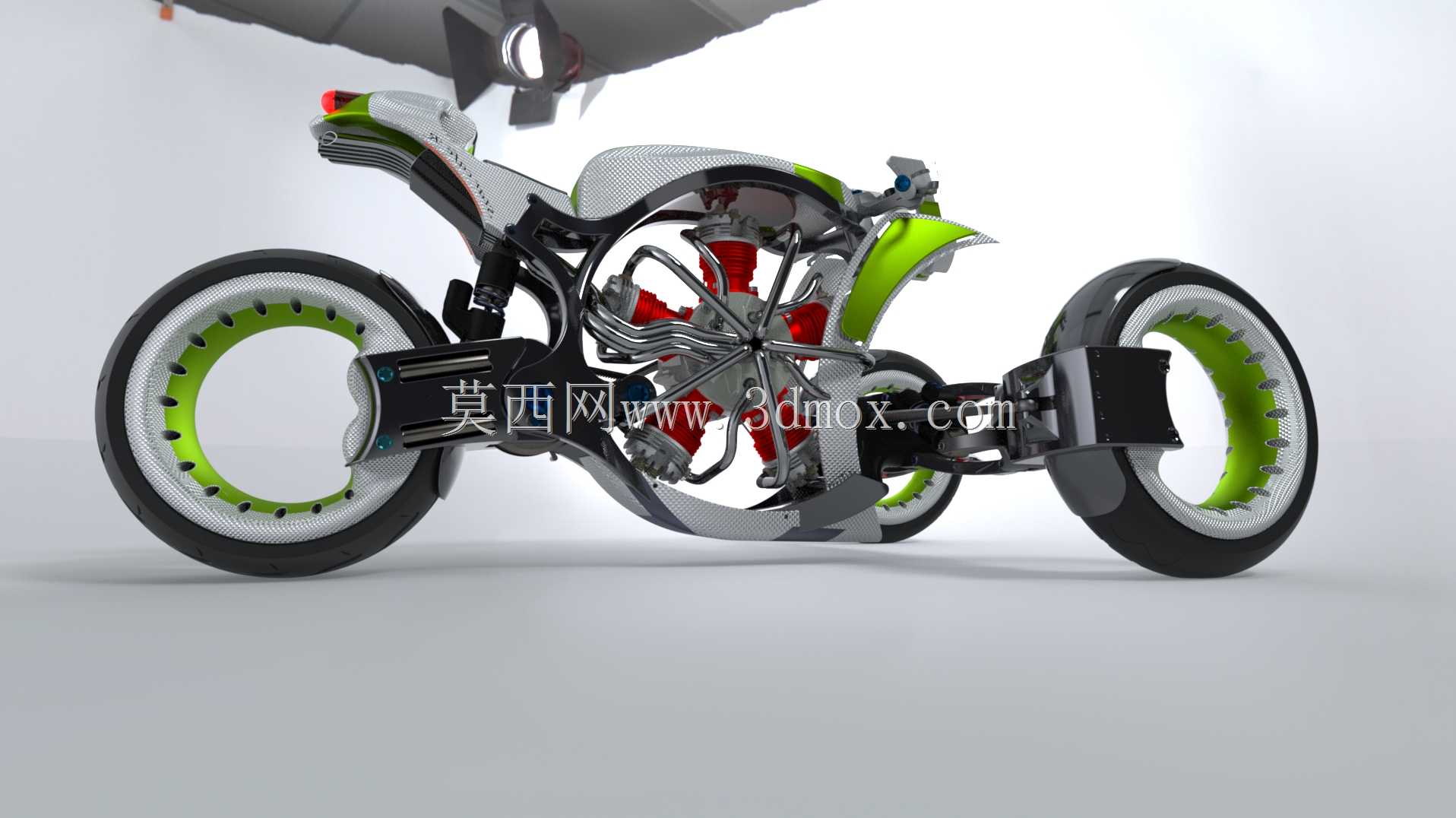

这款倒三轮载具的结构设计，核心围绕城市个性化短途出行、概念载具研发验证场景展开，可作为两轮机车与传统正三轮车型之间的差异化代步方案，兼顾两轮车的灵活操控特性与三轮车的低速防侧翻稳定性。从功能特性来看，前部采用双轮布局，转向节直接连接两侧无轮毂轮组，转向时两侧轮组随转向拉杆同步偏转，相比传统正三轮车型，前部双轮的布局将整车重心后移至后轮驱动轴附近，急加速时不易出现翘头风险，低速过弯时前部两轮的接地面积更大，湿滑路面的抓地冗余更高，能有效降低侧滑概率。设计思路上打破了传统轮组的辐条承载逻辑，无轮毂轮组的承载结构集成在轮圈外侧，轮组内部预留了足够的制动系统、驱动电机安装空间，轮圈内侧的螺旋状导向结构，既可以作为轮组转动时的气流导流结构，引导气流带走制动系统产生的热量，也能在视觉上强化整车的科技感，同时该结构还可作为轮组动平衡的配重调节位，在建模阶段就完成轮组动平衡的仿真校验，减少后续实物打样的配重工序。外形尺寸方面，整车轴距控制在1450mm左右，整车宽度控制在780mm，和传统大排量两轮机车的宽度基本持平，能够适配城市常规非机动车道的通行宽度，不会因为三轮布局占用过多通行空间；前部双轮的轮距设定为620mm，安装边界上，前部轮组与车架前叉的最小间隙预留了35mm，即使轮组在颠簸路面产生最大行程的跳动，也不会与车架、转向结构发生运动干涉。后轮采用单轮无轮毂驱动布局，后摇臂直接连接后轮外侧的承载轴承座，将后悬架的减震器安装位设置在摇臂中部与车架尾部之间，相比传统轮毂中心固定的后摇臂结构，这种外侧承载的布局能让后轮的拆装维护更加便捷，不需要拆卸中心轴即可完成轮胎更换。整车的动力单元采用中置布局，安装在车架中部的主梁下方，通过传动轴将动力传递至后轮外侧的驱动齿圈，避开了传统链条传动需要占用轮毂中心空间的问题，也让整车的重心进一步降低，提升高速行驶的稳定性。车身覆盖件采用流线型包覆设计，油箱与座椅采用一体化的流畅曲面，尾部集成了尾灯与后转向灯，没有多余的突出结构，能有效降低高速行驶时的风阻系数。前部转向把的安装高度与常规街车保持一致，骑乘三角设定偏向运动取向，腿部空间预留充足，适合身高165cm至185cm的骑乘者使用，脚踏位置设置在车架中部两侧，不会因为前部轮组的布局侵占腿部放置空间。
