内燃平衡重式叉车三维结构设计

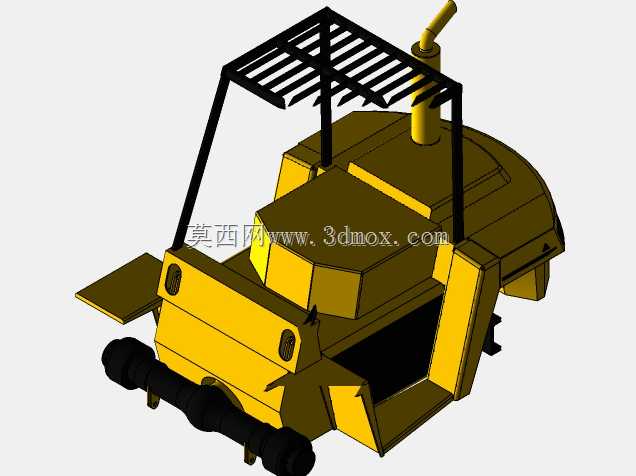

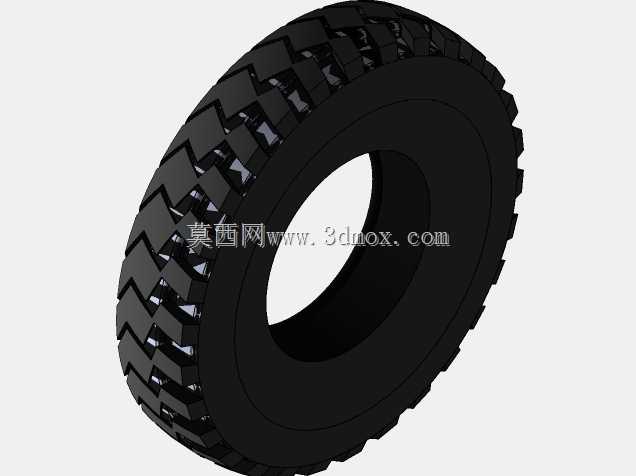

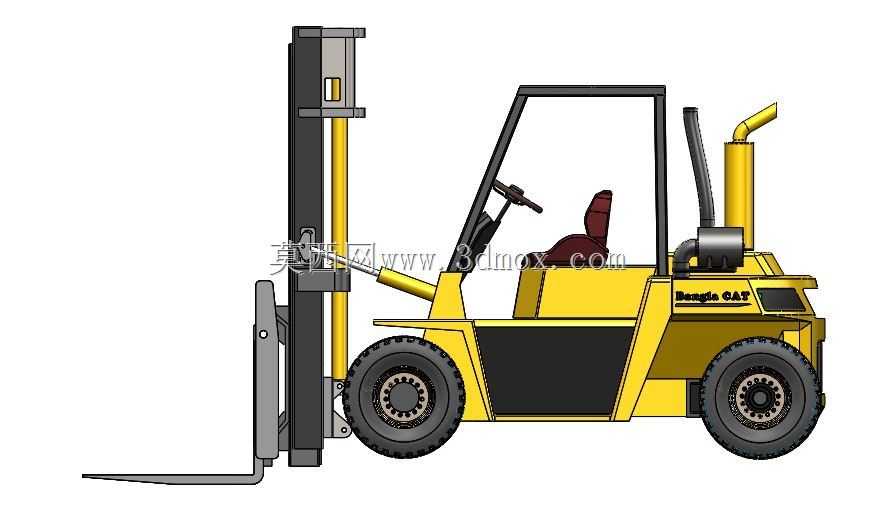

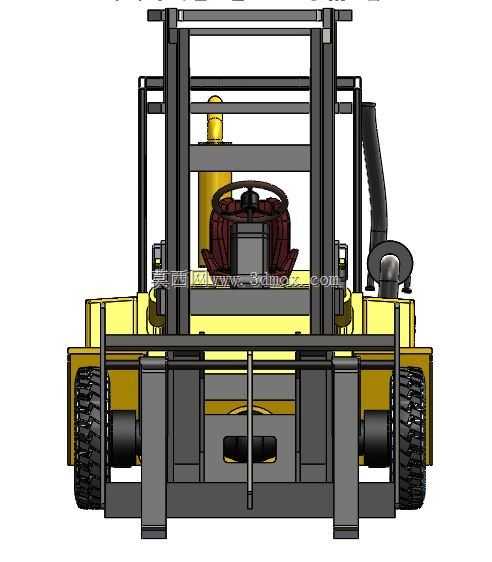

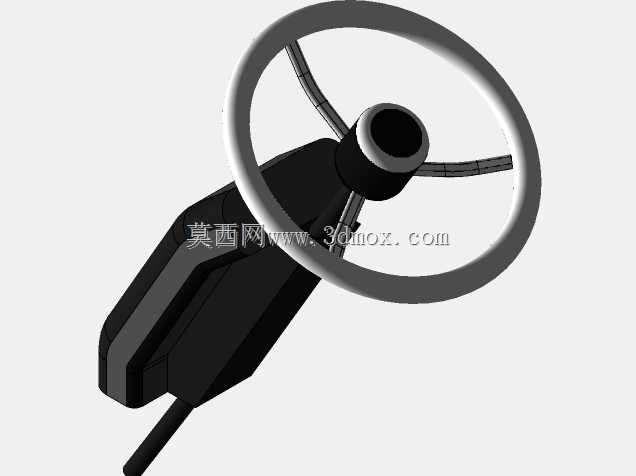

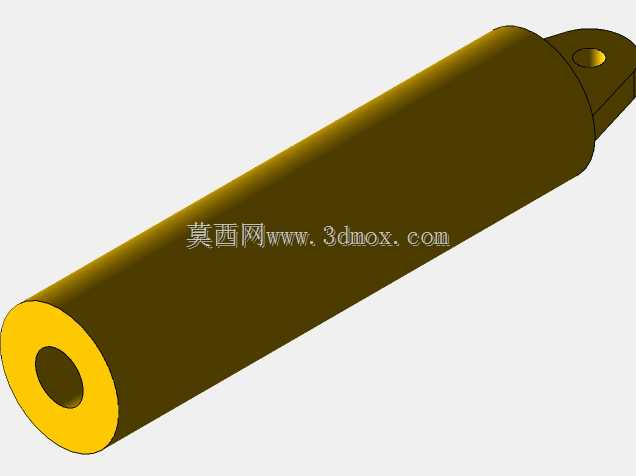

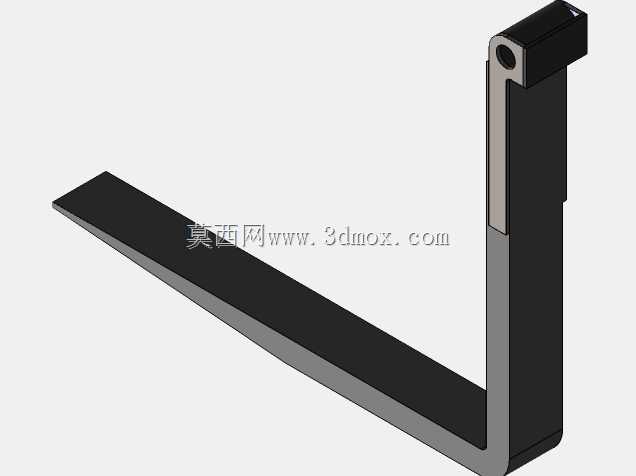

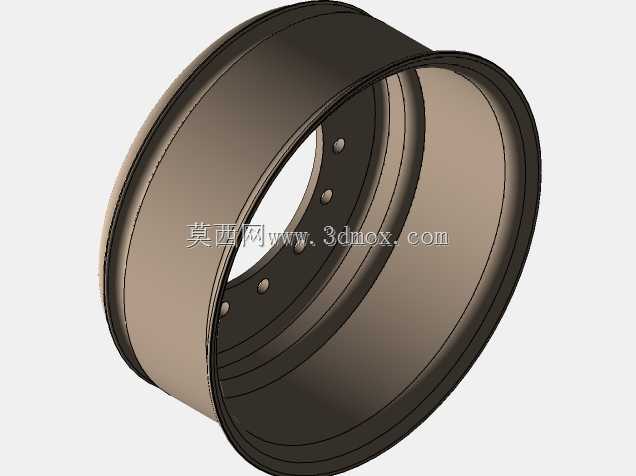

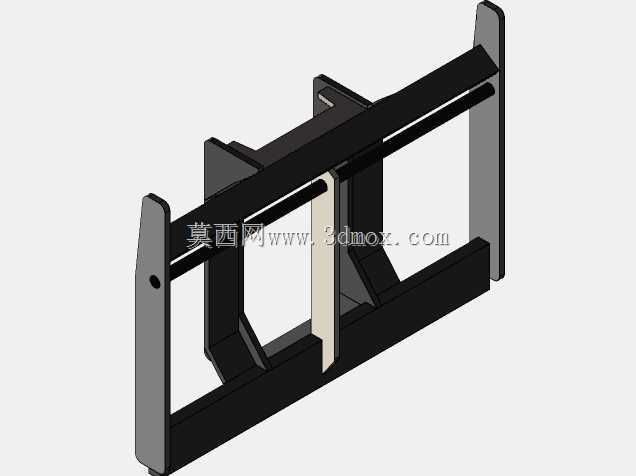

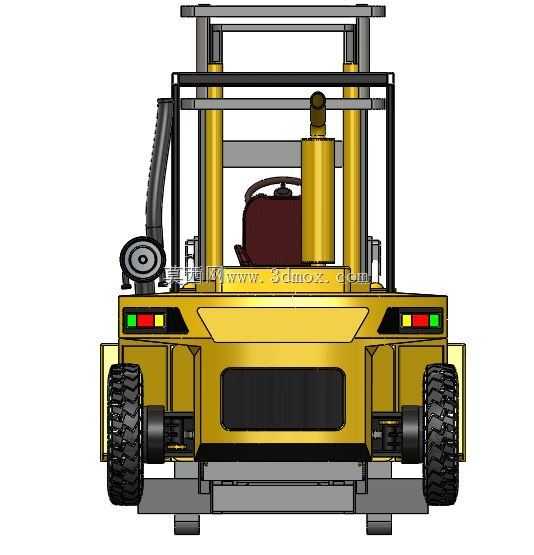

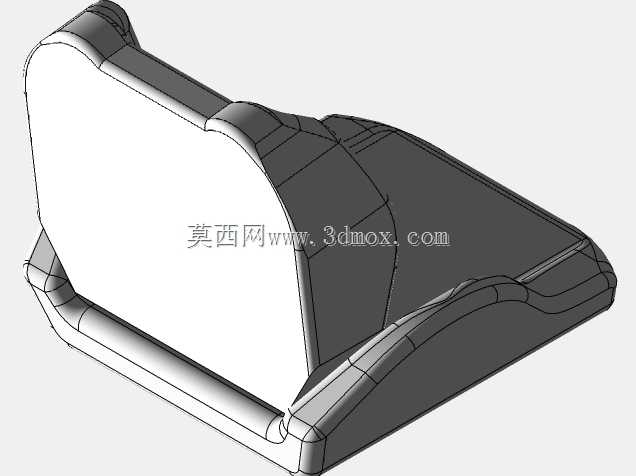

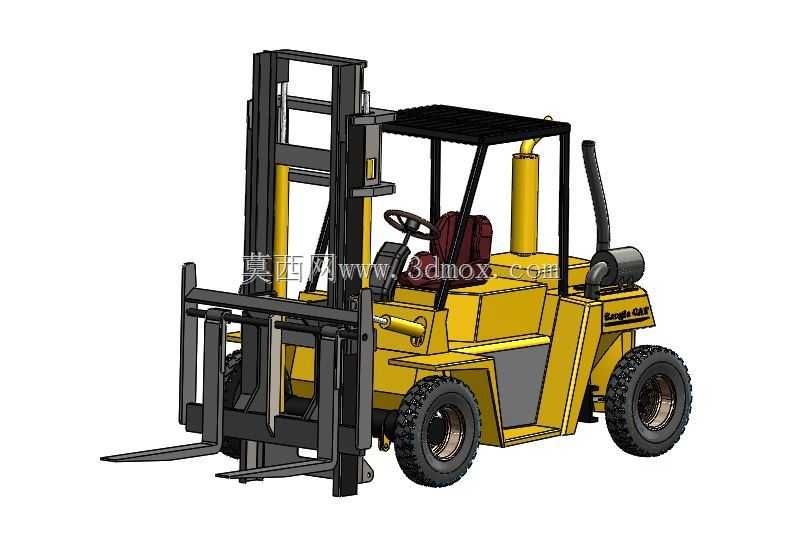

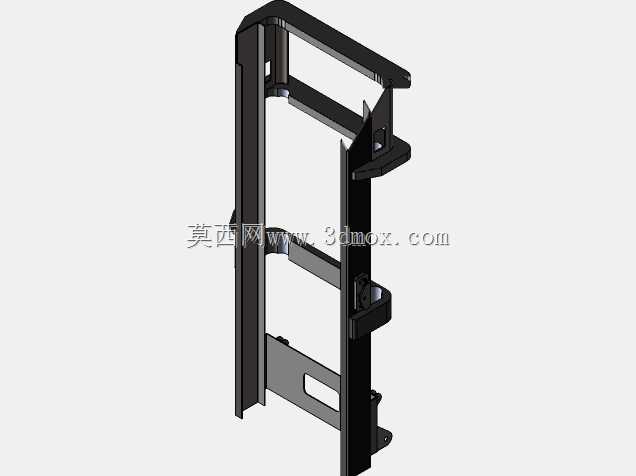

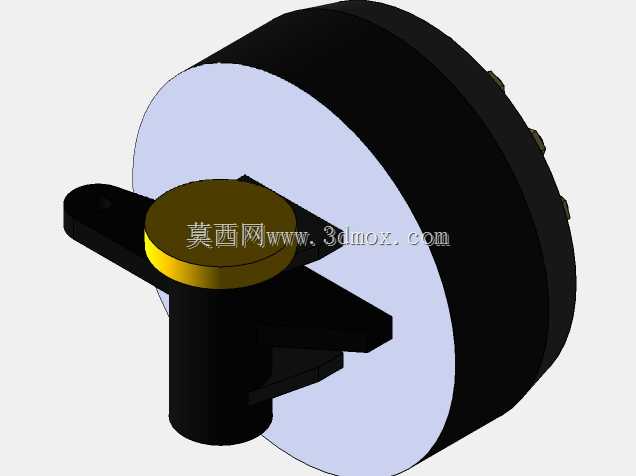

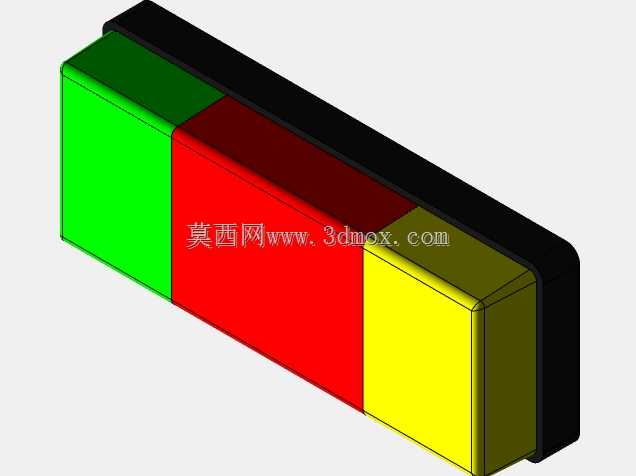

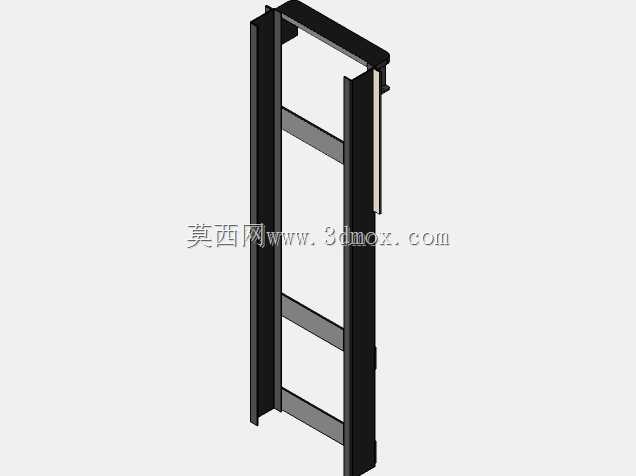

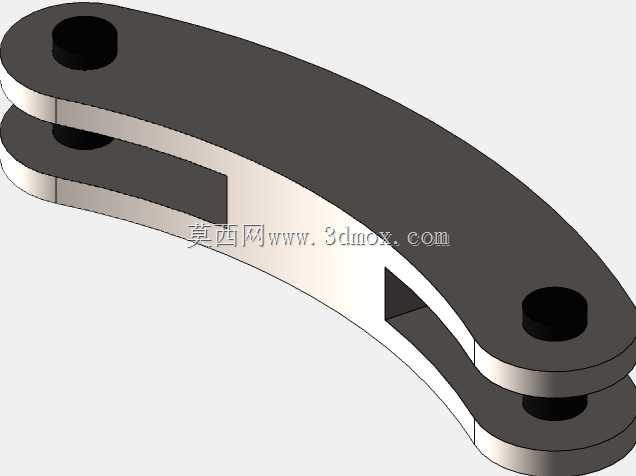

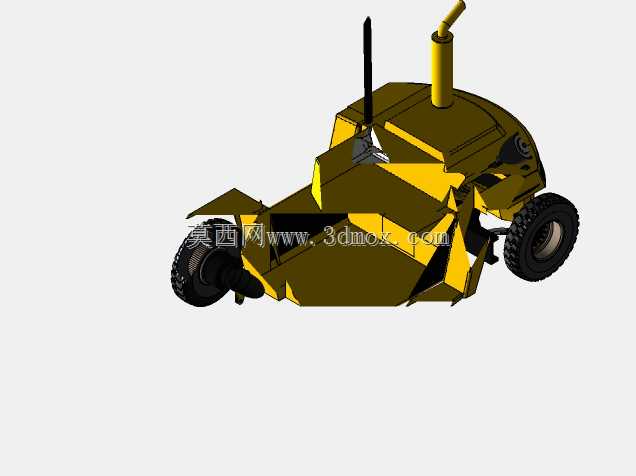

这款平衡重式内燃叉车的三维建模，完全围绕厂矿内部短距离物料转运的实际工况展开，建模过程中优先考虑了不同作业场景的适配性——从生产车间的工序间工件转运，到仓储库区的货架堆垛，再到货场的装卸车作业，都能对应到实际结构的功能设计。整车采用经典的后置平衡重布局，将动力总成、配重块布置在车辆后部，用来平衡前部货叉承载货物时产生的倾覆力矩，建模时严格按照实际载荷分布设定各部件的位置边界，确保满载行驶、堆垛作业时的纵向稳定性符合工业车辆的安全要求。门架系统采用两级伸缩式结构，包含内外门架、起升油缸、倾斜油缸、货叉架与货叉组件，建模时还原了门架滚轮的导向配合关系，起升过程中内门架可沿外门架导轨滑动，货叉架沿内门架导轨运动，能实现额定起升高度内的任意位置停靠，倾斜油缸可带动门架实现前后倾角调整，前倾方便货叉插入货物托盘底部，后倾则避免行驶过程中货物滑落。动力舱部分还原了内燃叉车的动力布置，包含发动机、排气系统、散热组件，传动系统连接驱动桥，后轮采用转向桥设计，小转弯半径的参数设定适配狭窄通道内的转向作业需求，驾驶室设置了安全护顶架，符合工业车辆的安全防护要求，操作区域的方向盘、操纵杆、座椅位置都按照人机工程学的实际操作范围设定，避免建模时出现操作干涉的问题。建模过程中对各部件的安装边界做了严格约束，比如货叉的最小离地间隙、门架完全起升后的整车总高度、转向时后轮的最大摆角对应的通道宽度，都参考了实际同吨位叉车的尺寸参数，轮胎采用深花纹越野轮胎，适配厂区非硬化路面的行驶需求，整车的宽度、轴距参数都控制在常规厂区通道、集装箱内部作业的尺寸允许范围内，可直接用于结构校核、作业场景模拟、新员工设备结构认知教学使用，各部件的装配关系完全按照实际拆解顺序搭建，可直接生成爆炸图用于装配工艺指导。
