叉车用1200mm加长叉齿结构设计

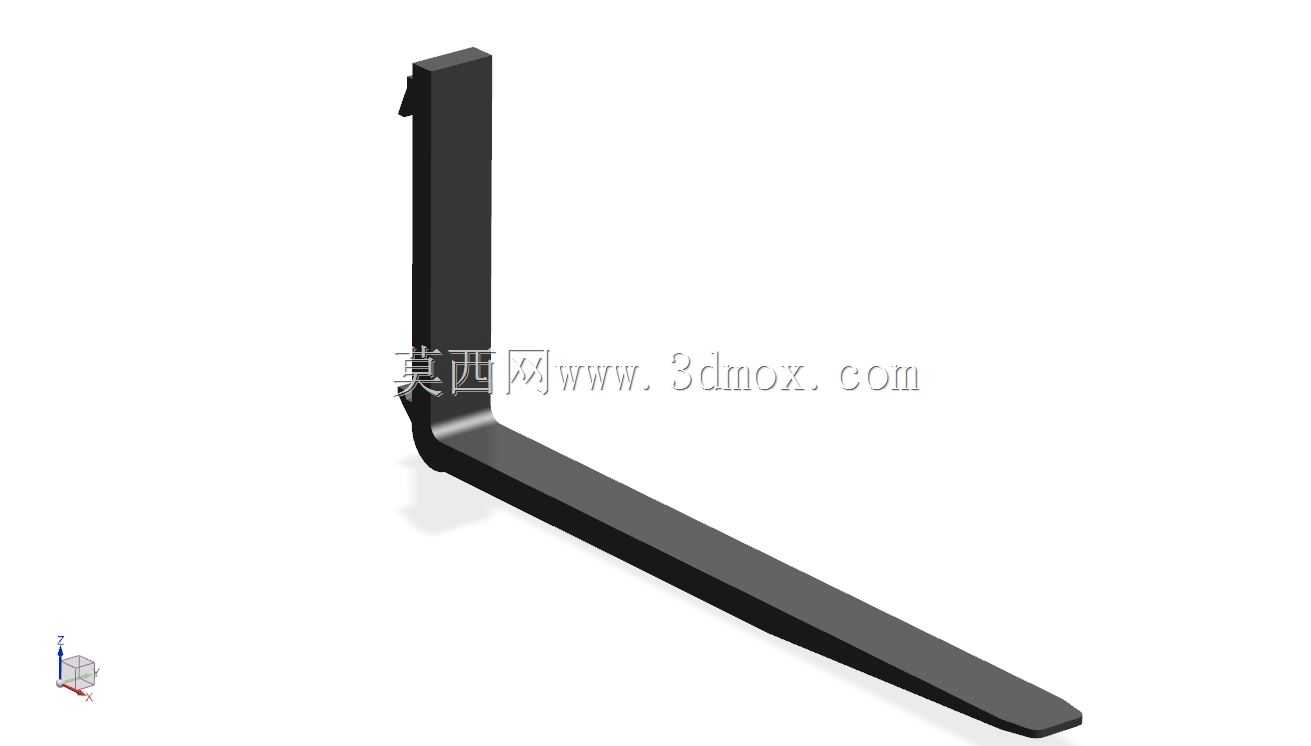

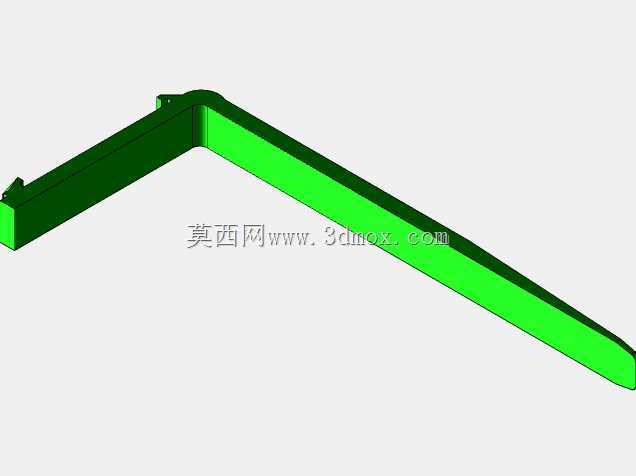

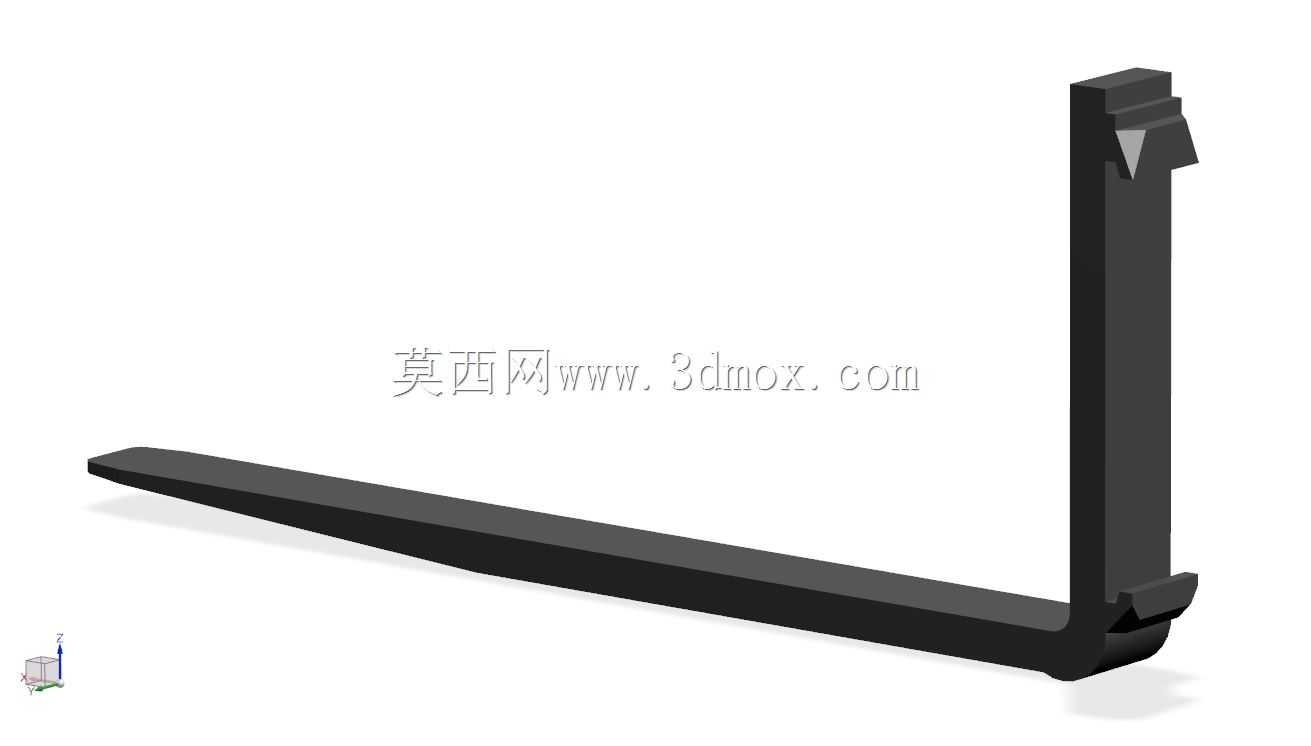

在仓储物流、厂区物料转运、重型货物装卸的作业场景里，叉齿作为叉车直接承接载荷的核心执行部件，其结构强度、外形尺寸与安装适配性直接决定了整台叉车的作业边界与载荷安全冗余。这款长度1200mm的叉齿，适配ISO FEM 2A安装标准，主要面向常规平衡重式叉车的货叉换装需求，可覆盖大部分标准托盘的深度尺寸，满足单托常规重量货物的叉取、举升、转运作业要求。从结构设计逻辑来看，整体采用L型弯折的一体式构型，垂直段为与叉车叉架连接的安装段，设置有与叉架挡块、锁止机构匹配的卡位结构，保证作业过程中不会出现横向窜动或意外脱开的风险；水平段为承载作业段，上表面做平直度公差控制，保证叉取托盘时不会出现卡滞，前端做收窄斜切处理，降低叉取作业时对准托盘叉孔的操作难度，即使在视线存在遮挡的作业场景下，也能快速完成对位操作。考虑到叉齿属于高载荷交变受力部件，弯折位置做了大圆弧过渡处理，避免直角弯折带来的应力集中问题，长期承受满载冲击载荷时也不会在弯折位置出现疲劳裂纹，整体截面采用渐变厚度设计，靠近弯折根部的位置截面厚度更大，向叉尖方向逐步收薄，在保证根部抗弯强度满足额定载荷要求的前提下，尽可能降低叉齿自身重量，减少叉车前部的无效载荷占比，提升整车的载荷利用率。在安装边界上，垂直段的安装尺寸完全匹配FEM 2A标准叉架的卡槽尺寸，换装时无需对原有叉架做任何改造，直接卡入卡槽后锁止固定即可完成安装，适配绝大多数额定载荷在2-3吨区间的平衡重式叉车使用。实际作业过程中，这款叉齿可适配欧标、国标通用木质托盘、塑料托盘的叉取作业，1200mm的长度可同时满足单排双托盘并列叉取、深位货架货物取放的作业需求，相比常规短尺寸叉齿，作业覆盖范围更广，尤其适合仓储库区内部的长距离物料转运、货架高位存取作业场景。设计过程中对水平段的挠度变形量做了针对性校核，在额定载荷作用下叉尖位置的下挠量控制在标准允许范围内，不会因为长期重载出现永久变形，叉齿表面做硬化耐磨处理，日常作业中与托盘、地面摩擦产生的磨损量控制在较低水平，可有效延长部件的更换周期。
