履带式挖掘机SolidWorks设计模型

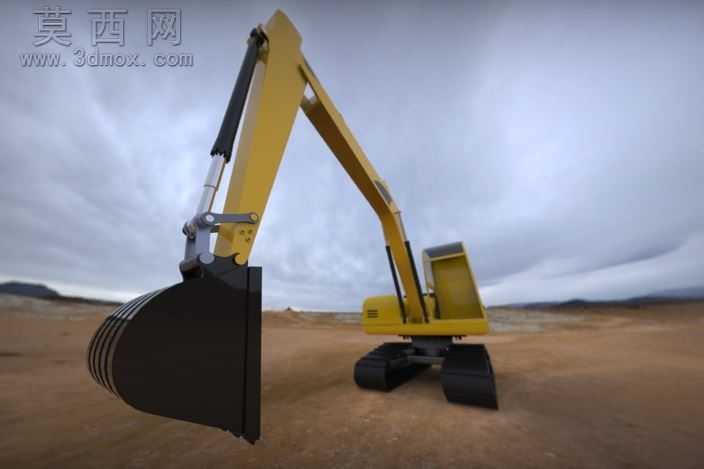

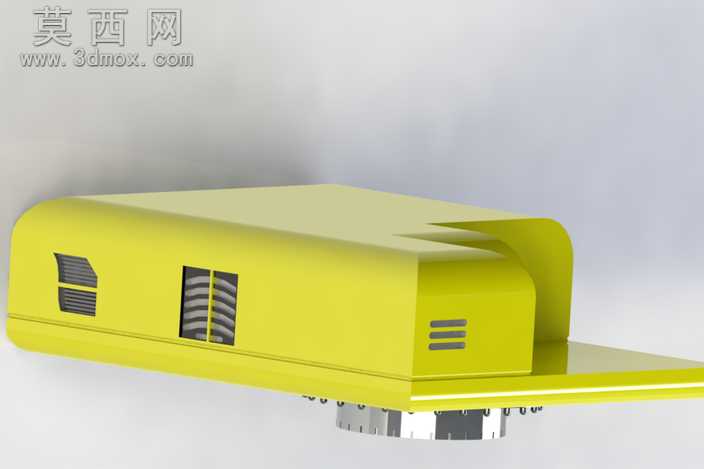

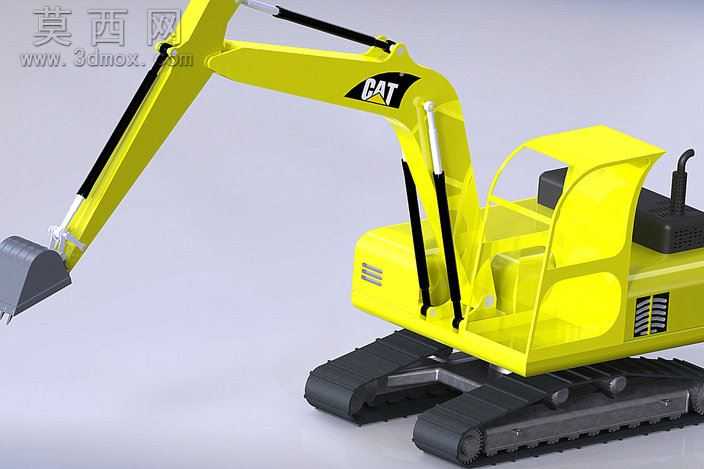

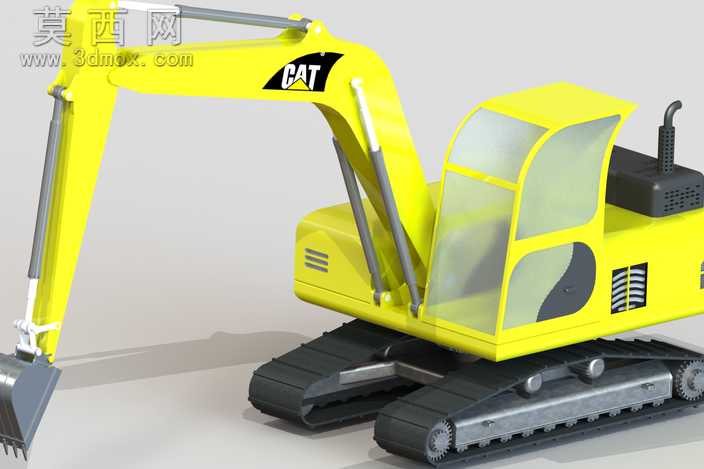

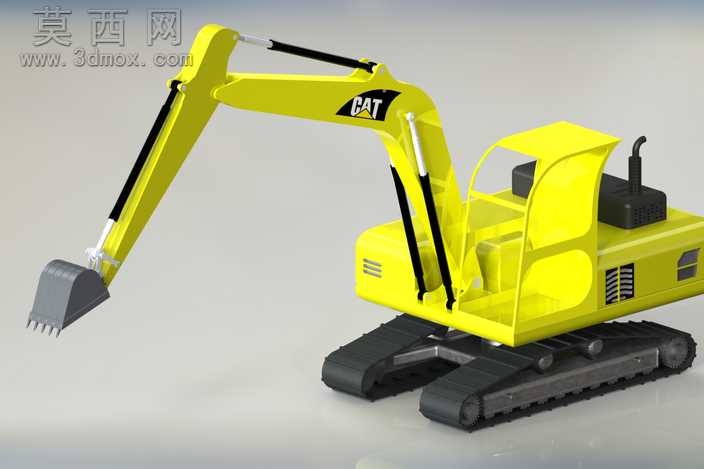

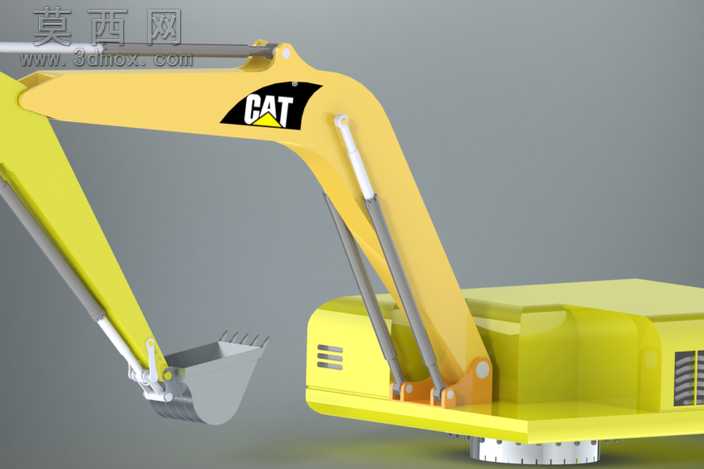

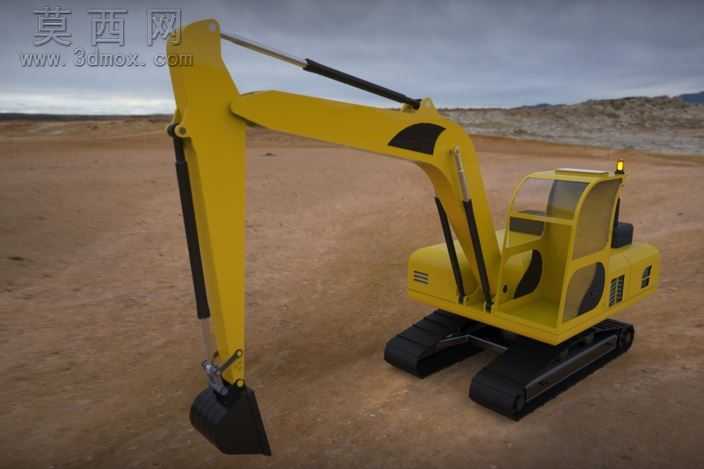

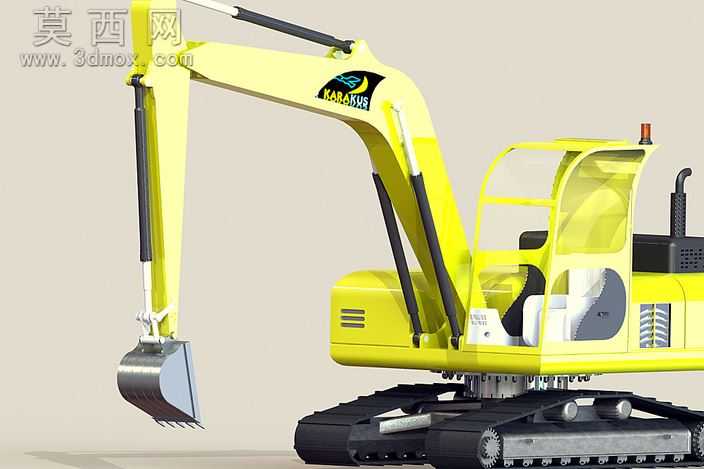

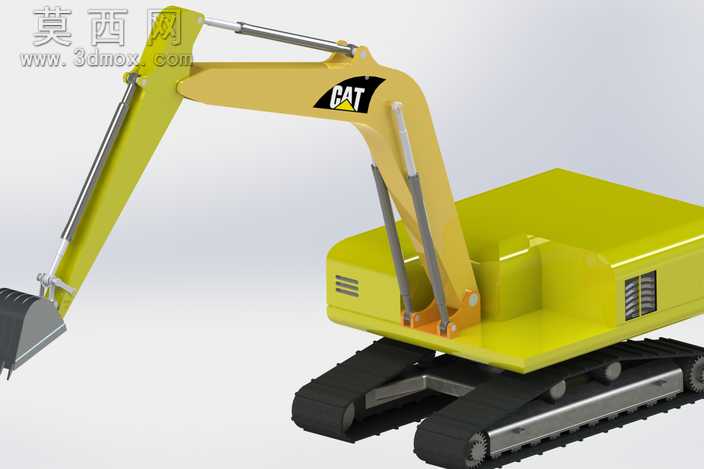

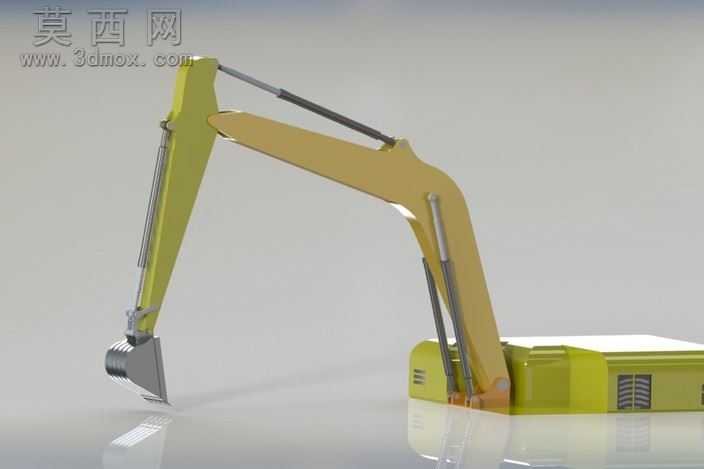

本模型为履带式单斗液压挖掘机三维设计成果，采用SolidWorks完成全参数化建模，整体建模过程严格遵循真实挖掘机的工程设计逻辑，从底盘行走机构到上部工作装置均按照实物比例完成1:1还原，可直接用于结构验证、教学演示或二次设计开发。建模阶段首先完成履带行走系统的搭建，包含履带板、驱动轮、导向轮、支重轮与托链轮的完整装配，每处铰接位置均预留了合理的运动间隙，可实现行走动作的运动仿真，履带板的防滑齿、安装孔等细节特征均完整还原，保证结构还原度。上部转台部分完成了回转支承、动力舱、驾驶室框架的结构建模，驾驶室采用开放式无车门设计，完整还原了内部座椅、操纵杆、仪表盘的布局细节，动力舱预留了发动机、液压泵的安装位，散热格栅、排气筒、警示灯等附属配件均做了精细化建模，未做过度简化。工作装置部分按照反铲挖掘机的真实结构完成动臂、斗杆、铲斗与液压油缸的装配，各部件之间的铰接点位置经过运动校核，可实现挖掘、提升、卸料的全行程动作仿真，液压油缸的活塞杆、缸筒、铰接耳环均按照工程标准尺寸建模，铲斗的斗齿、侧刃板等易损件结构完整还原。材质与渲染阶段，针对不同部件匹配了对应材质属性：机身覆盖件采用亮黄色工程烤漆材质，调整了合适的反光度与粗糙度参数，还原工程机械漆面的质感；履带、铲斗等耐磨部件采用哑光金属材质，添加了细微的磨损纹理提升真实感；液压油缸活塞杆采用抛光金属材质，驾驶室座椅采用哑光黑色橡塑材质，玻璃部件采用半透明材质并调整了折射参数，最终渲染效果清晰展示了整机的结构布局与外观细节。设计过程中重点考量了各部件的装配干涉问题，所有铰接位置均做了间隙处理，整机装配体无干涉错误，各子装配体可单独拆分编辑，方便使用者根据需求调整参数、修改结构，既可以作为工程机械设计的参考案例，也可用于三维教学、动画演示等场景，完整还原了履带式挖掘机的核心结构特征。
