卡特履带式挖掘机作业装置三维设计

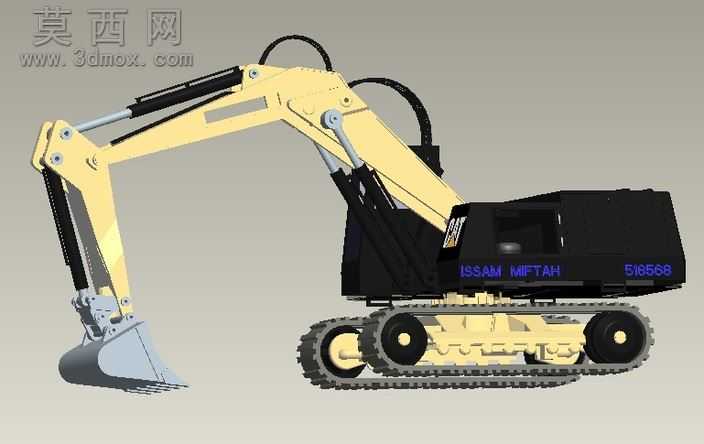

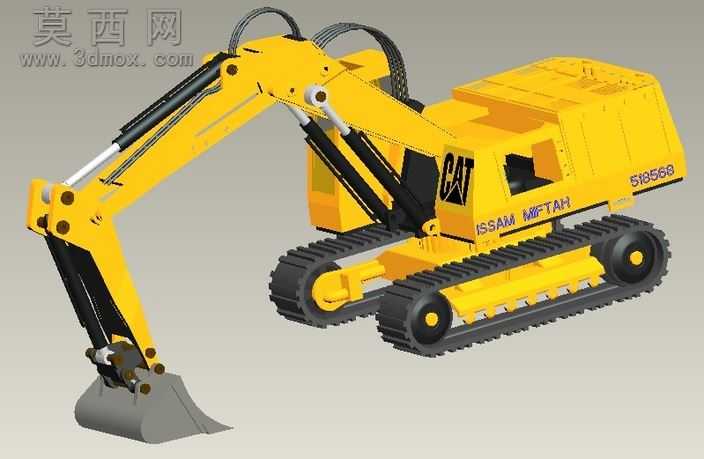

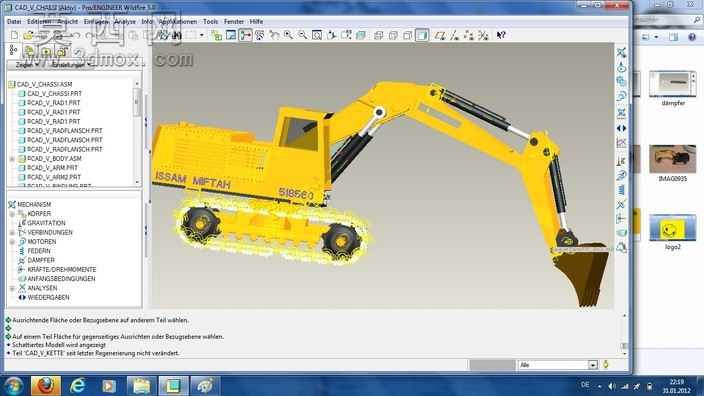

本模型为卡特品牌履带式液压挖掘机的完整三维设计成果，建模过程严格参照真实工程机械设备的结构比例与功能逻辑完成。建模阶段首先完成整体布局的基准搭建，以履带行走系统为基础定位基准，确定底盘回转中心、动臂铰接点、铲斗作业轨迹的核心坐标参数，确保各部件的装配关系完全符合真实挖掘机的运动逻辑。行走系统部分完整还原了履带板、驱动轮、导向轮、支重轮与托链轮的配合结构，每片履带板的啮合齿形、滚轮的轴承安装位都做了精细化建模，同时还原了履带张紧装置的结构细节，可直观呈现履带行走系统的传动与张紧原理。上部回转平台部分完成了动力舱、驾驶室、液压油箱等部件的布局建模，机身侧面的品牌标识、散热格栅结构都做了细节还原，同时预留了回转支承的安装结构，可实现上部车身相对于底盘的360度回转动作模拟。工作装置部分是本次建模的核心，动臂、斗杆、铲斗的铰接结构完全按照液压挖掘机的真实参数设计，三组液压油缸的安装位置、行程参数都经过运动仿真验证，可模拟真实挖掘作业中动臂升降、斗杆收放、铲斗翻转的连贯动作，液压管路的走线布局也沿着臂架结构做了还原，管线的固定卡扣、弯曲弧度都贴合真实设备的布置逻辑。材质与渲染阶段，机身主体采用工程黄哑光金属漆材质，还原工程机械设备的专用涂装质感，液压油缸活塞杆做镀铬亮面处理，履带板做磨损做旧的金属质感，铲斗刃口部分添加了耐磨合金的材质区分，玻璃部件采用半透明带轻微反光的材质参数，最终渲染效果可清晰呈现各部件的材质差异与结构层次。设计过程中重点验证了工作装置的运动干涉问题，通过虚拟装配确认各铰接点在极限作业位置下不会发生部件碰撞，同时对底盘的配重布局做了合理性校验，确保模拟最大挖掘深度作业时机身的稳定性符合工程要求，整个模型完整还原了履带式挖掘机的核心结构与功能特征，可用于工程机械结构教学、作业原理演示、产品外观方案展示等场景。
