反铲挖掘装载臂机械结构设计

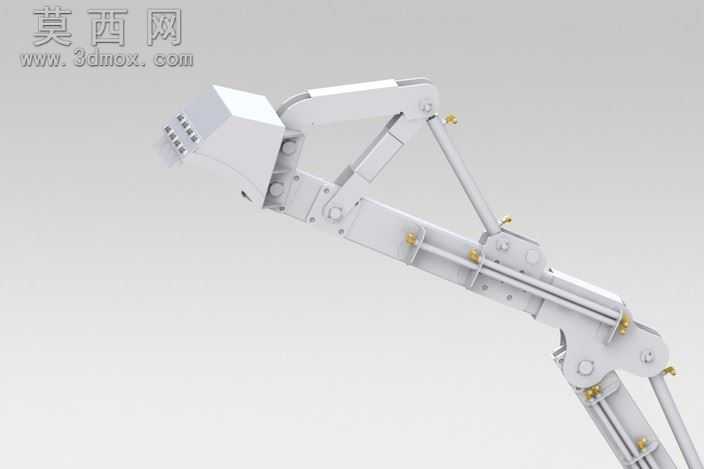

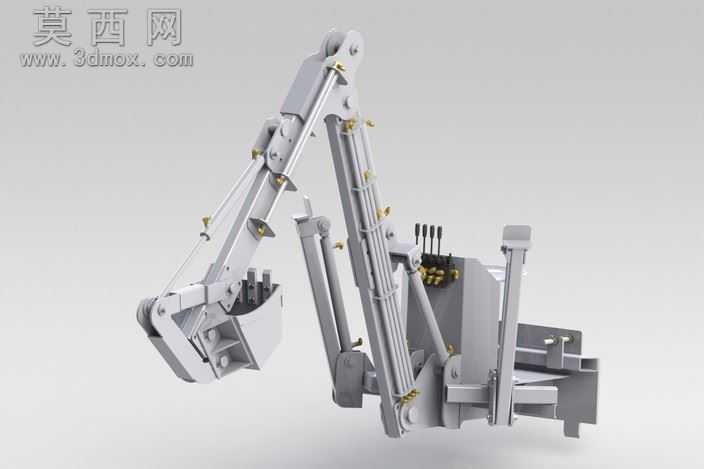

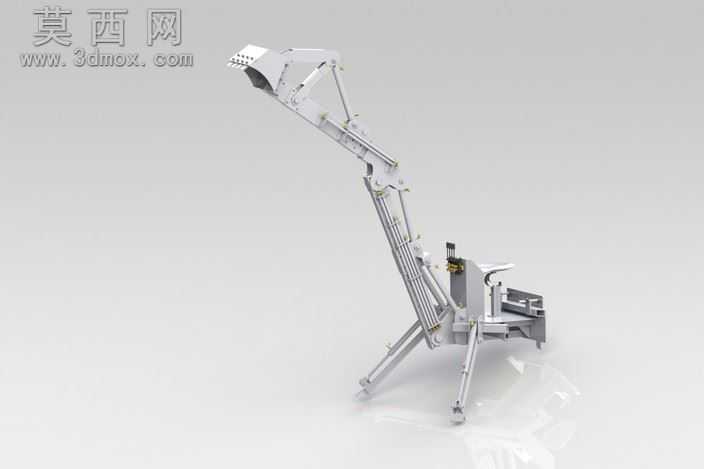

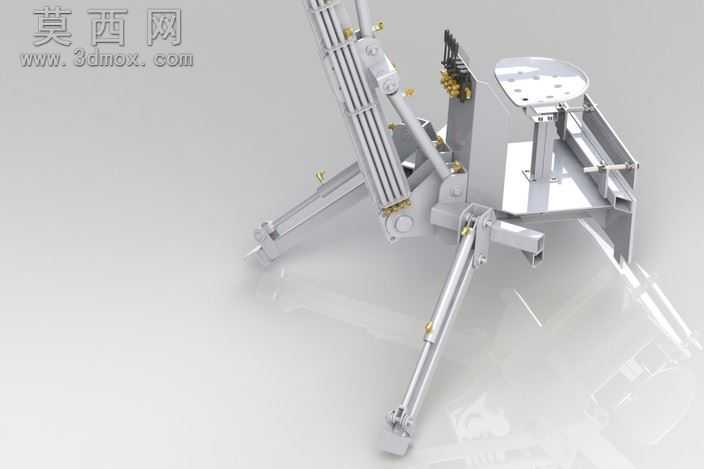

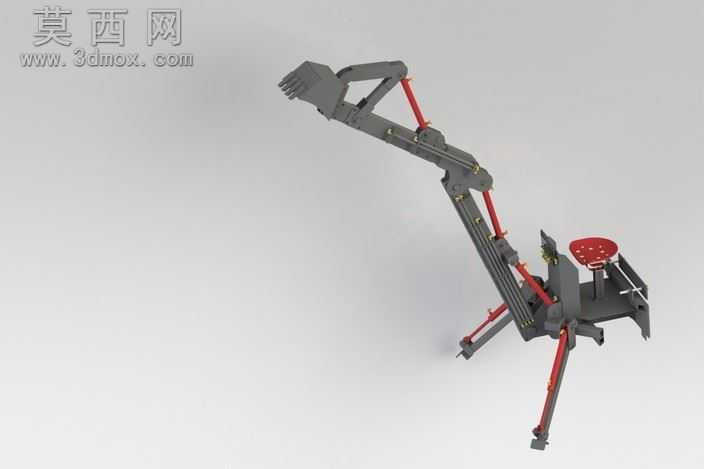

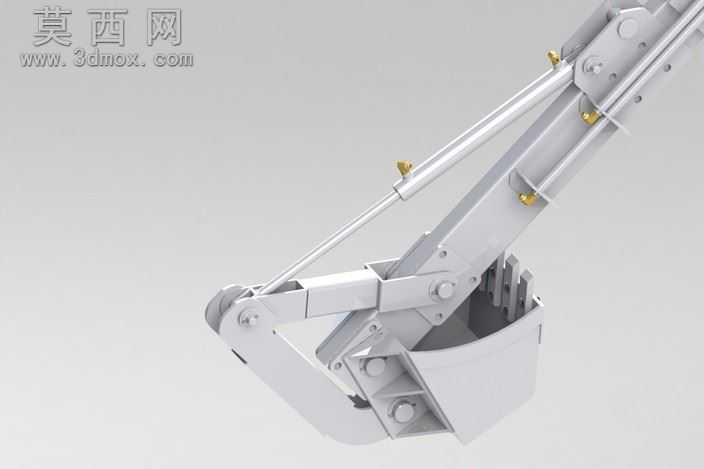

本模型为适配小型装载设备的反铲挖掘工作臂结构，整体采用三维参数化建模完成，建模过程中严格遵循工程机械设计的尺寸规范与装配逻辑，对每一处铰接点位、液压油缸安装位、结构件连接关系都做了精准还原，确保模型可直接用于结构验证、装配干涉检查与后续优化迭代。模型渲染阶段采用金属哑光材质模拟工程机械常用的高强度合金结构钢质感，对液压管路、操作阀组、铲斗切削刃等细节部件做了材质区分，液压管路采用深色橡胶材质表现，操作手柄采用防滑工程塑料材质，铰接销轴采用镀锌亮面金属材质，整体渲染效果贴近真实工业设备的视觉表现，能够清晰呈现各部件的位置关系与功能分区。结构设计上，该反铲臂采用多段铰接式折叠结构，包含大臂、小臂、铲斗三个主要工作段，每一段都配套独立的液压驱动油缸，可实现大臂举升回落、小臂收放、铲斗翻转的独立动作，同时配套的安装基座可直接固定在小型履带或轮式装载设备的尾部，集成的多路操作阀组可实现单动作操控与复合动作联动，满足小型土方作业、庭院施工、农牧场物料清理等场景的挖掘作业需求。设计过程中重点优化了臂架的受力结构，对臂架弯折处、油缸铰接耳板位置做了加强筋设计，在保证整体结构强度的前提下尽可能降低臂架自重，减少对装载设备本身的负载压力；同时对各铰接点的转动行程做了限位设计，避免油缸超行程伸出引发的结构损坏，液压管路的排布沿臂架内侧走线，配套固定管卡避免作业过程中管路晃动磨损，铲斗部分采用耐磨斗齿设计，斗齿与斗体采用可拆换连接结构，磨损后可单独更换斗齿降低维护成本。整个模型的装配关系完全按照实际生产的装配流程搭建，各部件之间保留了合理的装配间隙，转动副位置设置了合理的运动约束，可直接导入运动仿真模块模拟挖掘作业的全流程动作，验证各工作姿态下的结构干涉情况与受力状态，为后续的实物试制、结构优化提供可靠的三维数据支撑，也可作为小型工程机械设计的参考案例，用于相关结构的方案论证与教学演示。
