双联欧标嵌入式墙面插座三维设计作品

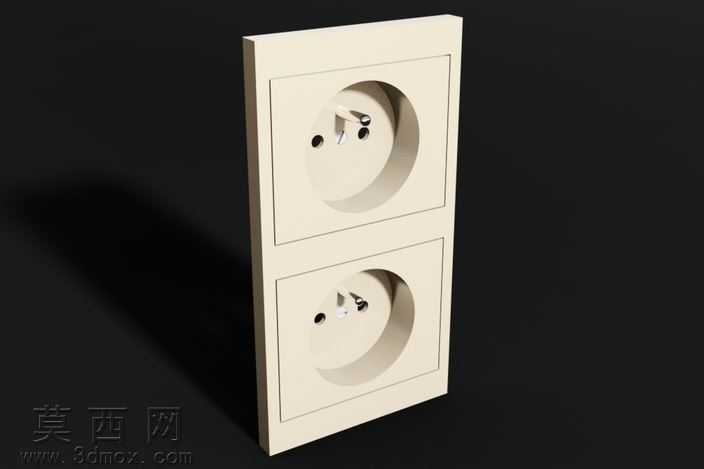

本作品为双联欧标嵌入式墙面插座的三维建模设计成果，建模阶段采用参数化建模逻辑，先以二维草图绘制单联欧标插座的面板轮廓、圆形插孔座基准线，通过拉伸命令生成面板基础厚度，再对插孔区域做凹陷切除处理，精准还原欧标插座两孔加接地触点的插孔结构特征，之后通过线性阵列命令完成双联插座的上下排布，保证两个插座单元的间距、对齐精度符合民用墙面插座的通用安装规范。材质设置阶段，面板部分采用哑光米白色PC阻燃塑料材质，调整材质的漫反射颜色为暖调米白，粗糙度参数设置为0.75，还原家用插座面板的磨砂哑光质感，避免渲染时出现不合理的高光反射；插孔内部的金属接触片部分设置为锡磷青铜材质，调整金属度参数为0.85，粗糙度为0.3，呈现出金属触点的半哑光金属质感，同时为面板边缘添加0.5mm的圆角特征，还原真实产品的边缘倒角工艺，避免尖锐直角的生硬感。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，打出插座的立体阴影，突出面板的层次结构，辅光源从正面补光，弱化暗部死黑区域，背光源添加微弱轮廓光，勾勒插座的侧边轮廓，让模型在深色背景下更具立体感，同时开启环境光遮蔽效果，强化插孔凹陷处、面板拼接缝隙处的阴影细节，提升模型的真实感。结构设计上严格遵循嵌入式安装的逻辑，面板背部预留了标准86型暗盒的安装卡位结构，两个插座单元的内部走线空间做了连通处理，符合实际电工布线的需求，整体模型的尺寸比例完全参照市面主流双联欧标墙面插座的实物尺寸缩放，所有结构特征均服务于实际生产安装的合理性，没有冗余的装饰性结构，还原民用墙面插座简约实用的设计特点，建模过程中对所有特征做了参数化关联，后续可直接修改参数调整为单联、三联等不同规格的同系列插座模型，具备较强的可编辑性。
