工业起重吊装用滑轮式吊钩结构设计

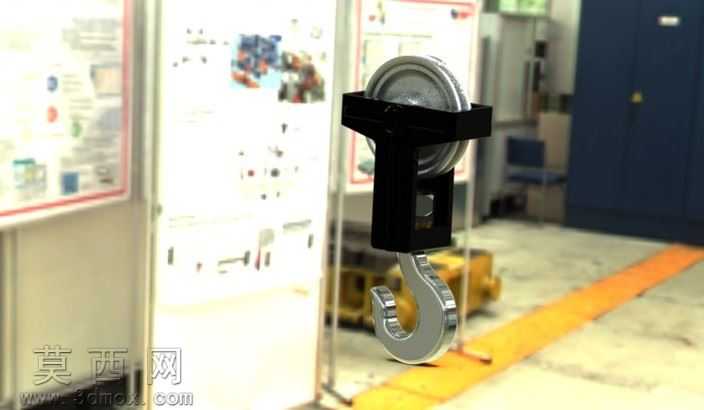

本作品为工业起重作业场景配套的滑轮式吊钩三维建模设计，整体围绕起重吊装的实际工况需求展开结构规划，建模过程中严格遵循起重机械的受力设计规范，对吊钩、滑轮架、内置滑轮、连接销轴等核心部件进行1:1等比例还原，确保各部件的装配间隙、配合公差完全符合实际生产加工的精度要求。建模阶段优先采用参数化建模逻辑，对吊钩的钩身曲率、钩头开口尺寸、滑轮的绳槽弧度、架体的安装孔位等关键尺寸进行参数绑定，方便后续根据不同额定起重量的需求快速调整模型参数，适配多规格起重设备的配套使用需求。材质设计上结合真实部件的加工工艺进行区分，吊钩本体采用高强度合金结构钢材质，渲染时赋予金属镀铬后的亮面金属质感，还原实际产品表面经过热处理、抛光镀铬后的高反光金属特性，清晰展现钩身的流畅曲面轮廓与加工精度；滑轮架部分采用黑色碳素钢材质，模拟表面喷涂防锈漆后的哑光磨砂质感，与亮面吊钩形成鲜明的视觉区分，同时还原架体的棱角结构与加强筋设计，凸显部件的承重结构强度；内置滑轮采用铸铁材质，赋予深灰色哑光金属质感，准确还原绳槽的防滑纹理结构，清晰展现滑轮与架体、销轴的转动配合关系。结构设计上充分考虑起重作业的受力特性，滑轮架采用对称式框型结构，两侧板通过顶部横梁与底部吊钩连接座形成封闭受力框架，避免吊装过程中架体出现形变；吊钩与架体的连接部位设置推力轴承结构，确保吊钩可在承重状态下灵活转动，适配不同角度的吊装作业需求；滑轮与架体之间设置耐磨衬套结构，减少长期转动带来的部件磨损，延长吊具的整体使用寿命。渲染阶段采用工业车间实景作为展示背景，搭配柔和的顶光与侧光组合，准确呈现不同材质部件的光影反射效果，既清晰展现各部件的结构细节与装配关系，也还原了该吊钩在实际工业生产场景中的应用状态，可用于起重机械的结构教学、产品展示、装配模拟以及后续的工程出图、生产加工参考。
