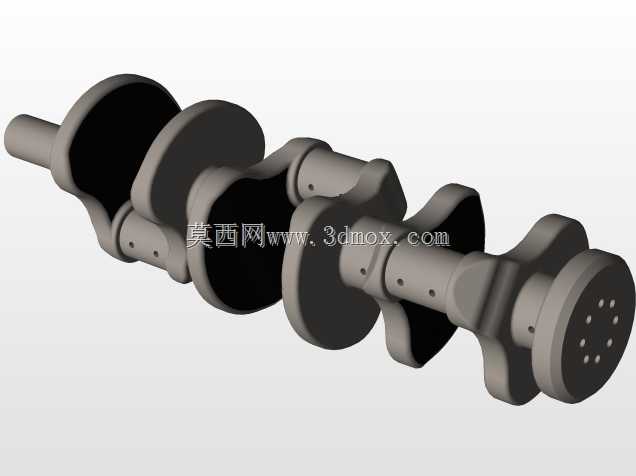

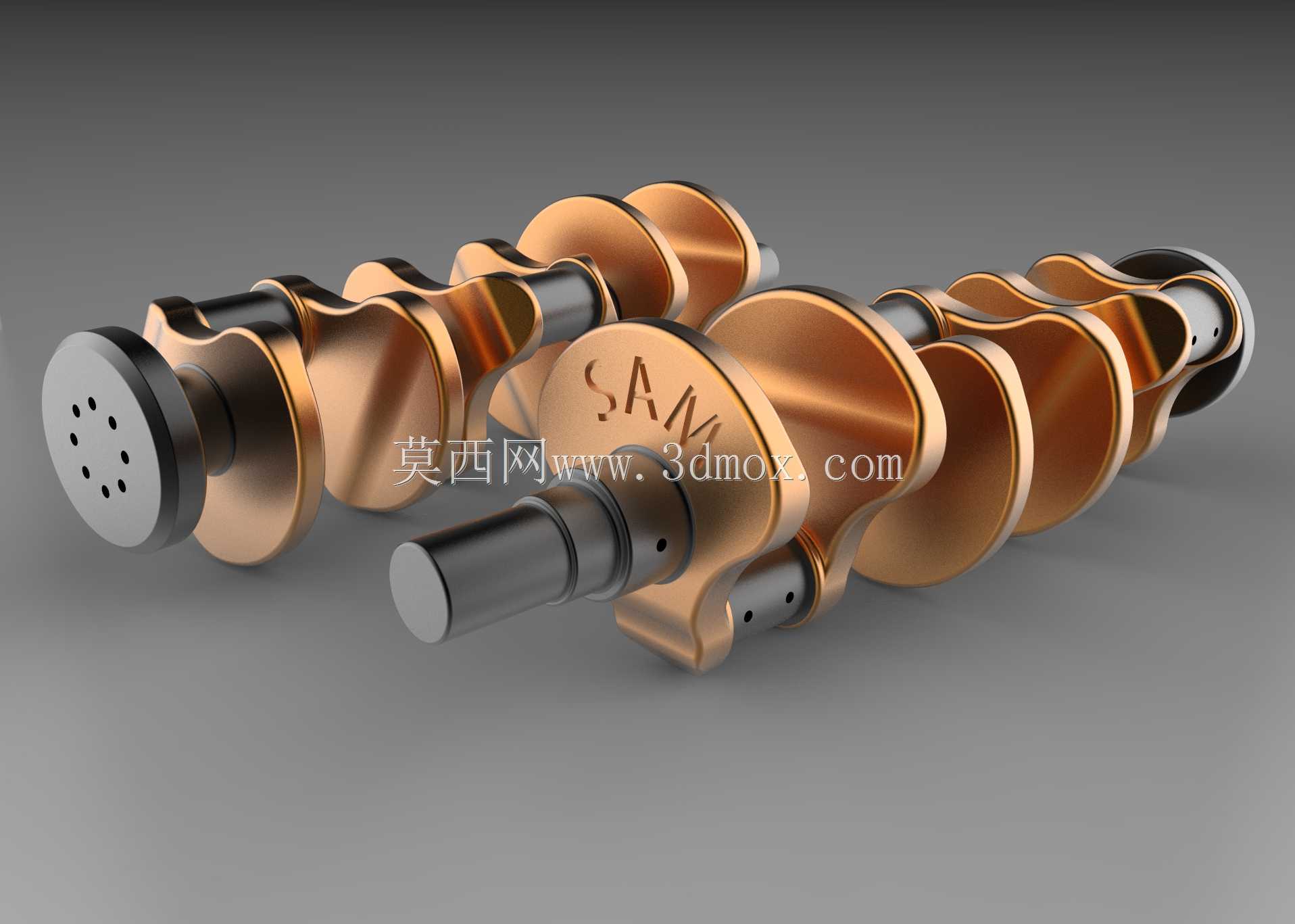

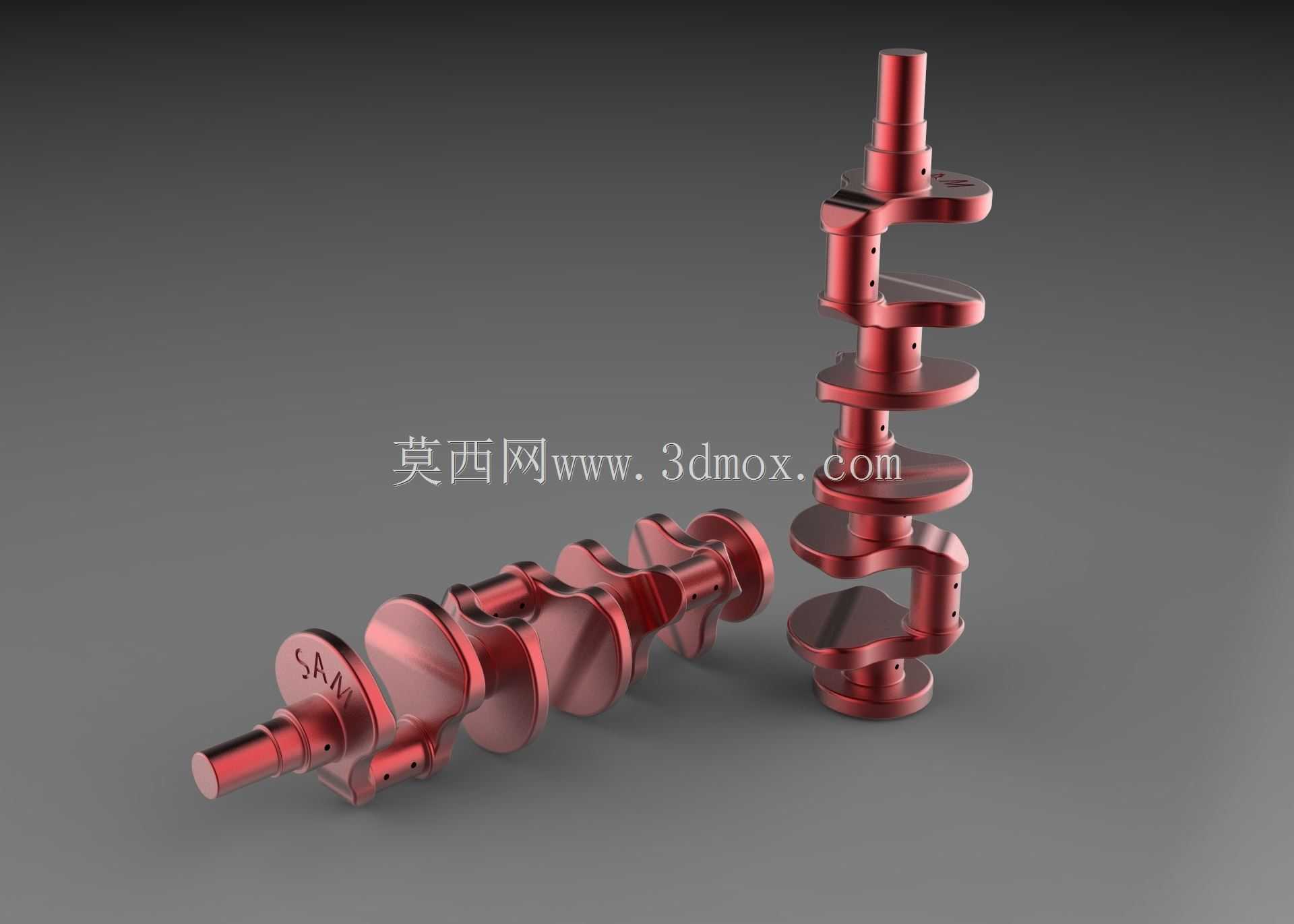

内燃机用多拐曲轴结构三维设计

这款曲轴结构主要适配往复式内燃机的动力输出场景，在车用汽油机、小型柴油机以及固定式动力机组中都能见到同类结构的应用，作为内燃机核心运动转换部件，它承担着将活塞往复直线运动转化为旋转扭矩的核心作用，所有连杆轴颈承接活塞连杆组传递的爆发压力，通过主轴颈将扭矩输出给后端飞轮与传动系统，同时还要驱动前端的配气机构、冷却水泵、机油泵等附属部件运转。从结构设计来看，这款多拐曲轴采用整体式锻造结构布局，各曲柄销按照对应的气缸点火间隔角错开布置，保证各缸做功行程均匀错开，让动力输出更平顺，避免运转过程中出现过大的扭矩波动。设计过程中重点平衡了曲柄臂的配重结构，每段曲柄臂都做了偏心配重处理，用来抵消曲柄销与连杆大头旋转运动产生的离心力，以及活塞往复运动产生的一阶、二阶往复惯性力，减少整机运转时的振动载荷，降低主轴颈与轴瓦之间的附加冲击载荷。主轴颈与曲柄销之间采用大圆角过渡设计，避免应力集中导致的疲劳断裂，这也是曲轴结构设计中最核心的细节，圆角的曲率半径需要匹配轴颈直径做匹配计算，既要保证足够的承载截面，又不能过大影响连杆大头的装配空间。轴颈表面设计有对应的润滑油道孔，主油道从主轴颈内部斜向贯通至曲柄销表面，工作时机油泵输送的压力润滑油会通过油道到达轴颈与轴瓦的配合间隙，形成稳定的油膜承载层，避免金属直接接触出现干磨。安装边界上，前后端主轴颈的直径公差、轴向定位台肩的宽度尺寸都严格匹配对应机型的缸体主轴承座孔尺寸，后端法兰的螺栓孔分布圆直径与飞轮定位止口尺寸适配对应规格的飞轮组件，前端轴颈的键槽尺寸匹配皮带轮、正时齿轮的安装要求，装配时需要保证各主轴颈的同轴度公差在设计范围内，避免出现轴瓦偏磨的问题。曲柄臂的厚度与宽度经过受力校核，能够承受最高爆发压力下的弯曲与扭转复合载荷，材料选用常用的调质合金钢，表面做高频淬火处理提升轴颈的耐磨性，配重块的外形轮廓做了圆弧修形，避免高速旋转时搅动曲轴箱内的机油造成过大的搅油阻力损失。
