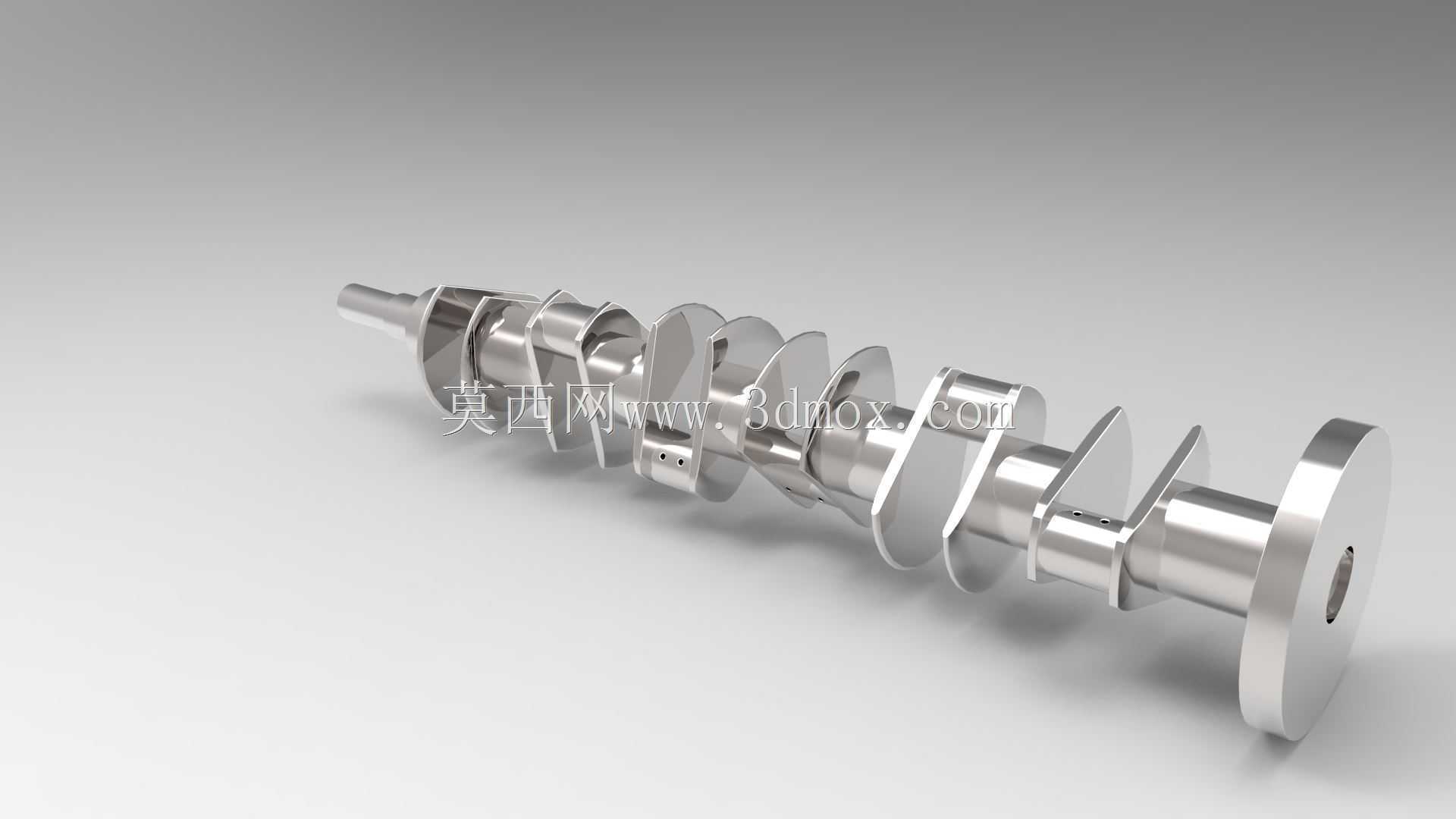

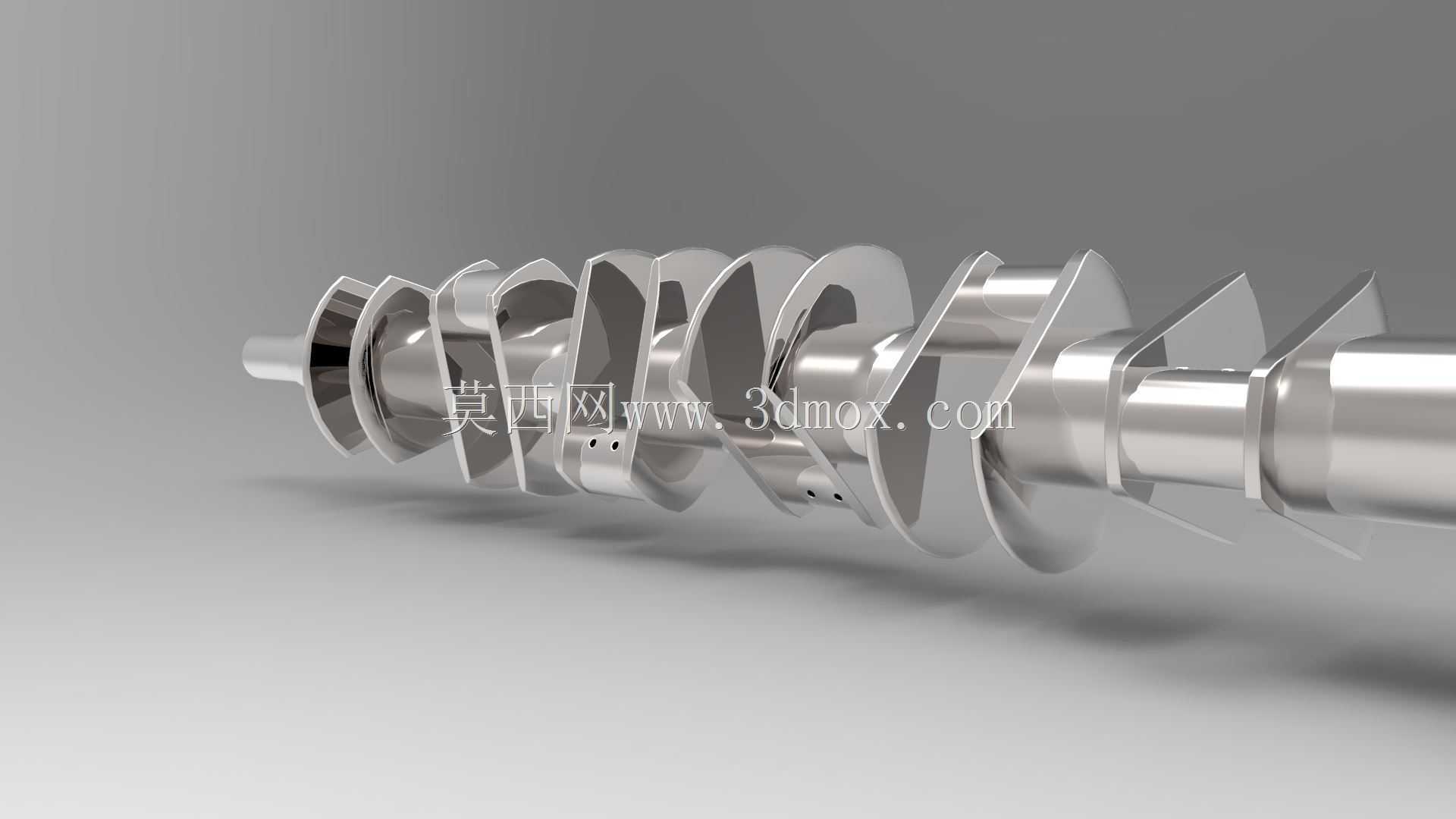

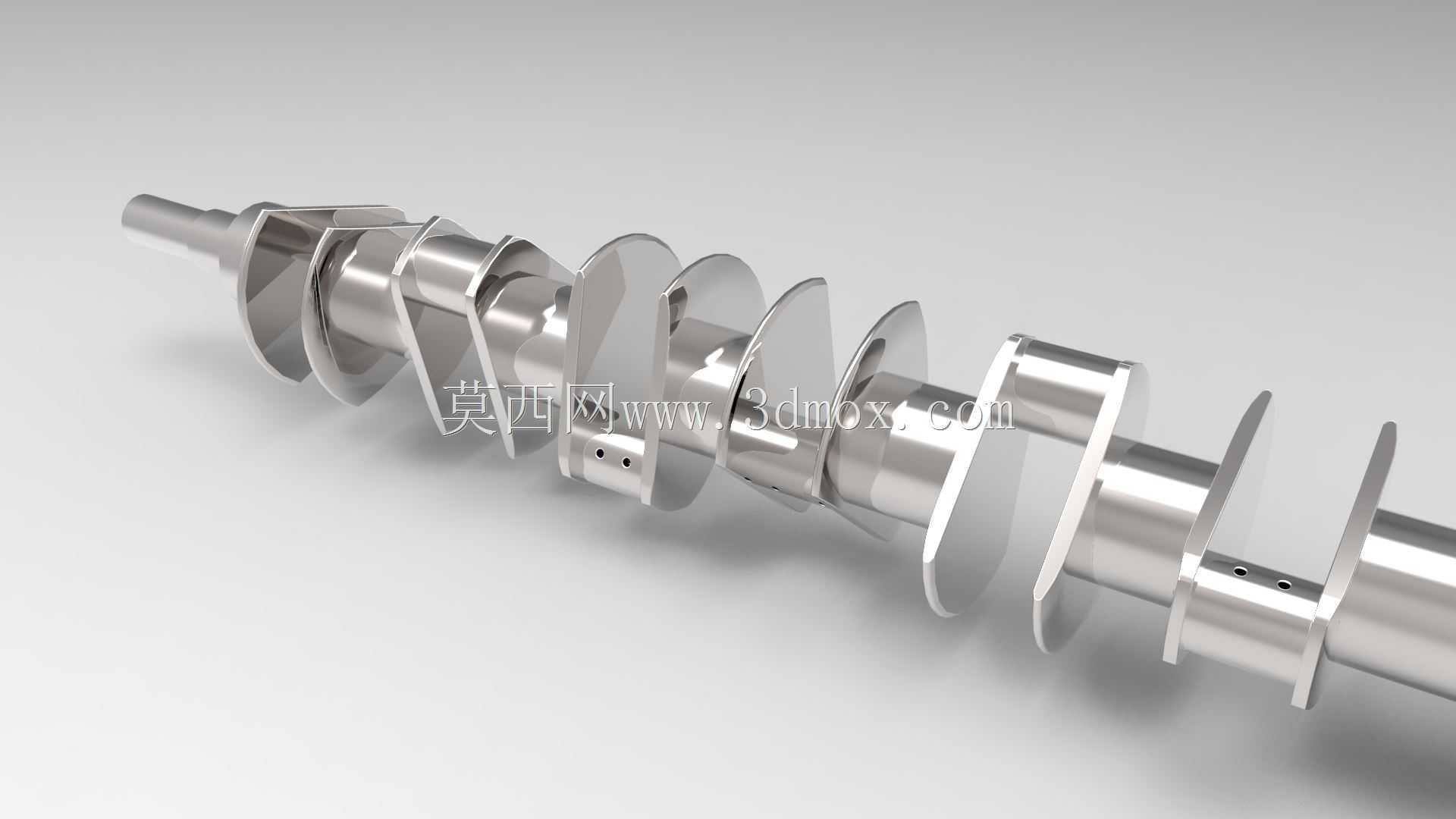

汽车发动机多缸平衡式曲柄结构

项目分类:3D模型 发布时间:2021-08-05 ID:219578
  • 汽车发动机多缸平衡式曲柄结构
  • 汽车发动机多缸平衡式曲柄结构
  • 汽车发动机多缸平衡式曲柄结构
  • 汽车发动机多缸平衡式曲柄结构

在往复式内燃机的动力传递链路里,曲柄是把活塞的直线往复运动转化为曲轴旋转扭矩的核心执行部件,这套结构的设计精度直接决定了发动机运转的平顺性、动力输出效率以及整机NVH表现,广泛适配乘用车、商用车的多缸汽油、柴油发动机,也可在部分往复式压缩机、柱塞泵的动力端做同原理结构适配。从实际装车场景来看,曲柄的各段轴颈需要和连杆大头轴瓦、主轴承轴瓦做高精度配合,轴颈表面的粗糙度、圆柱度公差直接影响摩擦副的磨损寿命,设计阶段需要预留合理的油道开孔位置,保证压力润滑的机油能持续输送到各配合面,避免高转速下出现干磨烧瓦的故障。这套曲柄采用全平衡式结构布局,每一段曲柄臂都对应做了偏心配重设计,配重块的轮廓经过动平衡校核,能抵消活塞连杆组往复运动产生的一阶、二阶惯性力,减少发动机高转速运转时的整机振动,降低曲轴主轴承的交变载荷冲击。设计过程中首先要匹配对应缸数的发火顺序,确定各曲柄销的相位角,四缸机型通常采用180度相位差的平面曲轴布局,保证各缸做功间隔均匀,动力输出没有明显的扭矩断点;曲柄臂的过渡圆角需要做圆弧强化处理,避免应力集中在轴颈和臂的连接位置,防止长期交变载荷下出现疲劳断裂。安装边界上,主轴颈的同轴度公差需要控制在微米级,各曲柄销的偏心距直接决定活塞的行程长度,进而影响发动机的排量与压缩比,装配时曲柄的轴向定位需要和止推片配合,预留合理的轴向热膨胀间隙,避免工作温度升高后零件热胀出现卡滞。曲柄表面通常会做淬火处理提升表面硬度,配重块的边缘做了倒角钝化,减少装配过程中对周边零件的刮碰,油道孔内部做了去毛刺处理,避免金属碎屑在机油循环中划伤轴瓦表面。在做三维建模时,各段轴颈的配合尺寸需要严格对应轴承的标准选型尺寸,配重块的质心位置需要反复校核,保证动平衡量满足量产要求,曲柄臂的厚度需要根据发动机的最大爆发压力做强度校核,避免高负荷下出现塑性变形。
