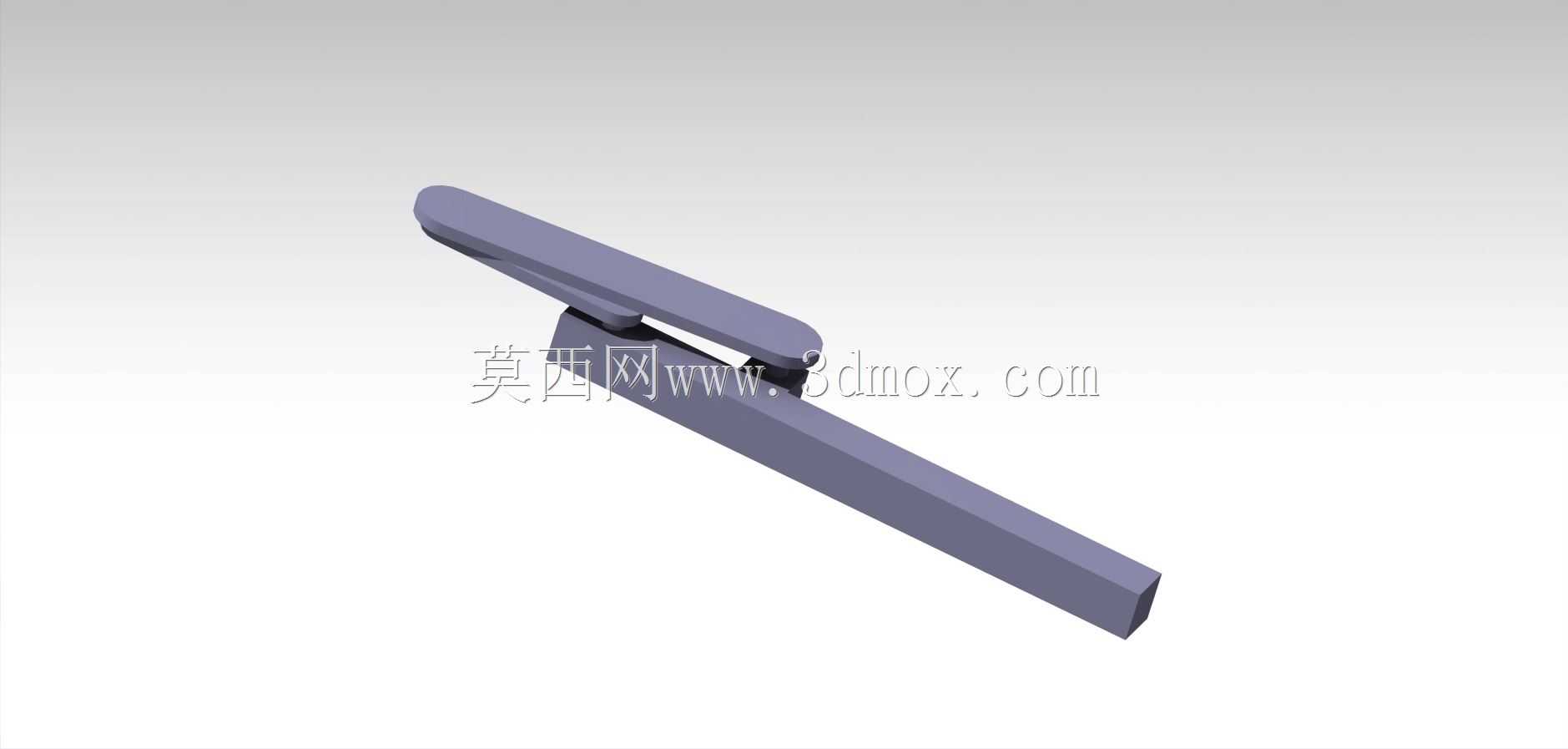

在各类需要实现回转运动与直线往复运动转换的机械场景中,曲柄连杆结构是应用范围极广的基础传动单元,从内燃机的动力输出端,到冲压设备的执行端,再到各类自动化送料机构的动力传递路径上,都能看到这类结构的身影。这套仿真结构完整还原了曲柄转动过程中与连杆的配合逻辑,建模时优先考虑了运动副的干涉校验,在初始装配阶段就对曲柄销与连杆大头的配合间隙做了预留,避免运动过程中出现面与面的硬摩擦干涉。从实际安装边界来看,曲柄的回转半径决定了连杆末端的往复行程范围,设计时需要根据配套设备的行程需求反推曲柄的偏心距,同时要校核连杆在运动到上下止点时的空间占位,避免与周边的机架、护罩等固定部件发生碰撞。结构的功能特性上,这套仿真完整复现了曲柄整周转动时,连杆随动过程中的角度变化、速度传递规律,能够直观展示急回特性的形成过程,对于需要优化传动效率、降低运动冲击的设计场景来说,可以直接通过调整曲柄与连杆的长度比,来匹配不同工况下的动力输出需求。设计思路上没有采用冗余的加强结构,而是以最基础的杆状结构还原传动本质,曲柄部分采用等截面长杆结构,与回转轴的连接位置做了局部加厚处理,保证扭矩传递过程中的结构强度,连杆部分同样采用矩形截面杆体,两端的铰接孔位置做了同轴度校验,确保运动过程中不会出现卡滞。在实际设备适配中,这类结构的安装基准通常以曲柄的回转轴中心为定位原点,需要保证回转轴的支撑座有足够的刚性,避免高速转动时出现径向跳动,连杆末端的铰接点需要与被驱动的直线运动部件保持平行,防止运动过程中出现侧向分力加剧铰接部位的磨损。这套仿真结构可以直接作为各类传动机构设计的基础参考,在进行非标设备设计时,能够快速验证不同尺寸参数下的运动轨迹,减少实物试错的成本,同时也能帮助刚接触机械结构设计的人员直观理解曲柄连杆机构的运动原理,掌握运动副约束的设置逻辑。
- 上一篇:燃气轮机压气机轮盘叶片组结构设计
- 下一篇:搭载D12-3发动机的战术火箭结构设计
- 全部评论(0)
- 模板大小: 232.47 KB
- 售价:5金币
- 下载次数: 24
- 系统要求: CATIA,Rendering
- 软件分类: 曲柄
