微纳传动结构纳米马达三维设计

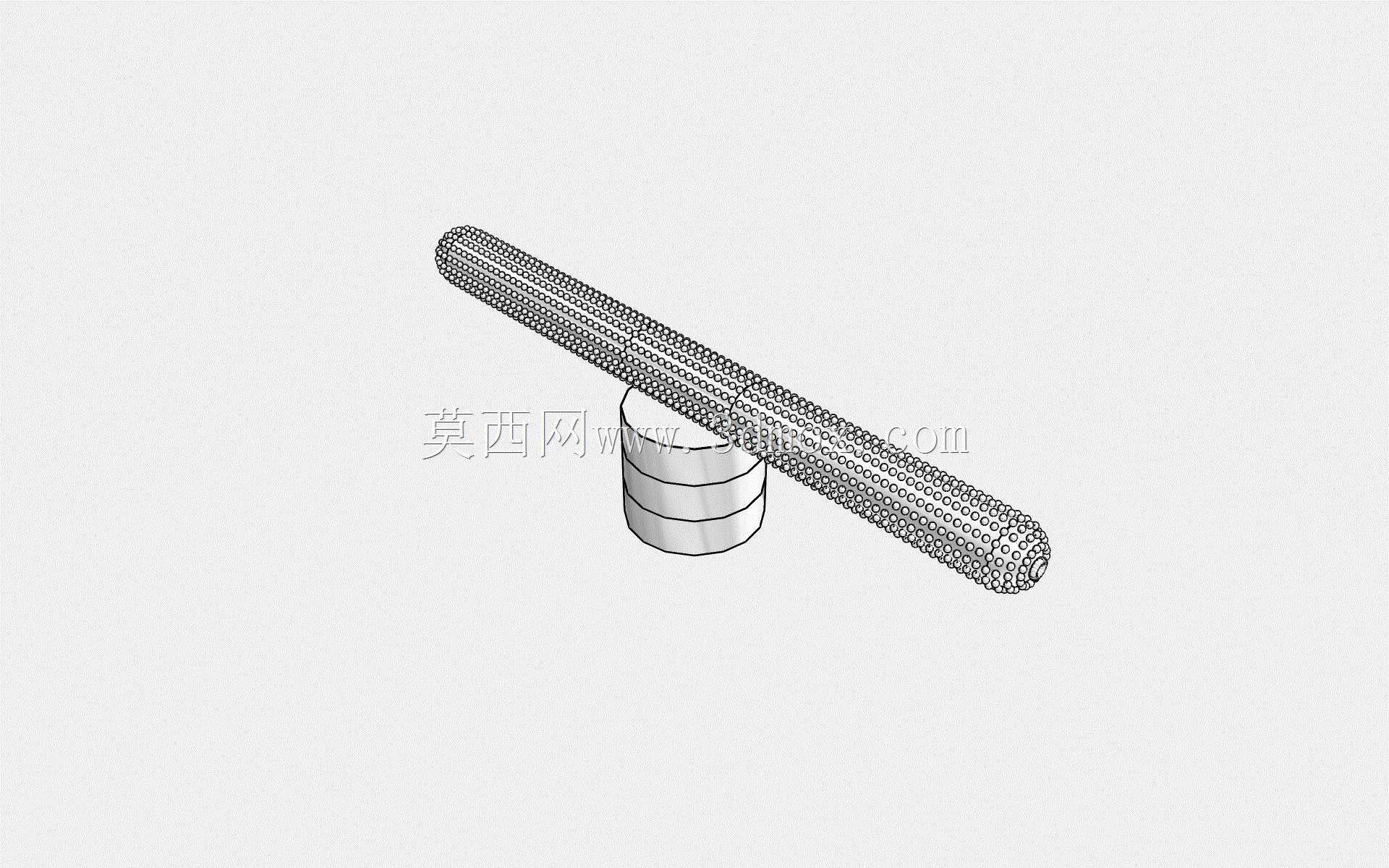

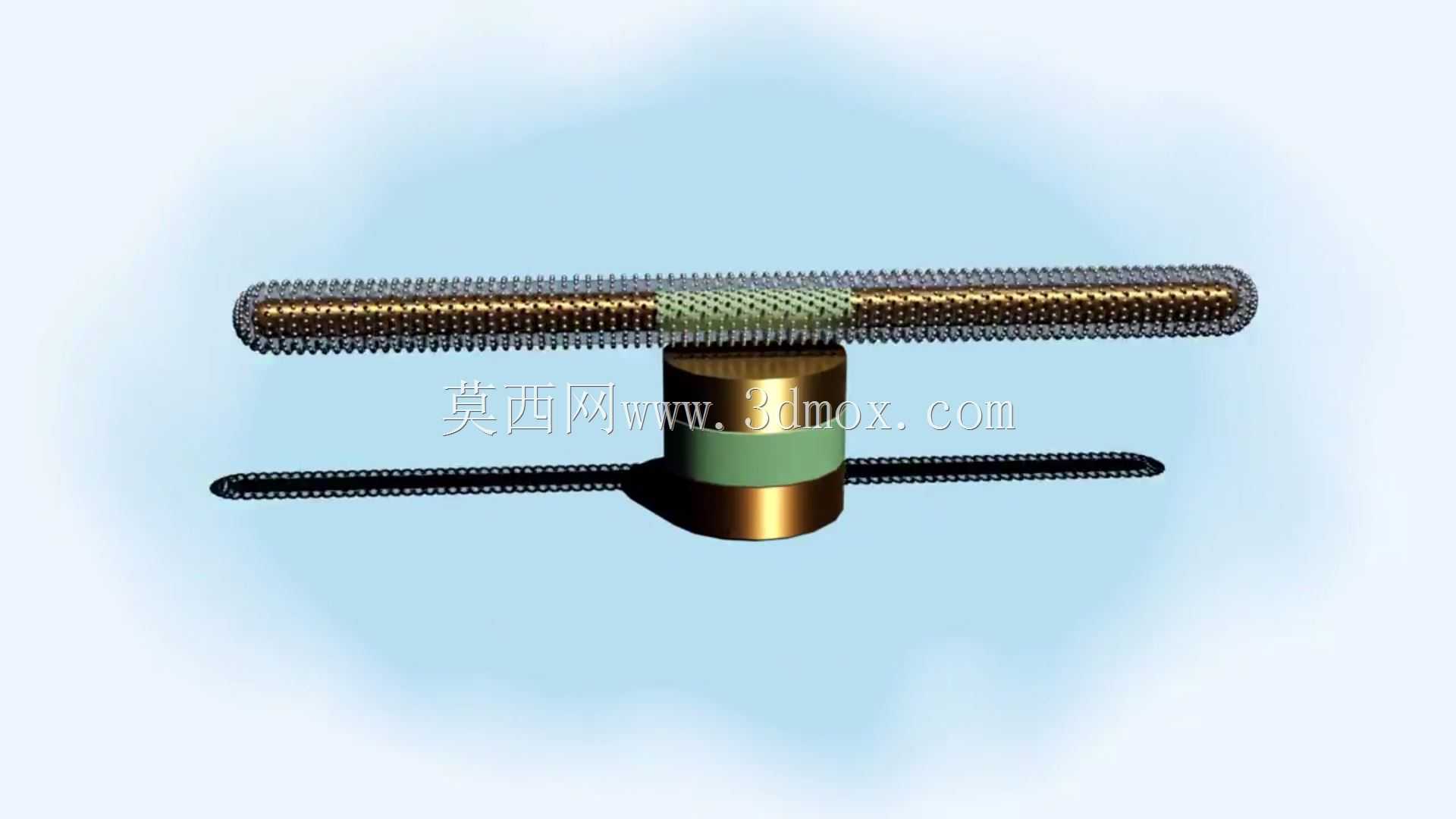

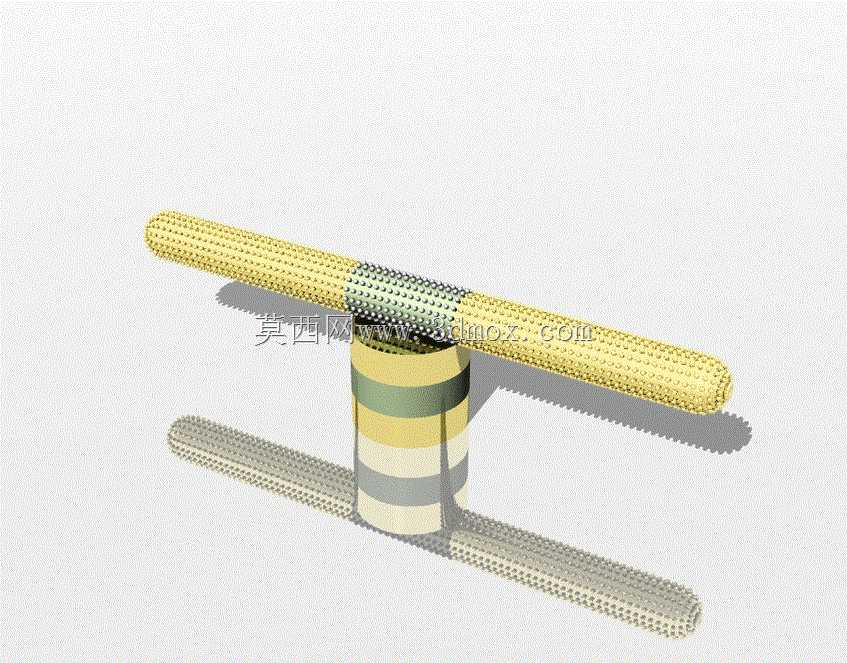

在微机电系统集成、精密微纳操控、生物医学靶向递送这类对驱动单元尺寸有严苛要求的场景中，传统电磁驱动马达受限于绕组结构、磁隙尺寸的物理边界，很难将整体外径压缩到毫米级以下，纳米马达这类基于微纳尺度传动原理设计的驱动结构，刚好填补了微小型作业场景下的动力输出空白。从结构设计逻辑来看，该纳米马达采用同轴嵌套的轴套配合结构，中间的柱状主体为定子支撑段，上下贯穿的长杆状结构为动力输出轴，输出轴表面做了等距点阵式的纹理处理，一方面是为了增大轴表面与传动介质的接触摩擦力，避免微尺度下传动打滑，另一方面这类点阵结构在微纳加工过程中可以有效释放结构应力，降低薄膜沉积或者刻蚀过程中出现的结构翘曲概率。定子段采用多段分层的环形结构设计，每一层环带对应不同的功能分区，部分环带预留了驱动信号的接入点位，部分环带做了绝缘隔离处理，避免微尺度下相邻电极出现爬电击穿的问题，分层结构也方便后续根据实际输出扭矩需求，增减驱动段的数量，灵活调整马达的整体动力参数。从安装边界来看，该马达的柱状主体外径控制在极小的尺寸范围内，输出轴的两端伸出长度对称，安装时可以采用两端支撑或者单端悬臂的固定方式，支撑座的内孔尺寸与定子段外径做间隙配合，配合公差控制在微级精度即可满足装配要求，不需要额外设计复杂的密封或者锁紧结构，适配微流控芯片、微操作机器人、微创医疗介入器械这类内部安装空间极度紧凑的设备。实际应用中，这类纳米马达可以在低电压驱动下实现连续旋转或者直线往复输出，相较于传统的压电驱动微马达，它的结构零件数量更少，整体装配难度更低，不需要额外设计减速增扭的齿轮组，依靠轴面与定子内壁的直接接触传动就能实现动力传递，在小空间作业场景下的可靠性更高。设计过程中还充分考虑了微尺度下的摩擦损耗问题，轴与套的配合面预留了固体润滑层的涂覆空间，不需要额外加注液态润滑剂，避免润滑剂泄漏污染微系统内部的作业环境，适配洁净度要求较高的微纳作业场景。
