车用G250型发电机结构三维数模

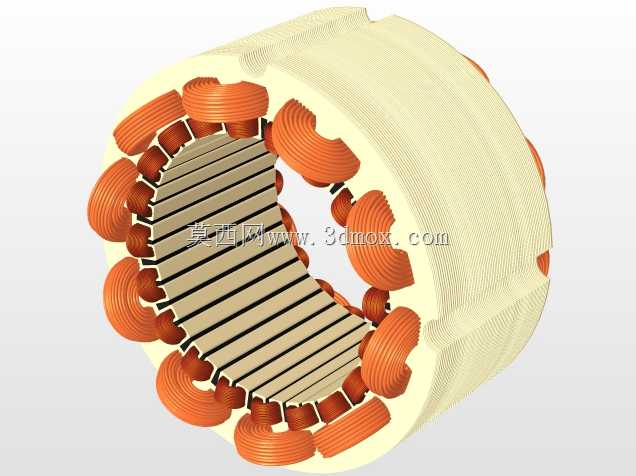

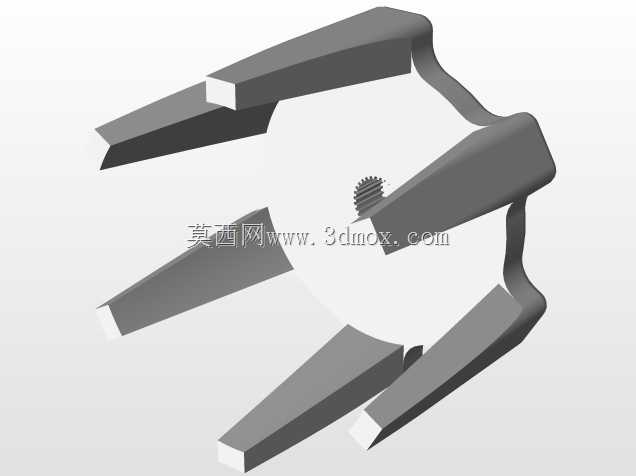

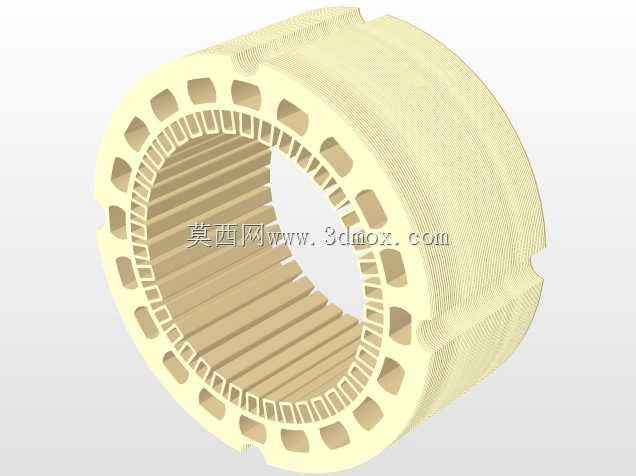

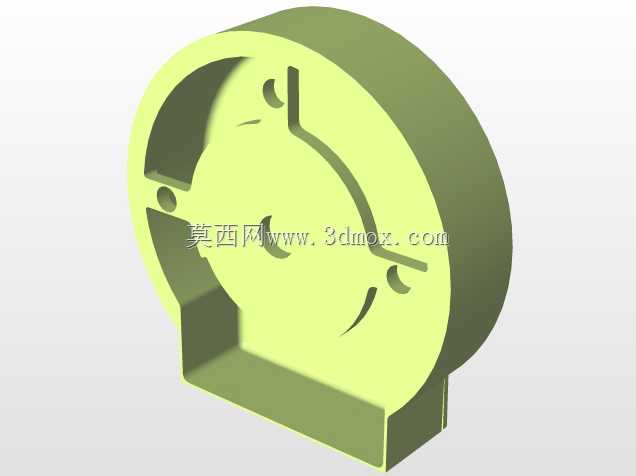

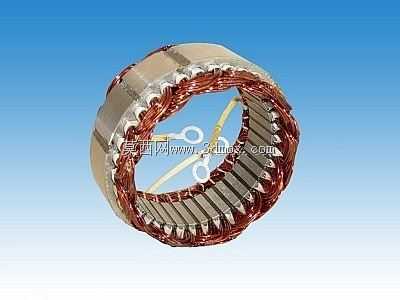

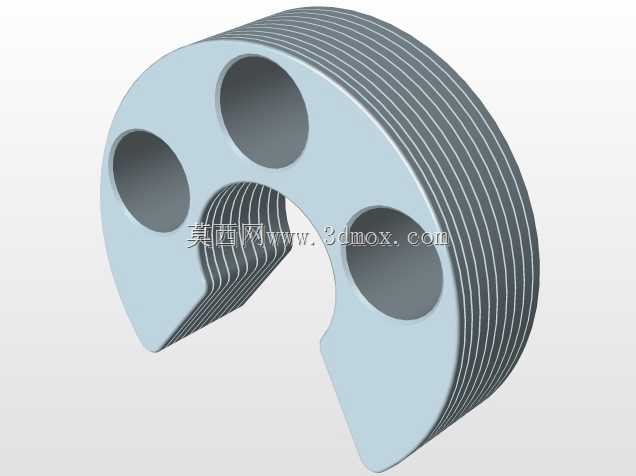

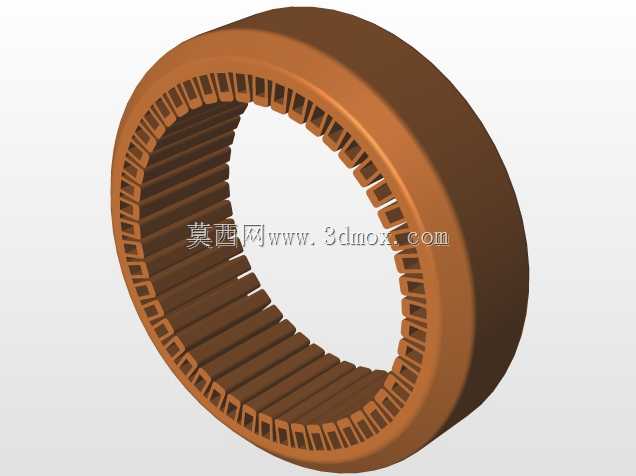

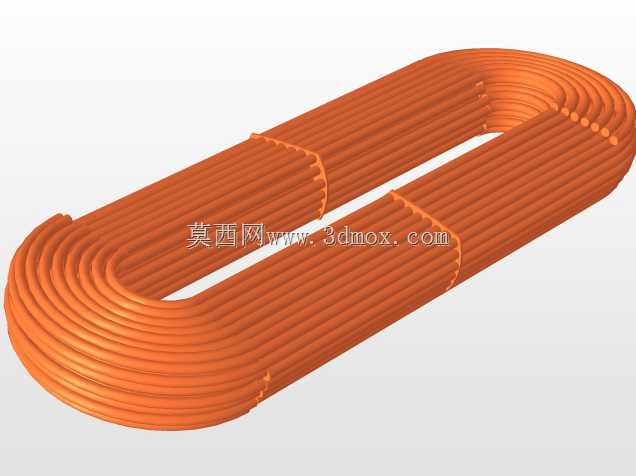

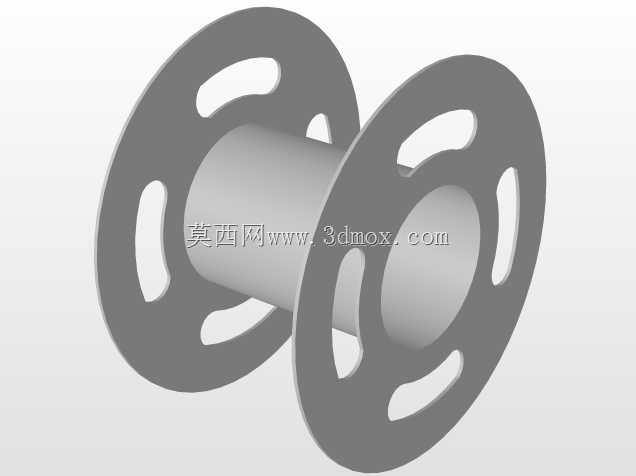

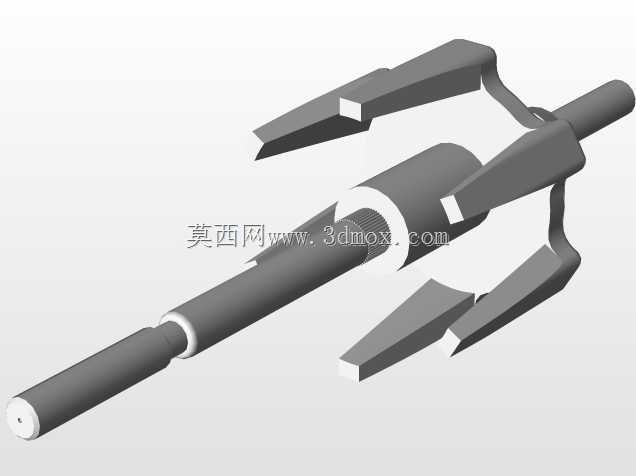

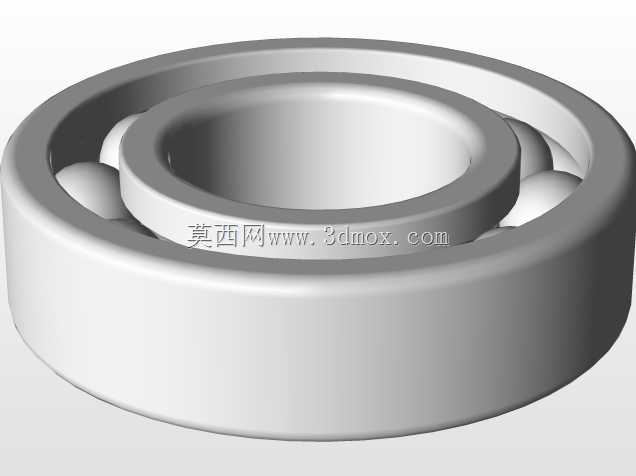

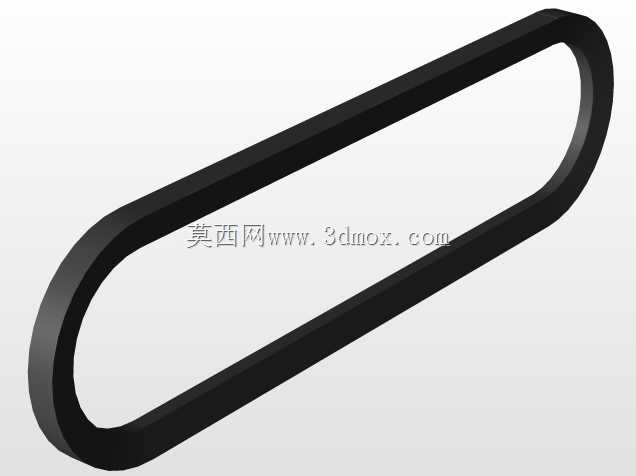

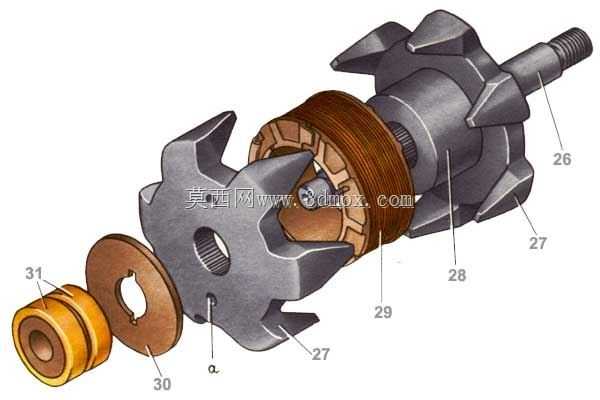

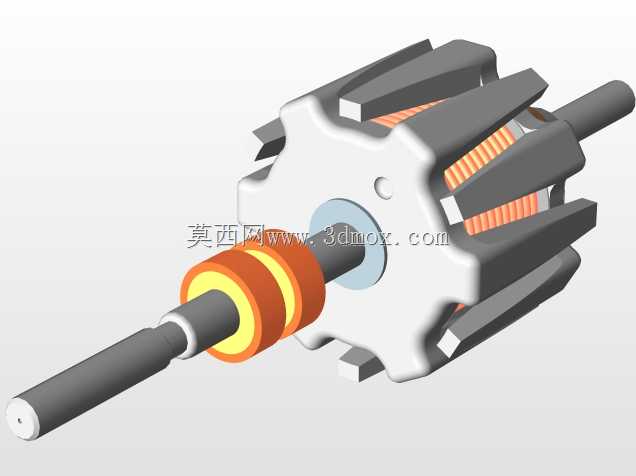

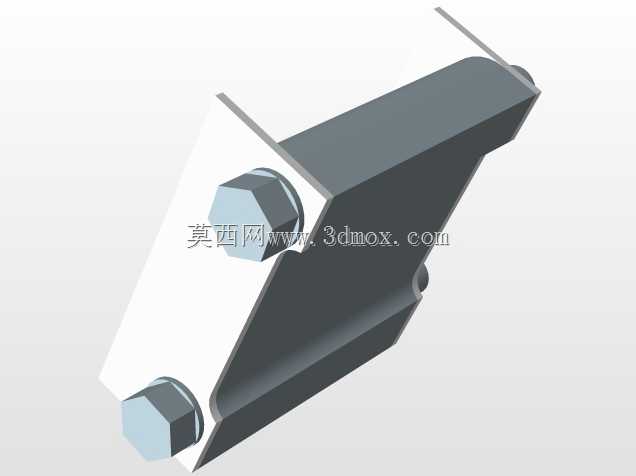

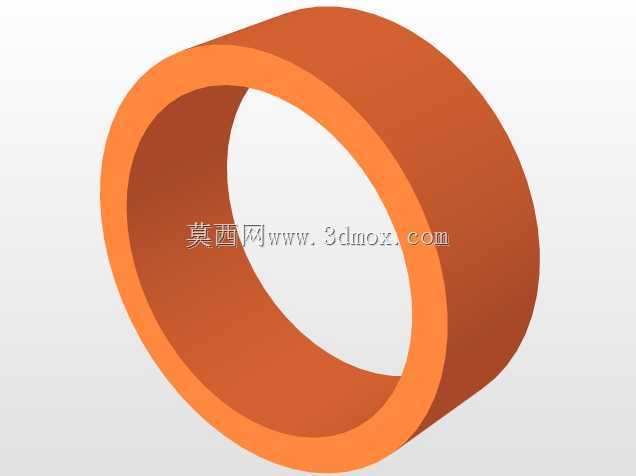

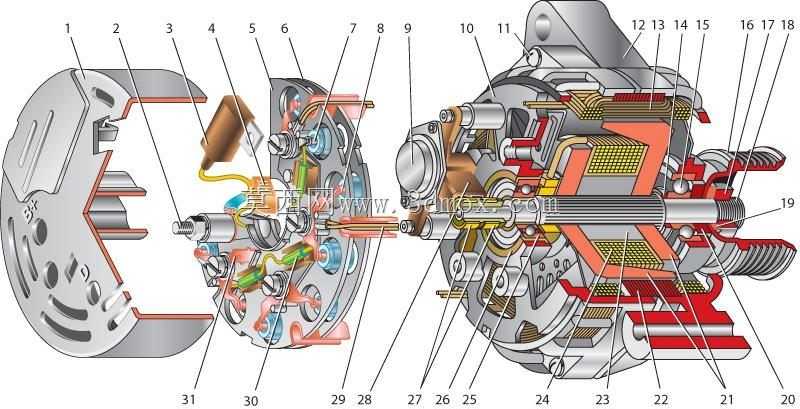

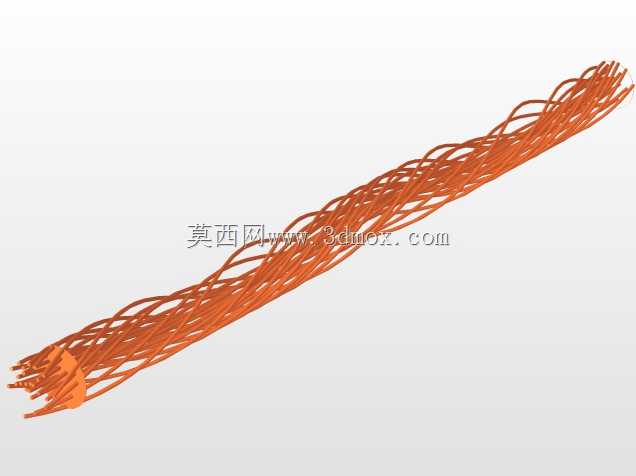

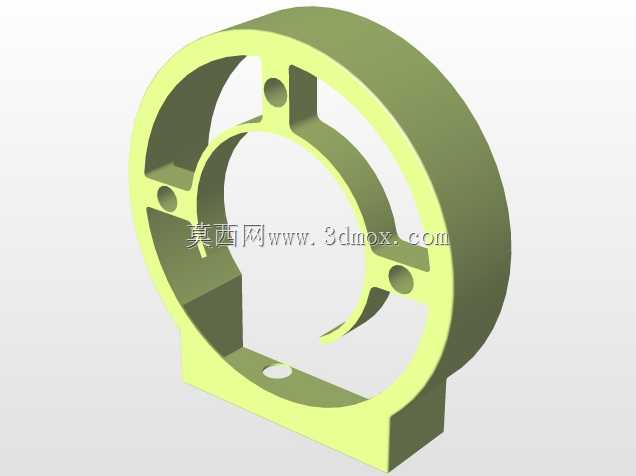

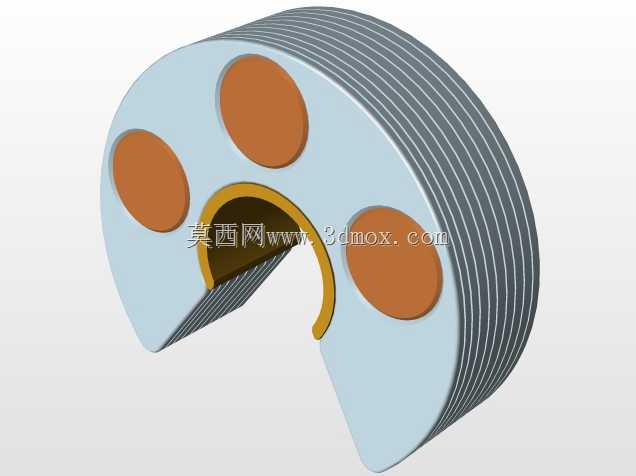

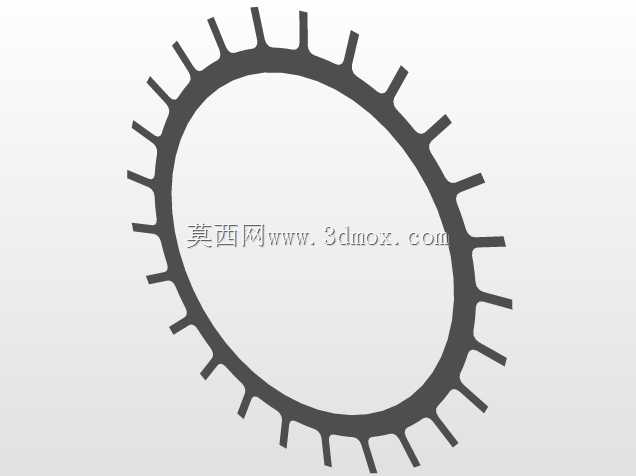

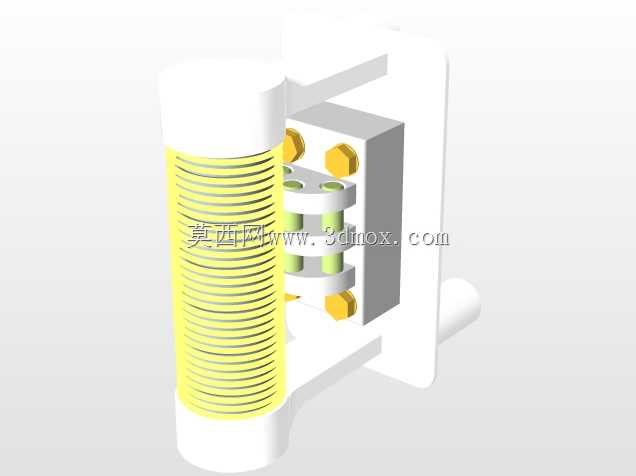

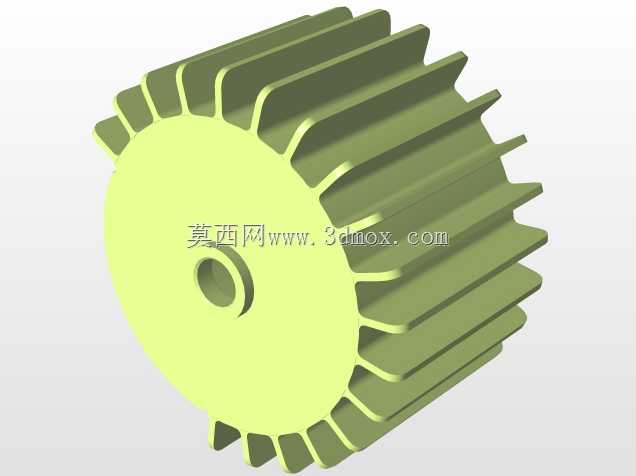

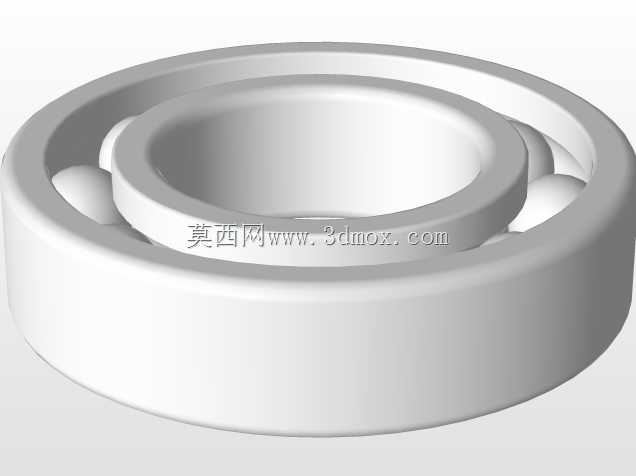

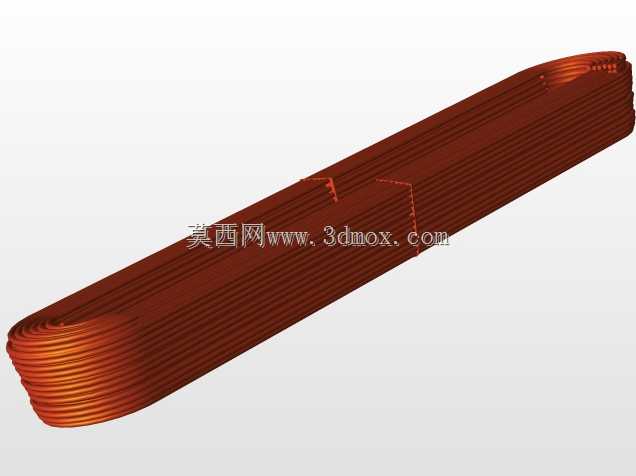

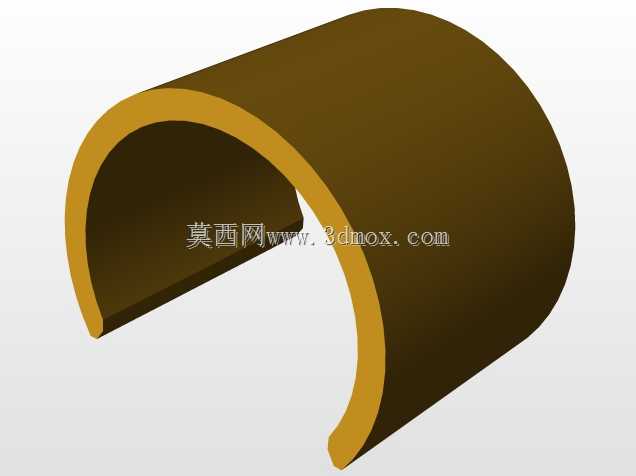

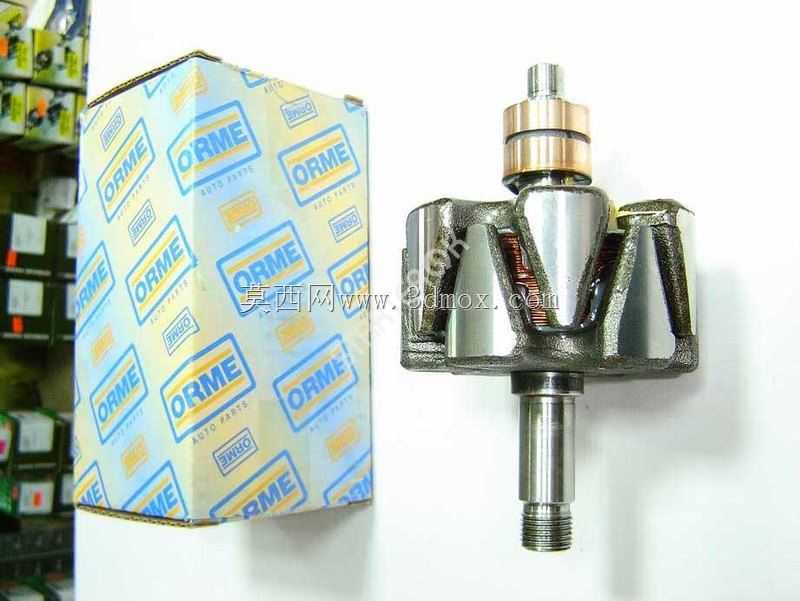

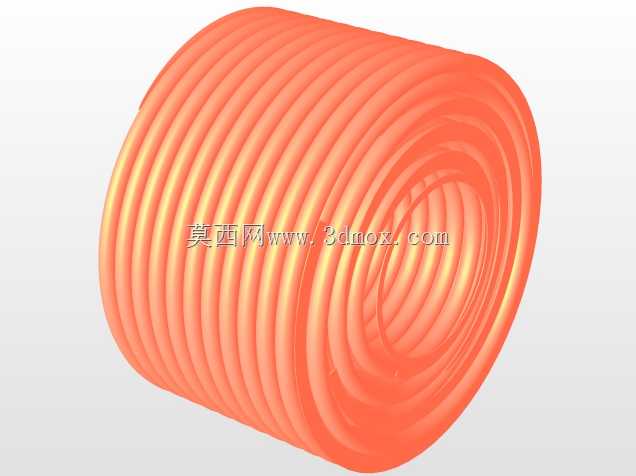

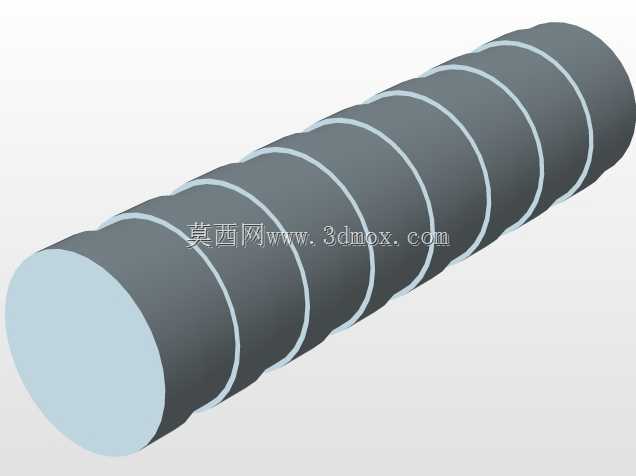

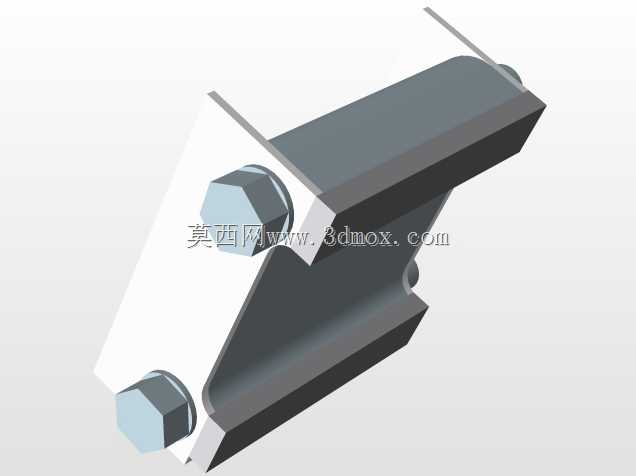

该模型还原的是车用励磁式发电机的完整结构，这类设备广泛搭载在传统燃油乘用车辆、小型工程作业车辆的动力舱内，核心作用是在发动机运转工况下，为整车车载用电负载持续供电，同时为车载启动蓄电池补充充电，替代蓄电池承担车辆运行阶段的主要供电任务，避免蓄电池持续亏电影响启动性能。从结构设计逻辑来看，建模时优先还原了励磁绕组的布置路径、转子铁芯的磁路闭合结构，以及定子线圈的排布间距，所有配合面的公差预留都符合车用发电机的实际装配要求：转子与定子之间的气隙控制在合理区间，既避免运转过程中转子扫膛引发的结构磨损，也能保证磁路传导效率，降低励磁损耗。模型完整呈现了发电机的安装边界，包括前端盖的挂耳安装孔位尺寸、后端接线插头的定位凸台结构，以及皮带轮端的轴伸长度，这些尺寸参数可直接用于动力舱的布置校核，匹配不同车型的安装支架设计时，无需反复测量实物就能确认干涉风险。从功能实现的结构对应来看，模型还原了整流器的安装腔室、电压调节器的固定卡槽，以及前后端盖的轴承安装位，其中前端轴承选用密封式深沟球轴承，可承受皮带传动带来的径向载荷，后端轴承选用小尺寸向心轴承，抵消转子高速旋转时的轻微轴向窜动；外壳上的散热筋结构按照实际散热需求排布，顺着转子旋转的气流方向设计，能在运转时带动空气流经绕组表面，带走大负载工况下产生的热量，避免绕组过热导致绝缘老化。接线端的插头结构做了防呆设计建模，不同针脚的卡槽位置与整车线束端完全匹配，可避免装配时接反励磁线与输出线，导致发电机无法建压的问题；转子上的滑环与碳刷架的配合间隙也做了还原，能直观展示碳刷的磨损行程，方便后续做维护结构的设计校核。建模时所有连接螺栓的孔位都按照通用紧固件标准预留了沉头深度，端盖合箱面的密封胶槽结构也完整呈现，可满足IP防护等级的设计要求，避免车辆涉水时水汽进入发电机内部造成绕组短路。
