简易点焊工装夹具三维结构设计

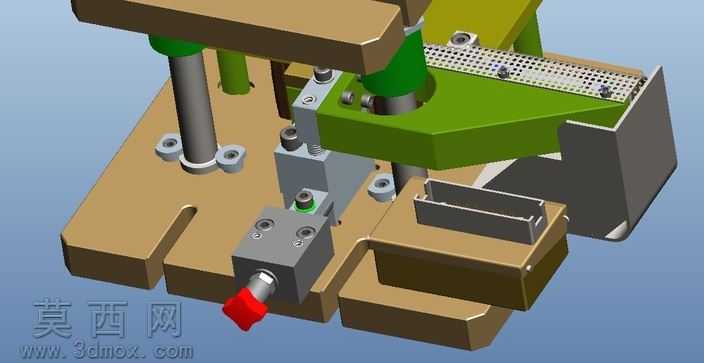

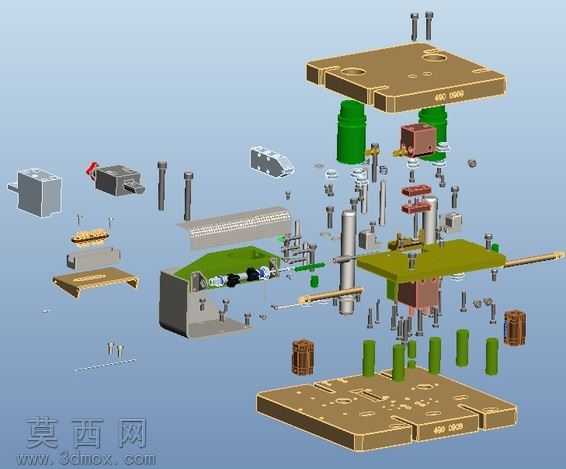

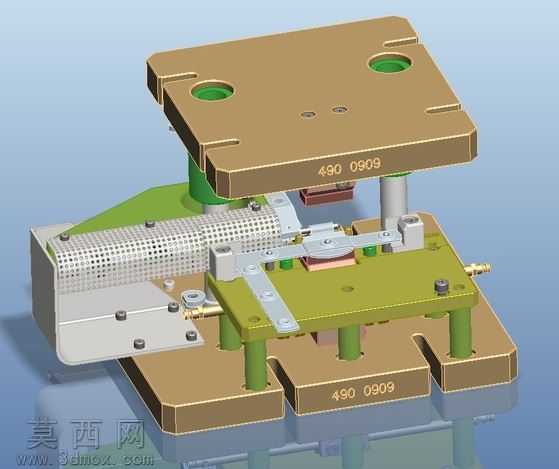

本作品为一款面向小型工件点焊作业的简易工装三维模型，整体采用三维机械设计软件完成全参数化建模，所有零部件均按照实际加工装配尺寸进行1:1还原，建模过程中严格遵循机械设计公差配合要求，对活动部件的运动间隙、固定部件的安装定位尺寸都做了精准设定，确保模型可直接导出用于工程出图或实物加工参考。渲染阶段采用工业产品常用的写实材质方案：底座与主体承载板采用哑光米黄色硬质阳极氧化铝材质，还原工装常用的铝合金加工件表面质感；导向立柱采用抛光镀铬金属材质，表现光滑耐磨的导柱表面特性；绿色的定位压臂采用喷塑碳钢材质，模拟工装结构件的表面喷涂处理效果；前端的红色调节旋钮采用亮面红色酚醛树脂材质，还原手拧调节件的塑料质感；带孔的待焊接工件采用拉丝不锈钢材质，清晰呈现金属板材的冲孔细节与金属光泽。结构设计上，该工装采用立式下压定位结构，底部为带定位槽的安装底板，可快速固定在工作台面上，底板上集成了两组可调节定位块，通过内六角螺丝可调整定位位置，适配不同尺寸的待焊工件；中部设置两根垂直导向立柱，保证下压动作的垂直精度，避免压合偏移；上部的绿色压臂为主要的压紧执行部件，通过铰接结构与驱动部件连接，可实现快速开合，压臂前端设置避让槽，为点焊电极留出充足的作业空间；前端的红色手拧旋钮连接侧方定位顶块，可实现工件的侧向顶紧定位，避免焊接过程中工件窜动。设计思路围绕低成本、易操作、快换型的小型点焊作业需求展开，摒弃了复杂的气动、液压驱动结构，全部采用手动调节与压紧结构，无需外接动力源即可使用，整体结构零件数量少，加工难度低，装配维护简单，非常适合小批量多品种的小件点焊加工场景，所有定位部件均设计为可调节结构，无需更换工装即可适配一定尺寸范围内的不同工件，大幅降低小型加工场景的工装投入成本，模型中所有螺丝、销钉等标准件均采用标准件库调用，符合机械设计的通用规范。
