CPU散热吊具结构设计三维作品

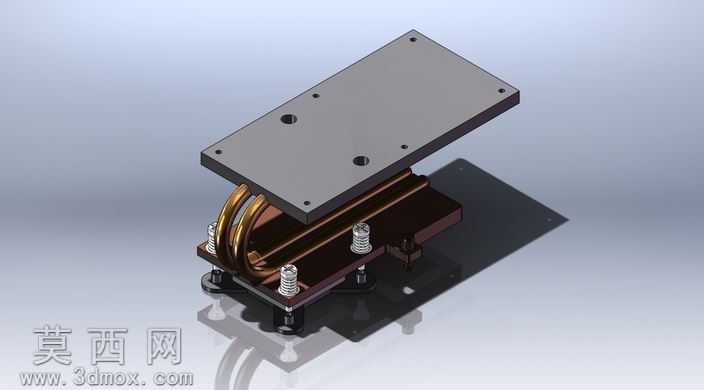

本作品为CPU散热吊具的三维结构设计，采用SolidWorks完成全参数化建模，建模过程遵循自上而下的装配设计逻辑，先完成整体安装基准的布局规划，再逐一拆分各个功能零部件，确保所有配合尺寸完全匹配，不存在干涉错位问题。渲染阶段采用哑光金属材质搭配工程塑料质感，还原真实工装的视觉效果，金属安装板赋予磨砂碳钢材质，表面做细微的颗粒质感处理，压紧弹簧采用亮面镀锌金属材质，铜管散热部分赋予紫铜抛光材质，底部绝缘基座采用黑色耐高温工程塑料材质，不同材质的质感区分清晰，能够直观展现各部件的材质属性与功能分区。结构设计上，上层为平整安装定位板，开设多组定位安装孔与避让孔，既满足吊具整体的设备安装固定需求，也预留了散热气流的流通通道；中部集成散热铜管与压紧定位组件，四组带弹簧的压紧螺柱均匀分布，能够提供稳定均衡的压紧力，避免CPU安装过程中出现受力不均导致的芯片压损问题，同时弹簧的伸缩行程可以适配不同厚度的CPU散热组件，兼容一定范围内的尺寸公差；底部设置绝缘定位基座，开设精准的CPU对位槽，能够快速完成待安装CPU的定位对齐，降低人工对位的误差，提升散热组件安装的一致性与效率。设计思路围绕CPU散热组件安装的实际工装需求展开，兼顾定位精度、操作便捷性与结构可靠性，既保证吊具能够快速完成CPU与散热模块的对位压装，也通过合理的结构布局预留散热路径，避免工装本身影响散热性能，所有活动部件均设置限位结构，防止操作过程中部件脱落，整体结构紧凑，安装维护便捷，可直接应用于电子组装生产线的CPU散热模块安装工序，也可作为同类工装设计的参考结构，建模过程中所有特征均保留完整参数，可根据实际使用的CPU规格调整安装孔位、压紧行程与基座尺寸，具备较强的适配修改空间。
