机床用精密调平支撑工装结构设计

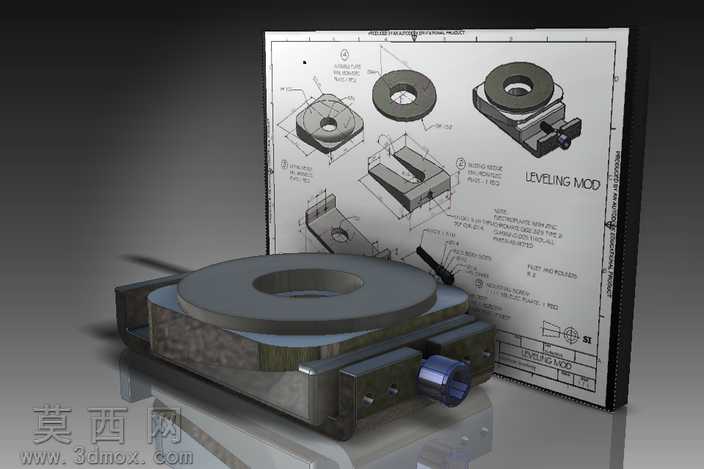

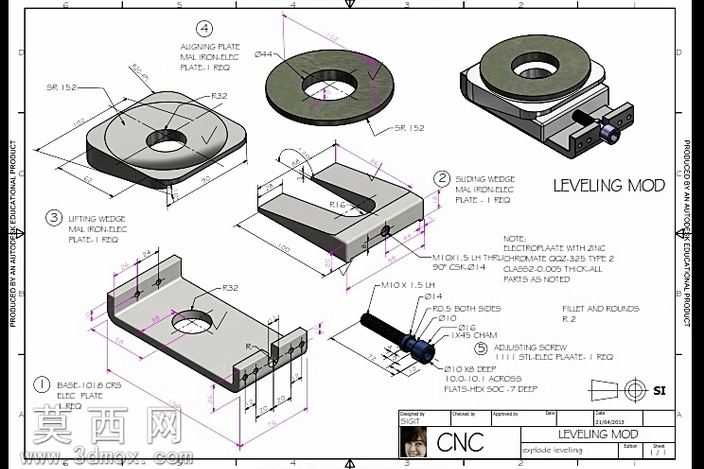

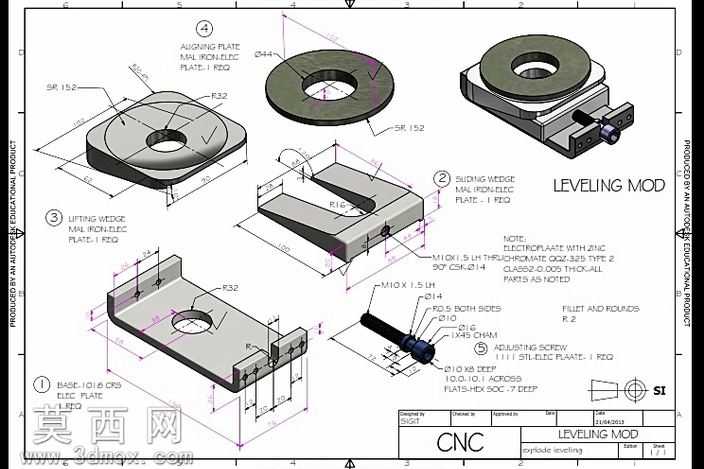

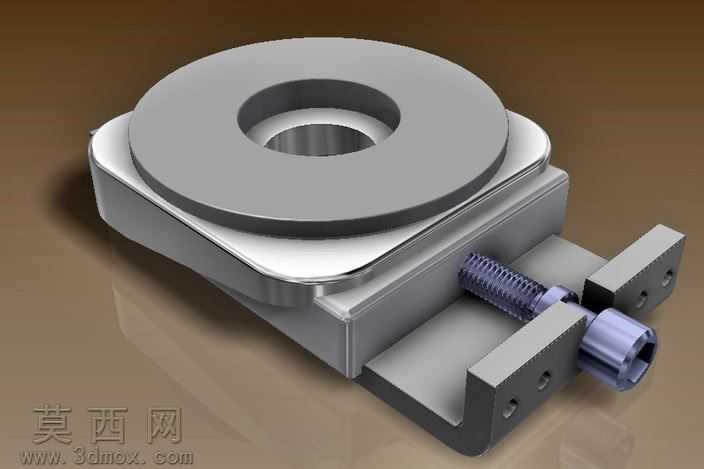

本作品为机床加工场景使用的精密调平支撑工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计公差规范，对每一处配合结构都做了精准的尺寸约束，确保各部件装配后无干涉、运动逻辑符合实际使用需求。渲染阶段采用工业产品写实渲染方案，针对工装不同部件的材质特性做了差异化的材质表现：底座主体采用铸铁材质，还原了铸铁表面经喷砂处理后的哑光磨砂质感，表面添加了轻微的使用痕迹与氧化肌理，提升模型的真实感；顶部承载圆盘采用调质钢材材质，表现出金属经磨削加工后的细腻金属光泽，边缘做了微小的倒角处理，还原实际机加工零件的工艺细节；侧边的调节旋钮采用发黑处理的钢材搭配防滑滚花结构，滚花的纹理细节做了精细建模，还原手动调节时的防滑触感；锁紧部件采用合金钢材，表面做了镀镍处理的亮面金属质感，与底座的哑光铸铁形成鲜明的材质层次对比。结构设计上，该调平工装采用楔形块顶升调节原理，底座内部设置滑动楔形副，通过侧边旋钮带动螺杆旋转，驱动楔形块水平位移，从而实现顶部承载盘的高度升降调节，调节到位后通过侧边的锁紧螺栓完成位置固定，可实现微米级的高度微调，能够满足精密加工过程中工件或工装的水平度校准需求。设计过程中充分考虑了工装的承重性能与调节顺畅度，楔形块的接触面做了倾斜角度优化，既保证调节时的进给精度，又避免承重状态下出现自锁失效的问题；各滑动接触面预留了合理的润滑间隙，可适配实际使用中的润滑脂填充需求；顶部承载盘设置了中心定位孔与环形安装槽，可适配不同规格的工件定位安装，底座设置了固定安装孔，可将工装整体固定在机床工作台面，避免加工过程中出现位移。整套模型的结构完全按照实际工业工装的生产加工逻辑设计，所有部件均可拆解用于实际生产的加工图纸导出，各连接部位的螺纹规格、配合公差均符合通用机械设计标准，既可以作为机械设计教学的参考案例，也可直接用于同类调平工装的设计参考与改型优化，模型的渲染效果也可用于产品宣传展示、工装操作培训课件制作等场景。
