连接船闸配套芯片操作锁紧装置结构

项目分类:3D模型 发布时间:2021-08-23 ID:242941
  • 连接船闸配套芯片操作锁紧装置结构
  • 连接船闸配套芯片操作锁紧装置结构
  • 连接船闸配套芯片操作锁紧装置结构
  • 连接船闸配套芯片操作锁紧装置结构
  • 连接船闸配套芯片操作锁紧装置结构
  • 连接船闸配套芯片操作锁紧装置结构
  • 连接船闸配套芯片操作锁紧装置结构

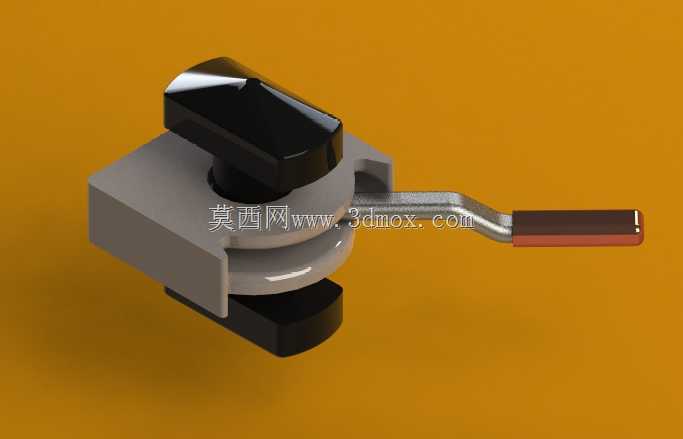

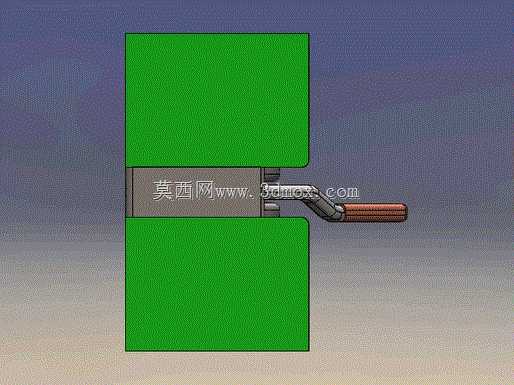

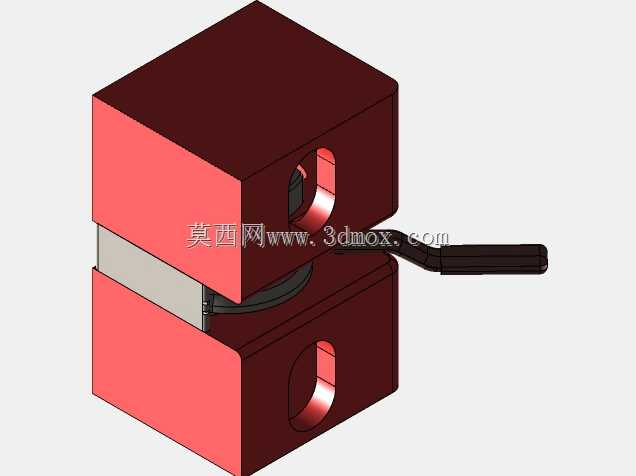

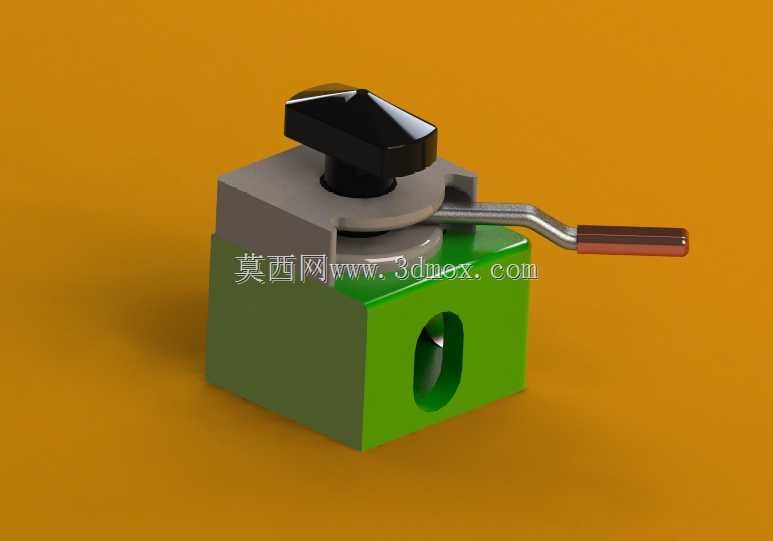

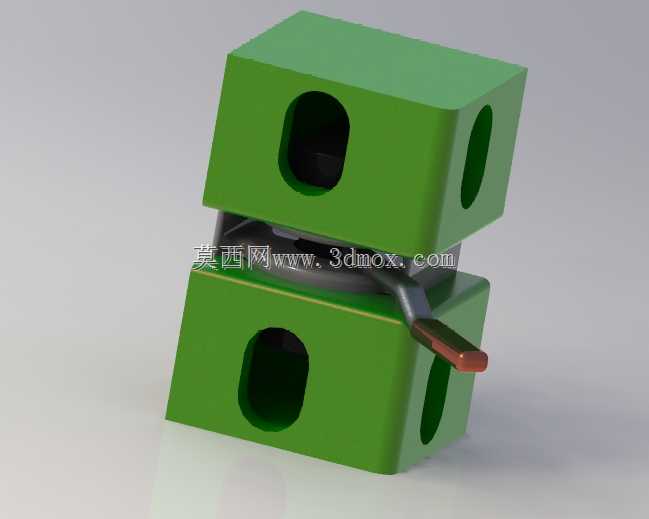

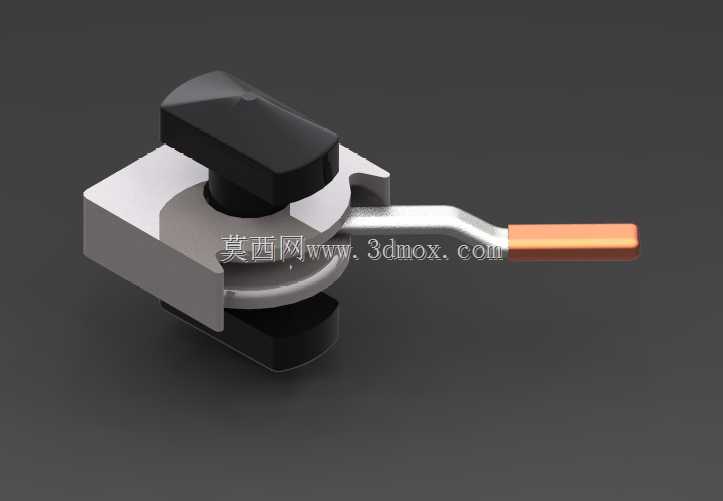

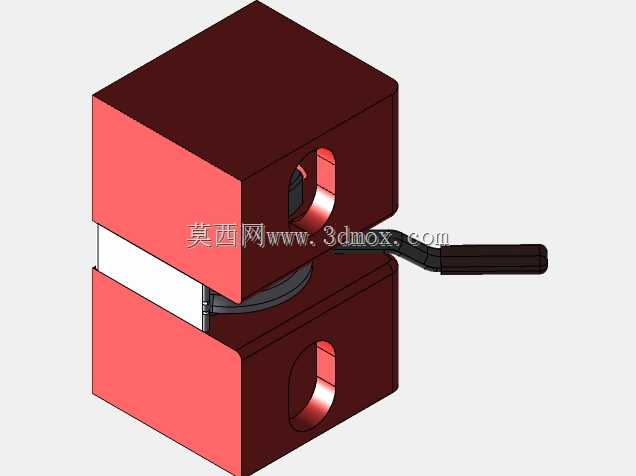

这套结构主要应用在内河通航船闸的电气控制回路中,作为芯片模块的快装锁紧操作部件,日常承担控制模块的快速装拆、导通定位与锁紧防松功能,适配船闸控制柜内插拔式芯片的安装维护场景。船闸现场运维环境湿度高、振动频次多,过往的螺丝固定芯片模块拆装效率低,长期受振动易出现松动导致信号中断,这套结构正是针对这类现场痛点做的定向设计。从功能特性上看,结构分为上下锁紧基座、操作拨杆、接触压头三个核心部分,上下基座采用对称式夹装结构,内侧预留与芯片模块边缘匹配的定位卡槽,卡槽内做了0.2mm的导向倒角,装配时芯片可顺着倒角滑入定位位置,不需要额外对位调整。操作拨杆采用偏心轮锁紧原理,拨杆扳动到锁紧位时,偏心结构会推动上压头向下位移0.8mm,提供稳定的夹持力,同时压头表面的导电铜片会与芯片触点可靠压合,实现电气回路导通;拨杆扳动到解锁位时,上压头自动回弹1.2mm,留出足够的插拔间隙,运维人员不需要额外工具就能完成芯片的更换操作,单模块更换时间可压缩到10秒以内,大幅提升船闸检修窗口期的作业效率。设计过程中优先考虑了现场的安装边界,整体结构的安装孔位适配标准DIN导轨安装尺寸,基座总宽度控制在32mm,高度45mm,横向伸出的操作拨杆在解锁状态下总长度为78mm,相邻安装位预留10mm的操作间隙即可满足扳动需求,不会和柜内其他元器件产生干涉。上下锁紧基座采用锌合金压铸成型,表面做发黑防锈处理,适配船闸周边高湿高盐雾的使用环境,操作拨杆的握持部分包覆防滑绝缘胶套,避免运维操作时出现静电击穿芯片的问题。结构的接触压头采用铍青铜材质,表面镀银处理,接触电阻控制在5毫欧以内,长期使用也不会出现接触不良的问题,压头与基座之间设置了复位弹簧,弹簧刚度经过反复调校,既保证锁紧状态下有足够的压合力避免振动松脱,又不会因为压力过大压损芯片的PCB基板。在安装适配性上,这套结构不需要对原有控制柜做开孔改造,可直接替换原有老式的螺丝固定芯片座,安装孔距与原有座体完全一致,现场改造不需要额外加工,降低了升级改造成本。结构的运动部件做了限位设计,拨杆的扳动角度限定在0到90度,避免过度扳动导致偏心轮结构损坏,同时在锁紧位设置了阻尼卡点,扳动到位时会有清晰的触感反馈,运维人员不需要目视确认就能判断是否锁紧到位,适配柜内光线不足的作业场景。
