绞车用四滚轮式缆绳导向装置结构

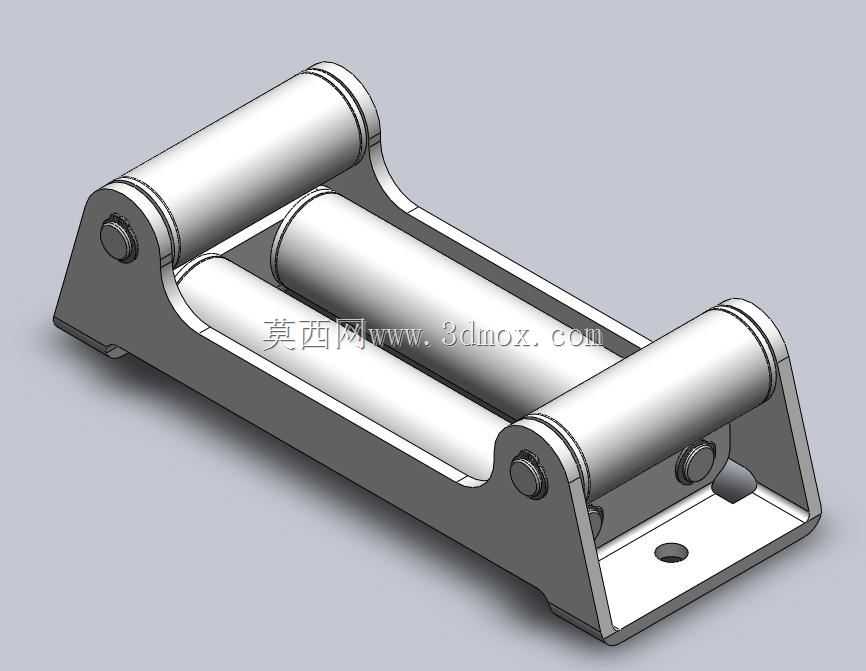

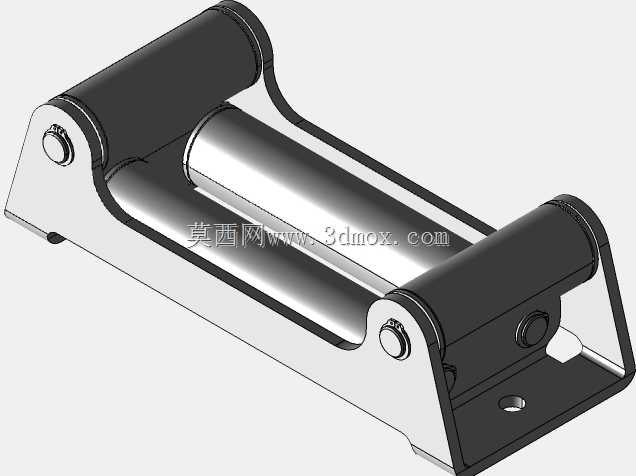

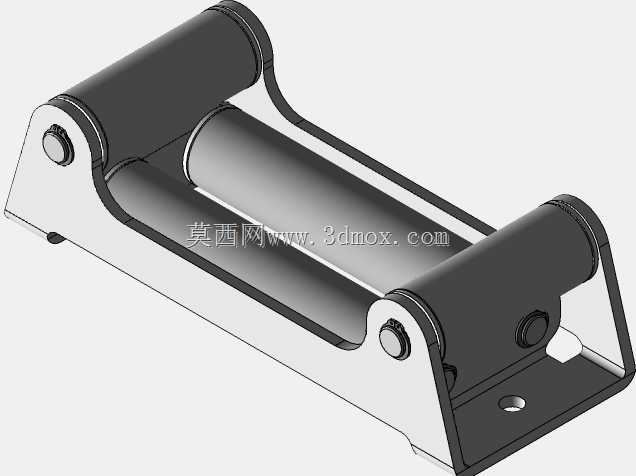

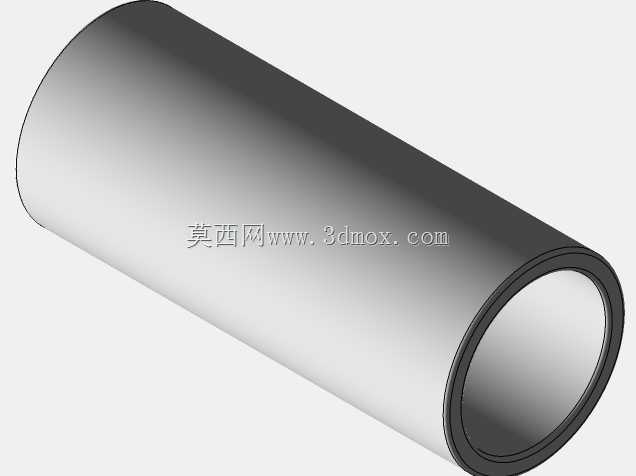

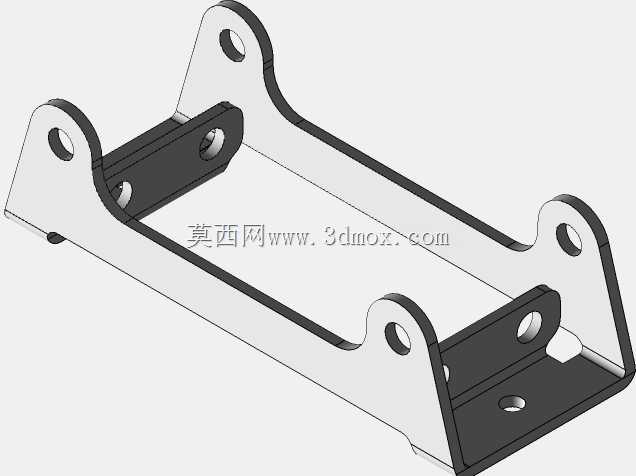

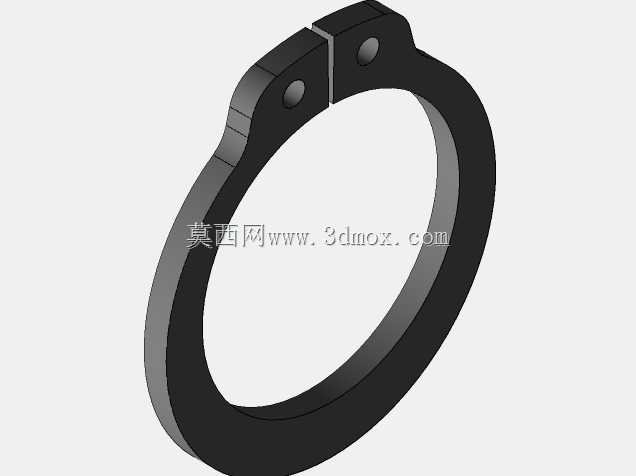

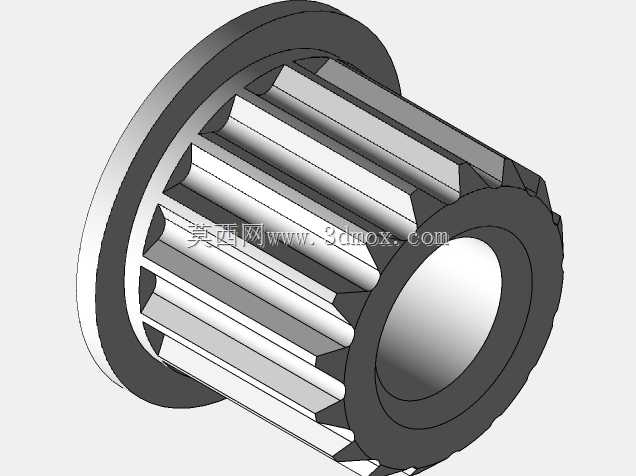

这类滚轮导缆结构主要配套越野救援、工程作业场景下的牵引绞车使用，安装在绞车出绳端的车体或设备基座位置，核心作用是约束缆绳的出绳角度，避免绞车卷筒排缆紊乱、缆绳偏磨侧架的问题，在侧拉、斜向牵引的工况下，能大幅降低缆绳的折角磨损，延长纤维缆或钢缆的使用寿命。从结构布局来看，该导缆器采用四滚轮排布设计，上下各布置一根长直圆柱滚轮，左右两端各布置一根短圆柱滚轮，四个滚轮围合出矩形的过绳通道，无论缆绳从水平偏左、偏右还是垂直偏上、偏下方向引出，都能与对应位置的滚轮形成滚动摩擦，相比传统固定式铸钢导缆口的滑动摩擦形式，牵引过程中的缆绳阻力可降低60%以上，同时避免缆绳表面被硬棱切割的风险。滚轮两端采用销轴铰接在两侧的U型支架上，销轴端部设置内六角紧固端，既保证滚轮转动的同轴度，也方便后期磨损后单独更换滚轮，无需整体报废整个导缆构件。底部的安装底板与两侧支架为一体化折弯成型结构，底板上预留的沉头安装孔可适配M10或M12规格的固定螺栓，安装时直接贴合绞车安装座的前端面锁紧即可，安装边界需保证导缆器的过绳通道中心与绞车卷筒的容绳槽中心对齐，垂直方向偏差不超过2mm，水平方向偏差不超过3mm，否则会导致滚轮受力不均，出现单侧滚轮过度磨损的问题。设计过程中，滚轮的外径选取需匹配常用缆绳的直径范围，该结构适配8-14mm直径的缆绳使用，滚轮表面做光滑圆弧过渡处理，无尖锐棱角，避免刮伤纤维缆的编织层；两侧支架的折弯处设置加强圆角，在承受最大额定牵引力的侧向载荷时，支架不会出现开焊或塑性变形，整体结构的静载安全系数不低于3倍，可满足多数轻型牵引绞车的使用需求。实际选型时，除了匹配缆绳直径，还需核对安装底板的孔位尺寸与绞车前端的安装孔位是否一致，若存在偏差可通过过渡连接板调整，避免强行错位安装导致支架受附加应力断裂；日常维护时需定期在滚轮销轴处加注润滑脂，保证滚轮转动灵活，防止泥沙进入销轴间隙导致滚轮卡滞，失去滚动减摩的作用。
