汽车插片式32V40A熔断器结构设计

做车载低压配电设计这么多年，插片式熔断器是每次线束原理图绘制、配电盒选型都绕不开的基础元件，这次的40A规格32V额定值的插片熔丝，刚好覆盖乘用车12V系统、轻型商用车24V系统里的中功率回路保护需求，像座椅加热、前照灯远光组、车载逆变器供电这类持续工作电流在25A到35A区间的回路，选这个规格的熔丝既能躲过短时启动浪涌，又能在过流故障发生时快速分断，避免线束过热起火。

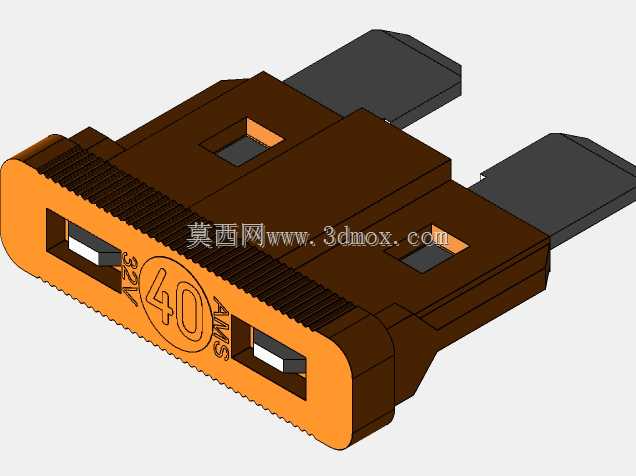

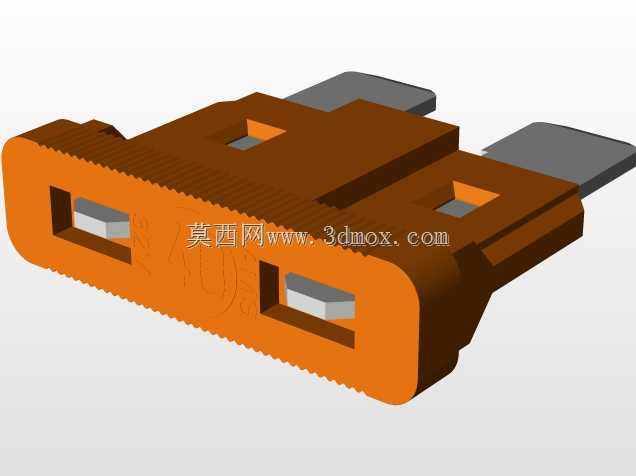

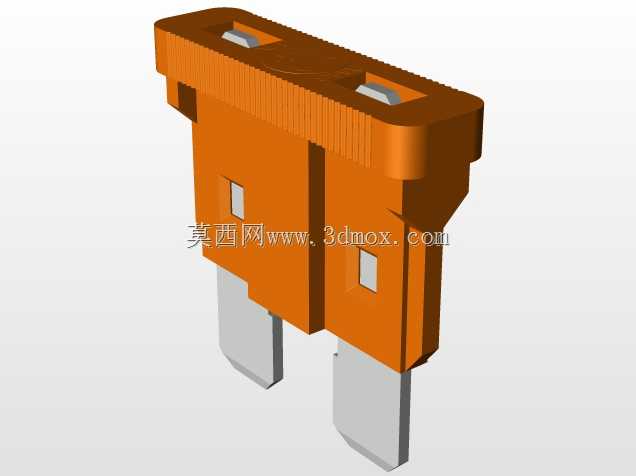

从实际装车的边界条件来看，这类插片熔丝的安装位基本都集中在驾驶舱仪表板内的保险盒、发动机舱靠近蓄电池的配电盒里，设计时首先要卡准插脚的间距与厚度，两个铜质插脚的中心距严格匹配标准保险座的卡槽尺寸，插脚表面做镀锡处理，既降低接触电阻避免长期工作发热氧化，又能保证插拔时的耐磨性能，反复插拔几十次也不会出现接触不良的问题。外壳选用透明聚酰胺材质，一方面是耐发动机舱的高低温交变，-40℃到125℃的工作区间里不会开裂变形，另一方面透明壳体可以直接观察内部熔丝的熔断状态，售后检修时不用逐个拔下测量，一眼就能判断故障点，大幅提升维保效率。

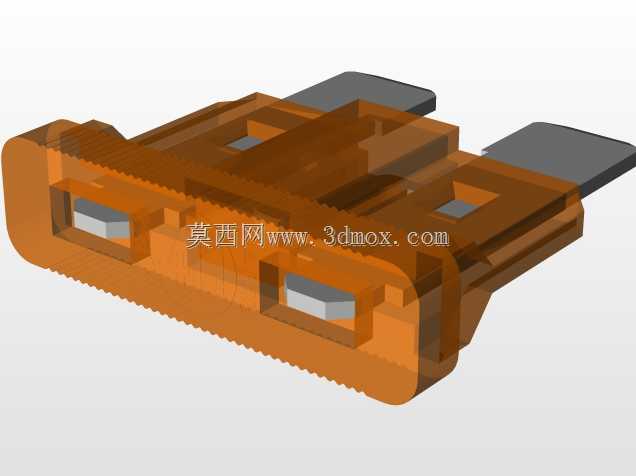

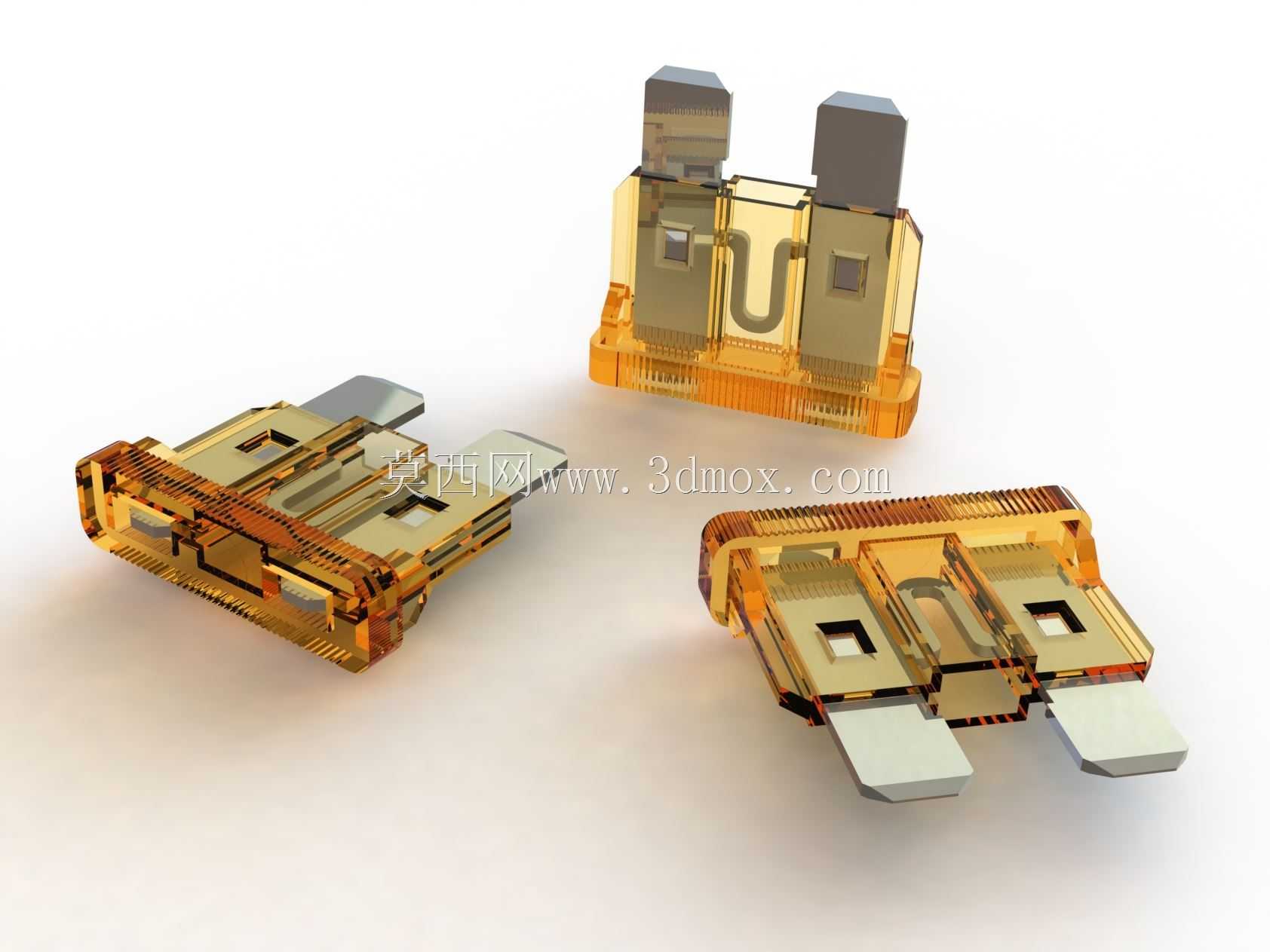

内部熔丝的结构设计是核心，40A规格的熔片采用锌合金材质冲制出特定的窄颈结构，不是简单的等截面金属片，窄颈处的截面积经过反复校核，当回路电流超过额定值2倍时，窄颈处会在数秒内快速升温熔断，分断过程中产生的电弧会被壳体内填充的灭弧介质快速冷却熄灭，不会出现拉弧粘连、壳体炸裂的问题。外壳两侧的防滑凸棱设计也很实用，不管是徒手插拔还是用保险夹取，都能有足够的摩擦力，不会因为手上沾了油污、机舱空间狭窄操作不便导致滑脱。

建模的时候要特别注意安装公差的预留，插脚的伸出长度、壳体的总厚度要和常用的保险座、防水保险盒的腔体尺寸匹配，不能出现插到位后壳体高出保险盒盖合面的问题，同时壳体底部的定位凸台要和保险座的凹槽对应，防止车辆行驶过程中因为振动导致熔丝松脱。另外熔丝两端和插脚的连接采用电阻焊工艺，建模时要把焊接处的重叠区域做出来，避免后期做装配干涉检查时出现误判，毕竟这类批量装车的元件，每一处尺寸公差都会影响总装线的装配效率，差个0.5毫米都可能导致一线装配工人插装困难，影响产线节拍。
