汽车用CDK4p SV化油器结构设计

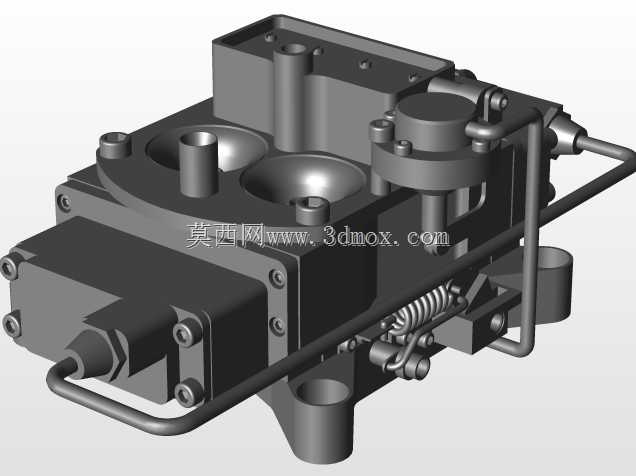

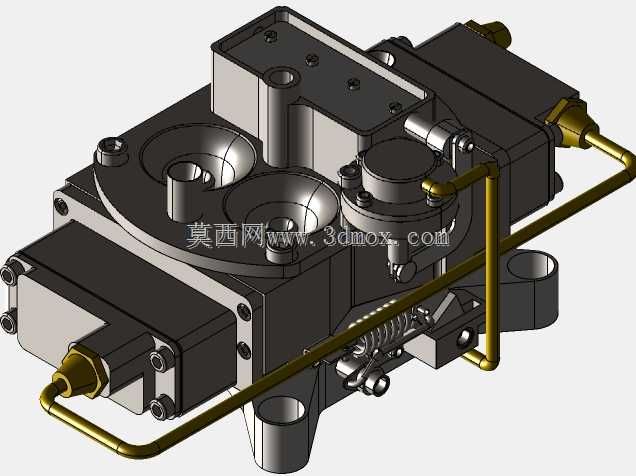

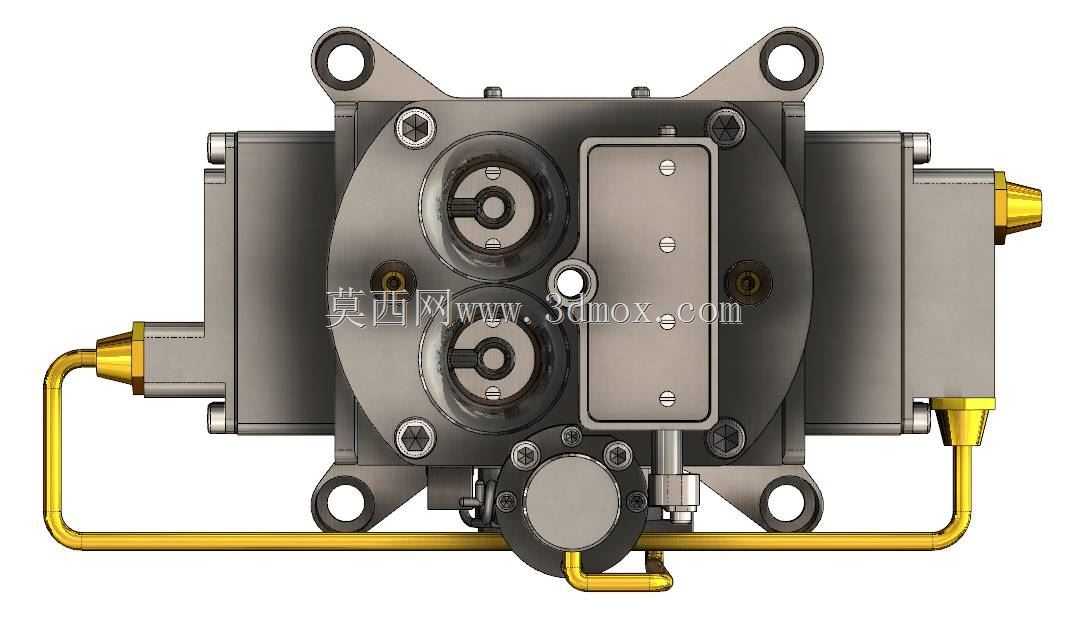

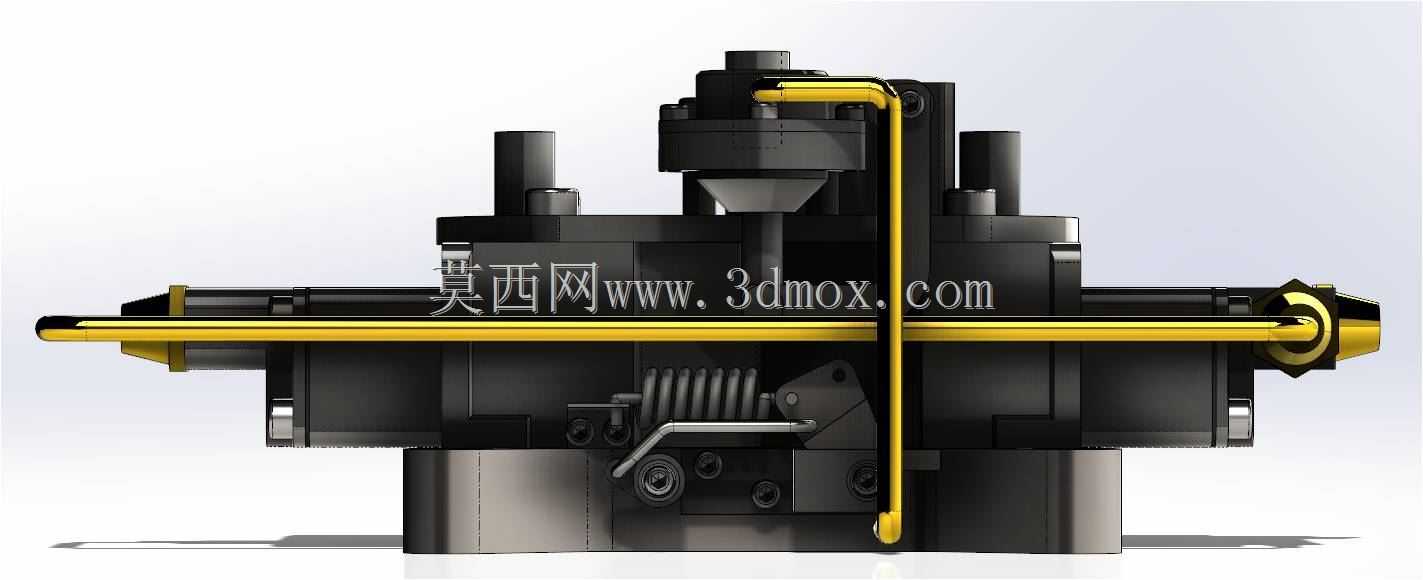

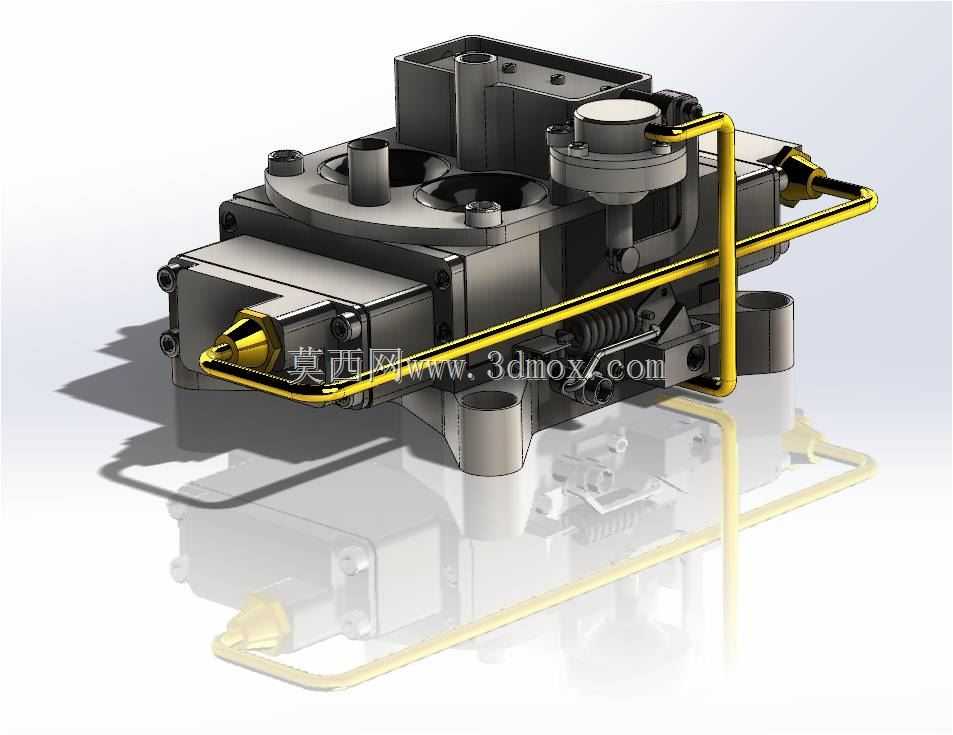

这款化油器主要适配小排量通用动力及轻型车用汽油发动机，在摩托车、通用发电机组、小型农用动力机械的燃油供给场景中应用广泛，核心作用是根据发动机不同工况的进气量，精准匹配燃油与空气的混合比例，保证缸内混合气浓度处于合理区间，让发动机在怠速、加速、满负荷等不同运行状态下都能获得稳定的燃烧条件。从结构设计来看，整体采用一体化压铸本体作为承载基体，所有油道、气道、安装定位面都集成在主体铸件上，减少了分体拼接带来的密封失效风险，本体上预留的多个安装凸台与定位销孔，可直接与对应型号发动机的进气歧管端面贴合，安装边界严格匹配通用CDK系列化油器的互换尺寸，不需要额外改动发动机端的连接结构就能完成替换装配。油路部分采用外置黄铜导油管的布局，相比内置油道的设计，一方面能降低铸件内部复杂油道的铸造废品率，另一方面也方便后期维护时排查油路堵塞问题，油管弯折处采用大圆弧过渡，避免燃油流动过程中出现节流阻力突变，影响供油稳定性。内部的量孔、浮子室、节气门联动结构都经过尺寸优化，怠速工况下能保证极低的供油量维持发动机稳定运转，不会出现怠速熄火或者混合气过浓导致的积碳问题；急加速工况下，联动的加速泵结构能快速补充额外燃油，避免节气门突然开大时混合气过稀导致的动力迟滞。设计过程中针对初代结构的装配干涉问题做了调整，将真空膜盒的安装位置向本体侧方偏移，既保证了膜盒推杆与节气门摇臂的运动行程匹配，也避免了与发动机上周边附件的安装空间冲突，所有运动部件的活动间隙都预留了合理的热膨胀余量，在发动机舱高温工作环境下不会出现卡滞。本体上的各个密封面都设计了环形密封槽，配套对应的密封圈后能满足负压工作状态下的密封要求，不会出现漏气漏油导致的混合气比例失调问题，整体外部轮廓的突出部件都做了圆角处理，既减少了安装过程中的磕碰损伤，也能避免尖锐棱角对装配人员造成划伤。
