汽车盘式联合制动卡钳总成结构设计

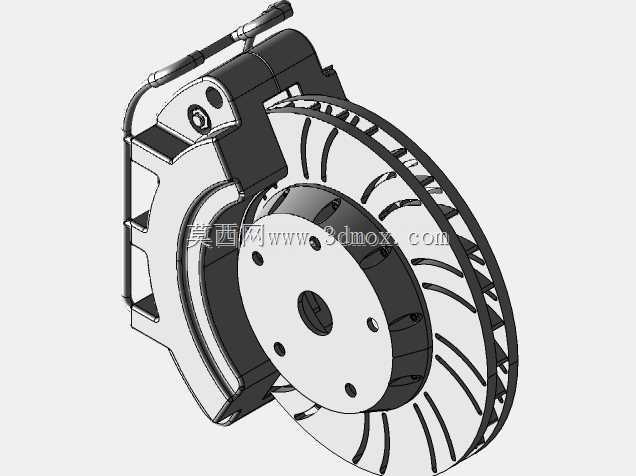

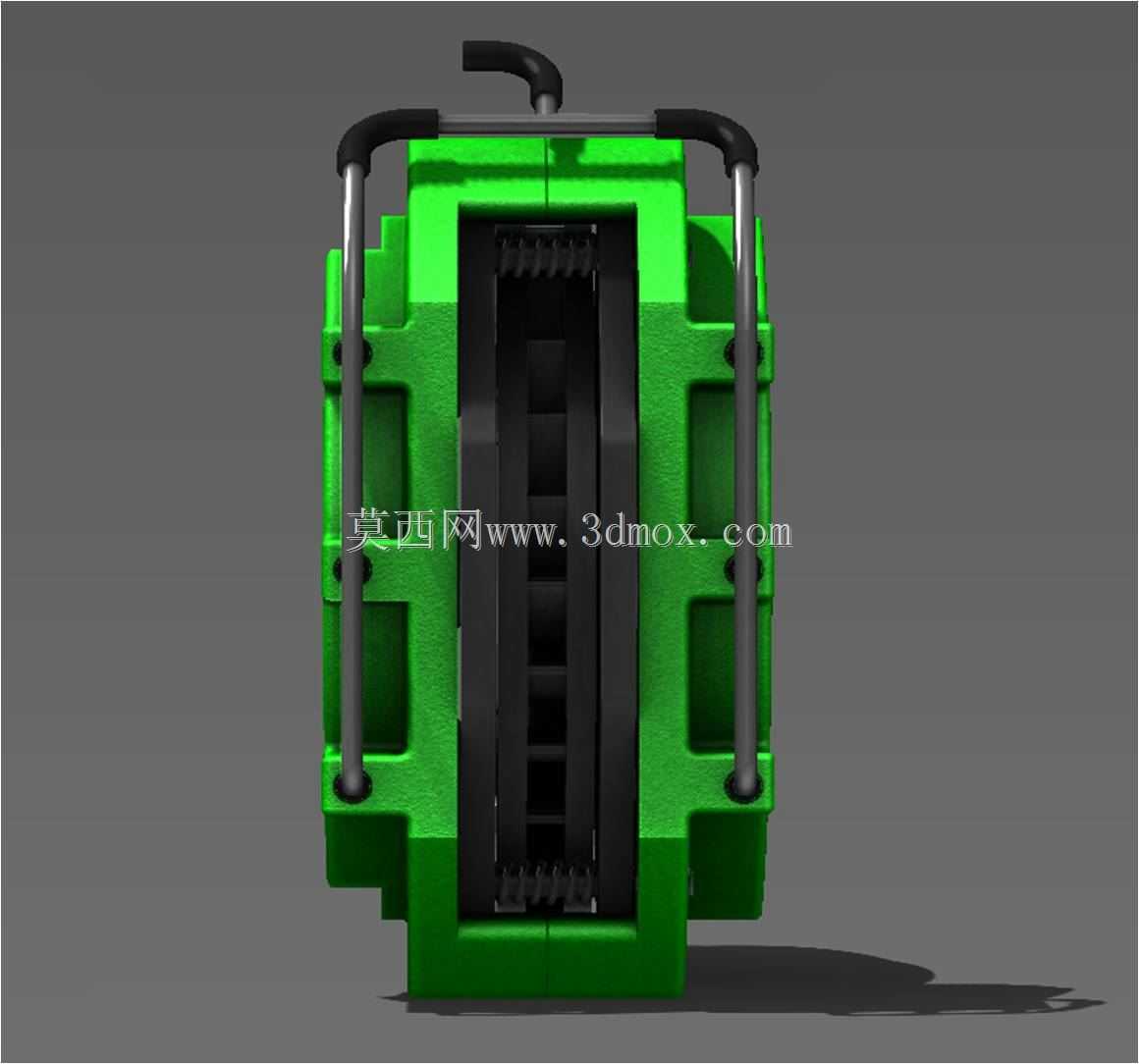

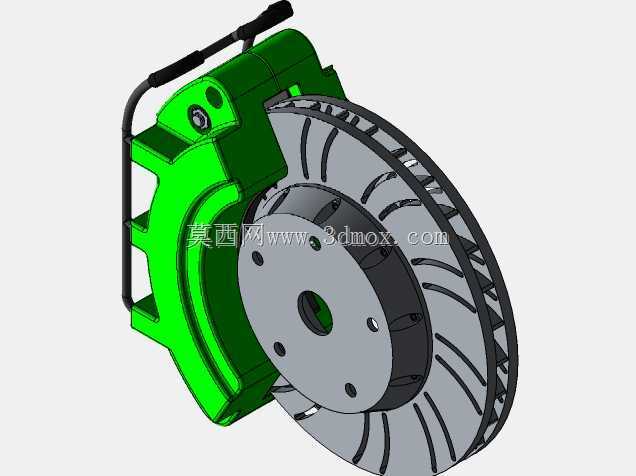

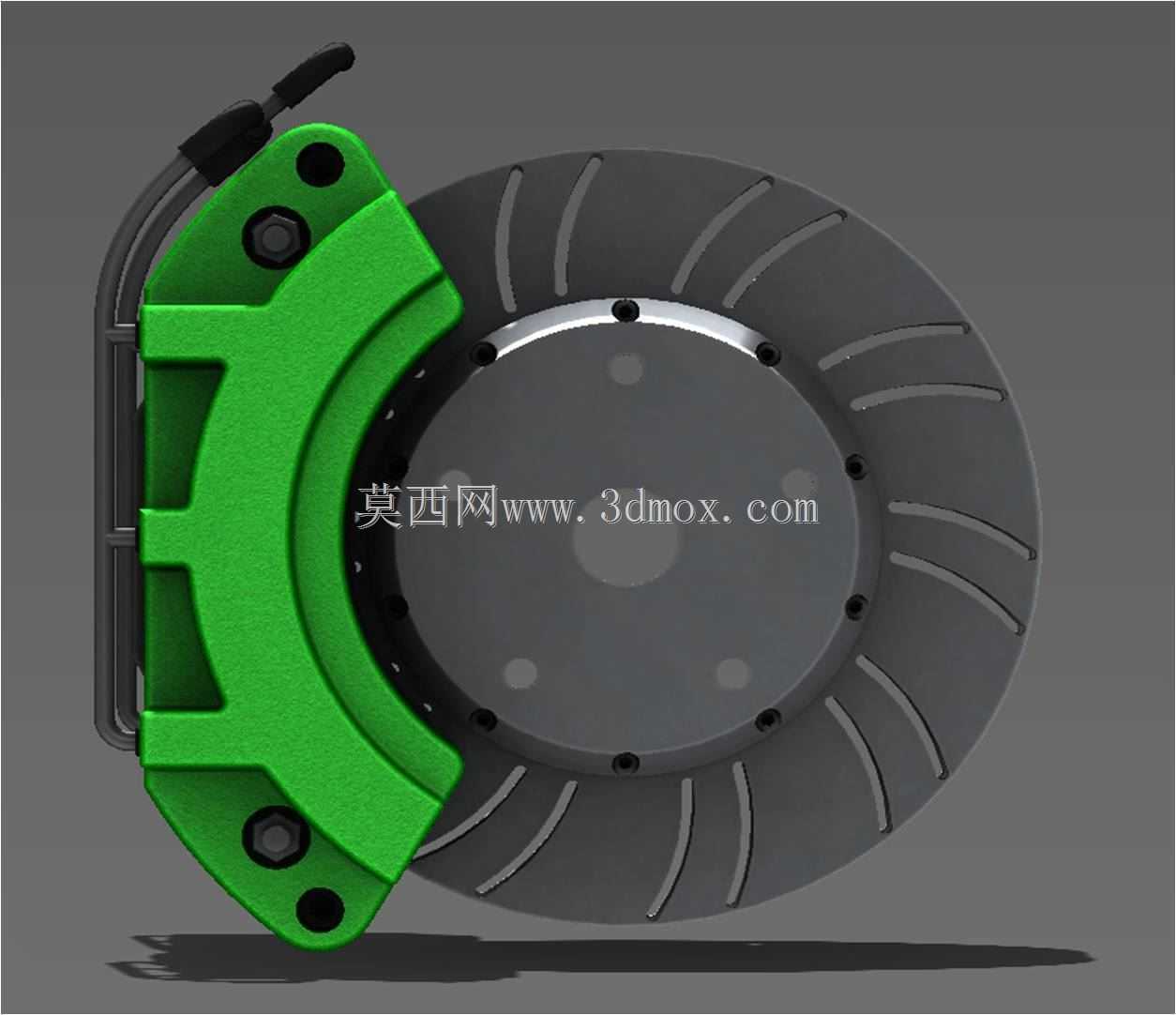

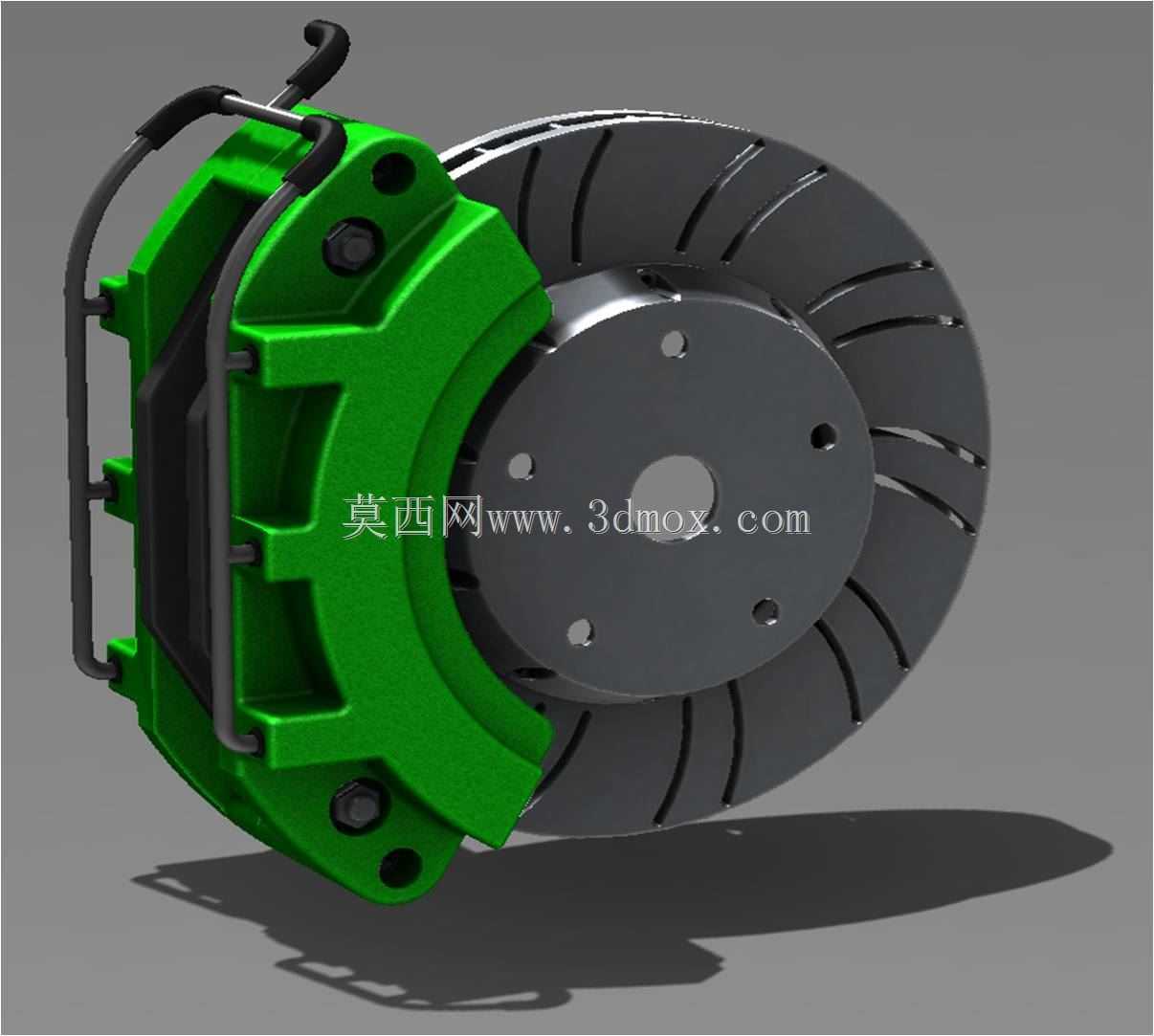

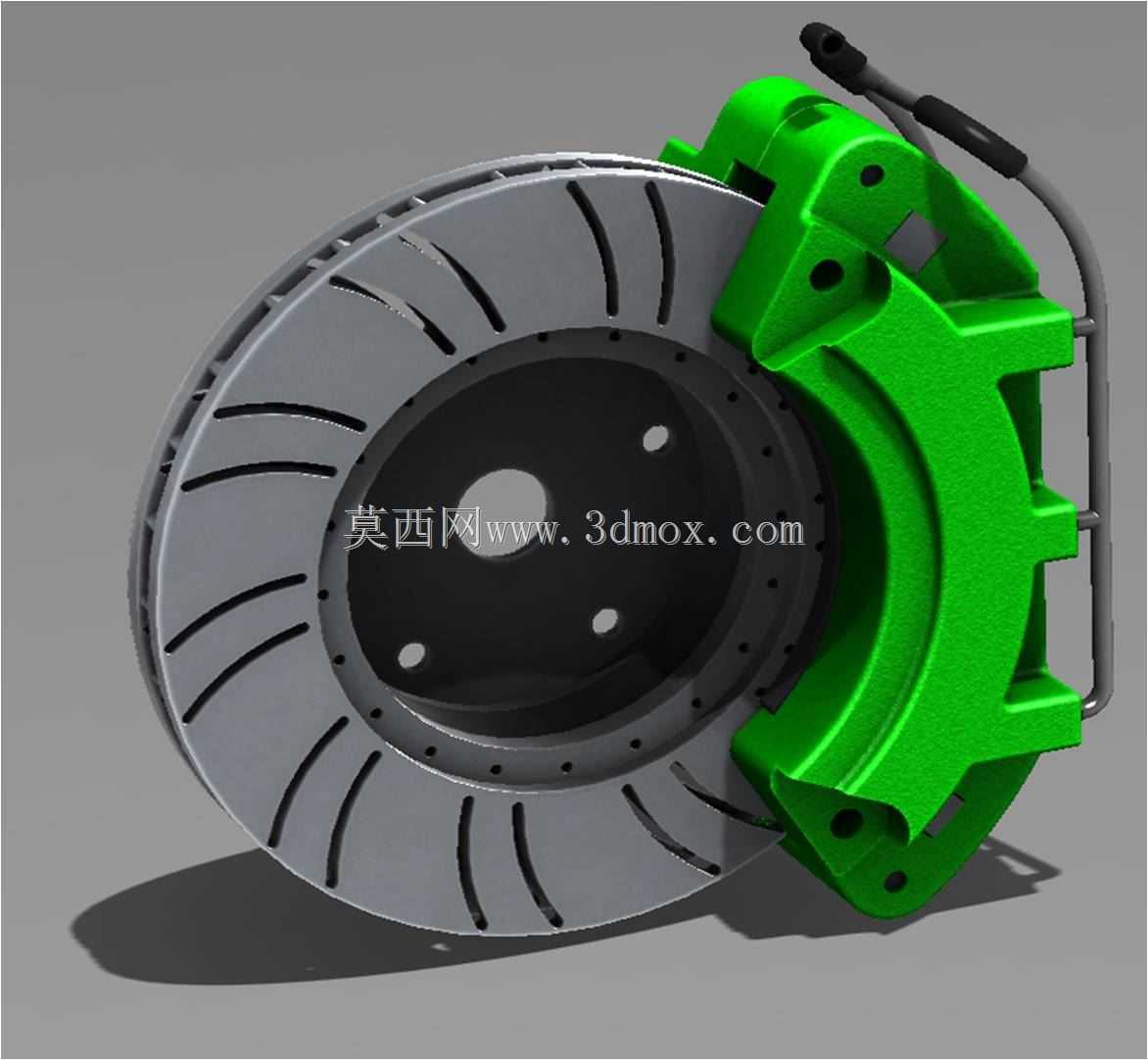

　　这套盘式联合制动结构，主要面向乘用车辆前轮制动场景适配，日常行驶中承担车辆减速、驻车辅助、紧急工况下的制动力输出职能，相比传统鼓式制动结构，散热效率更高，连续制动工况下的热衰减幅度更低，涉水后制动性能恢复速度更快，适配多数前置前驱家用车型的轮边安装空间。从结构组成来看，整套装置包含制动卡钳本体、通风制动盘、制动片、活塞回位结构、制动液导流管路、安装导向销几个核心部分，卡钳本体采用浮动式安装逻辑，制动时活塞推动内侧制动片贴合制动盘工作面，卡钳本体在导向销上滑动，带动外侧制动片同步夹紧制动盘，通过摩擦力将车轮转动的动能转化为热能散出，实现车辆减速。设计过程中优先考虑了轮边安装边界的适配性，制动盘的中心定位孔、

　　安装螺栓孔位完全匹配主流家用车型的轮毂轴承单元安装尺寸，卡钳的安装支架固定孔位与转向节的安装凸台位置完全对齐，不需要额外改动原车结构即可完成适配。制动盘采用通风式结构设计，内部设置径向导流风道，车轮转动时气流从盘体内侧进入风道，从外侧甩出，带走制动过程中产生的热量，避免长时间制动后制动片温度过高导致摩擦系数下降，制动盘表面设置的斜向散热槽还可以快速排出制动过程中产生的磨屑，避免磨屑夹在制动片与制动盘之间导致制动抖动、异响。卡钳本体的油路设计采用双腔连通结构，制动液从进油口进入后，均匀分配到两侧活塞腔，保证两侧活塞的推力一致，避免制动时出现偏磨、制动力分配不均的问题，活塞表面设置的防尘密封圈可以阻挡路面的泥水、灰尘进入活塞腔，

　　避免活塞卡滞导致制动拖滞，回位胶圈在制动解除后带动活塞自动回位，保证制动片与制动盘之间保留合理的间隙，减少行驶过程中的非必要摩擦，降低行驶阻力。导向销表面设置润滑脂存储槽，安装时涂抹高温润滑脂，保证卡钳滑动顺畅，避免导向销锈蚀导致卡钳回位不良，制动片的背板设置减震消音片，减少制动过程中产生的高频振动，降低制动噪音。外形尺寸方面，制动盘的外径适配16-18寸轮毂的安装空间，卡钳本体的最大外轮廓不会与轮毂辐条发生干涉，安装后卡钳与轮毂内侧的最小间隙保留5mm以上的安全距离，避免车辆行驶过程中颠簸导致部件碰撞。制动片的摩擦面积经过匹配计算，在常规制动管路压力下可以输出足够的制动力，满足车辆满载状态下百公里制动距离的设计要求，

　　同时摩擦片的磨损极限位置设置机械报警结构，当摩擦片磨损到极限厚度时，报警金属片接触制动盘，发出尖锐提示音，提醒驾驶员及时更换制动片。整套结构的设计逻辑兼顾了制动性能、安装适配性、维护便利性，日常维护时只需要拆下导向销即可更换制动片，不需要整体拆卸卡钳本体，降低了后期维护的操作难度，油路接口采用标准规格的制动管接头，可以直接匹配原车的制动管路，不需要额外改装管路接头。在结构强度校核阶段，卡钳本体采用高强度球墨铸铁材质，可承受制动过程中最大15MPa的管路压力，不会出现壳体开裂、变形的问题，制动盘采用灰铸铁材质，经过时效处理，避免长期使用后出现盘面变形、翘曲导致制动方向盘抖动。
