异形电吉他结构设计三维数模

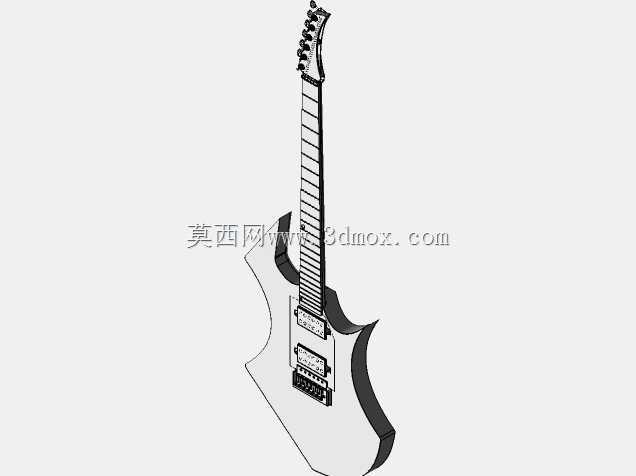

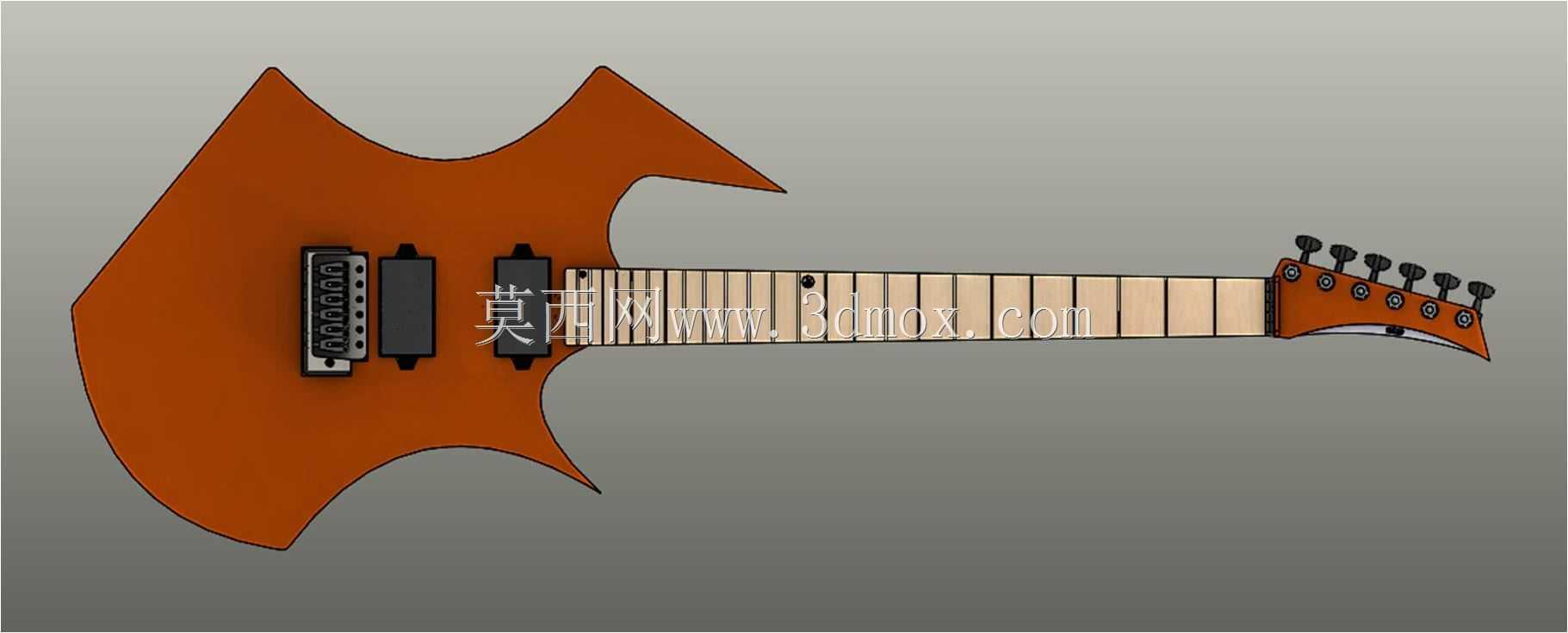

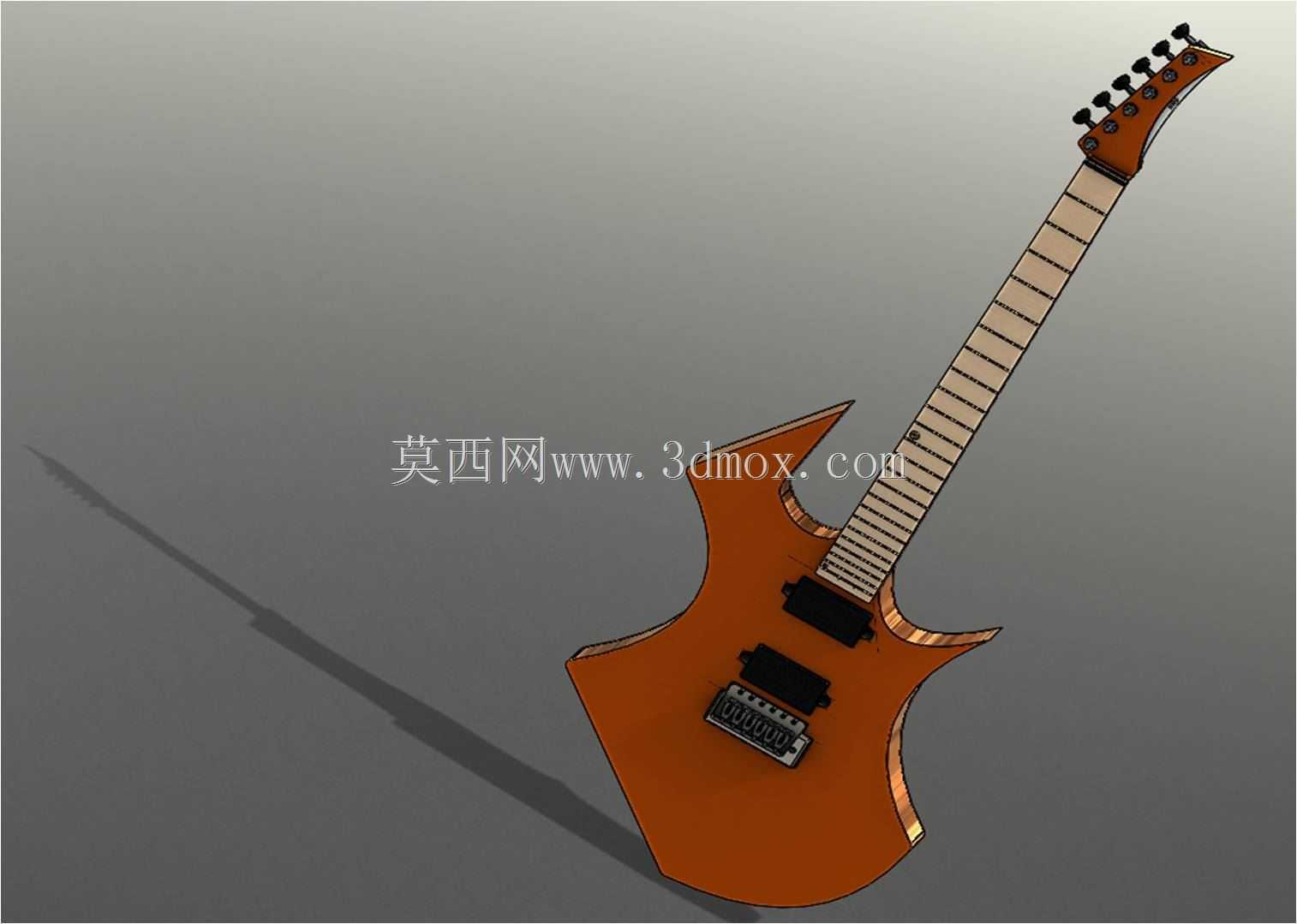

　　这款异形电吉他的结构设计，核心围绕现代电声乐器的演奏适配性与结构可改性展开，区别于传统ST、LP型电吉他的对称琴身轮廓，采用尖角异形切削造型，首先要平衡的是演奏时的琴体配重——琴身主体采用钢木复合框架搭配玻纤外覆层的结构，钢质内框架承担弦拉力传导与硬件安装的刚性需求，木质填充层优化持琴时的触感与共振传导特性，玻纤外层则兼顾异形曲面的成型便利性与外观质感。从实际演奏场景来看，这类异形电吉他多用于重型音乐演出场景，琴身的尖角轮廓在高把位演奏时不会对小臂移动造成遮挡，指板采用24品通长设计，有效弦长控制在常规电吉他的648mm标准区间，琴颈与琴身采用螺栓连接结构，连接位置做了下沉式切削处理，保证高把位演奏时左手可以顺畅抵达指板最末端品丝，

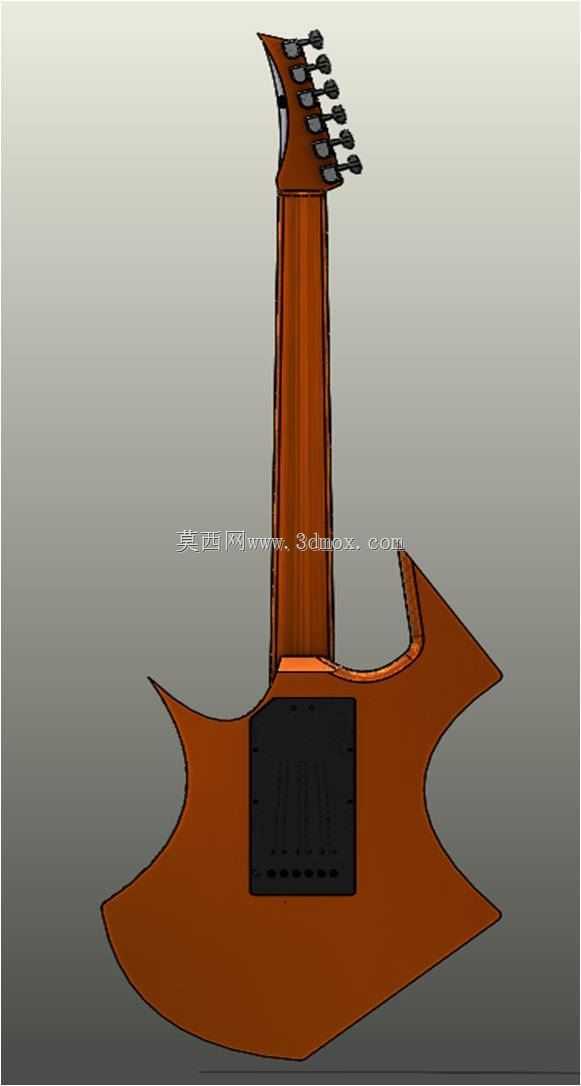

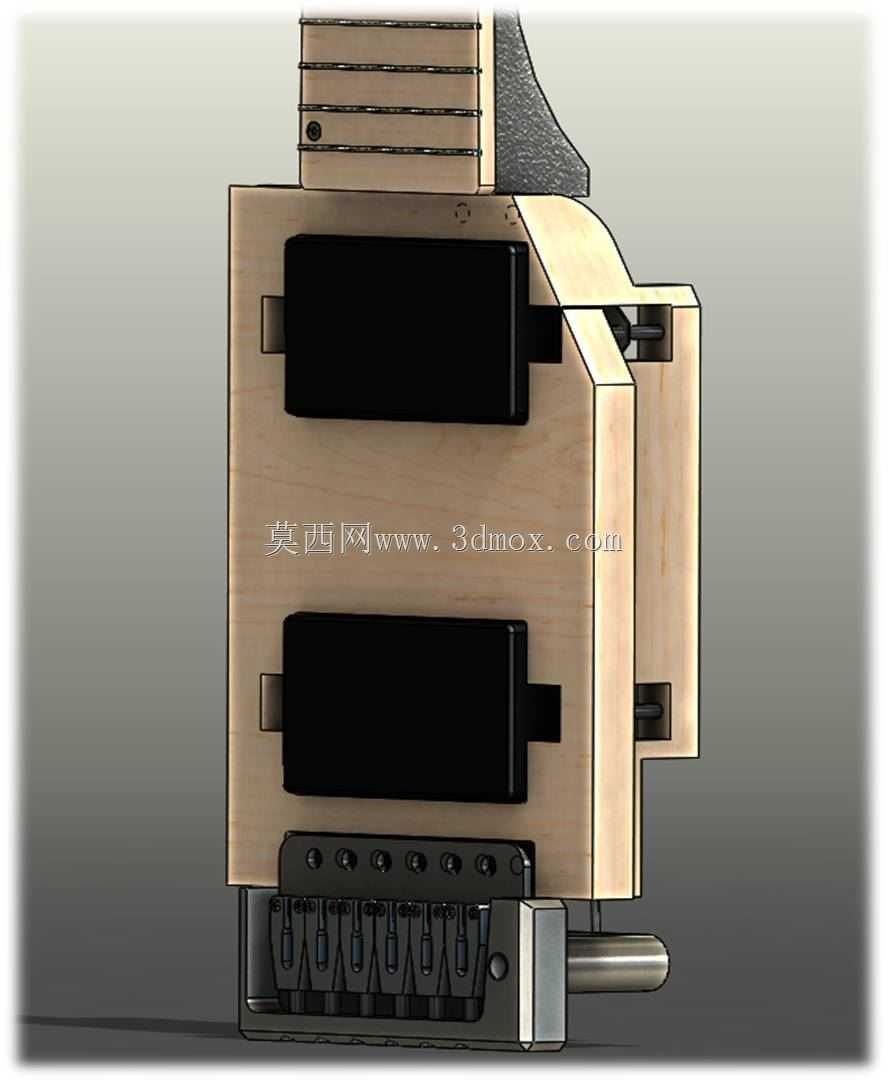

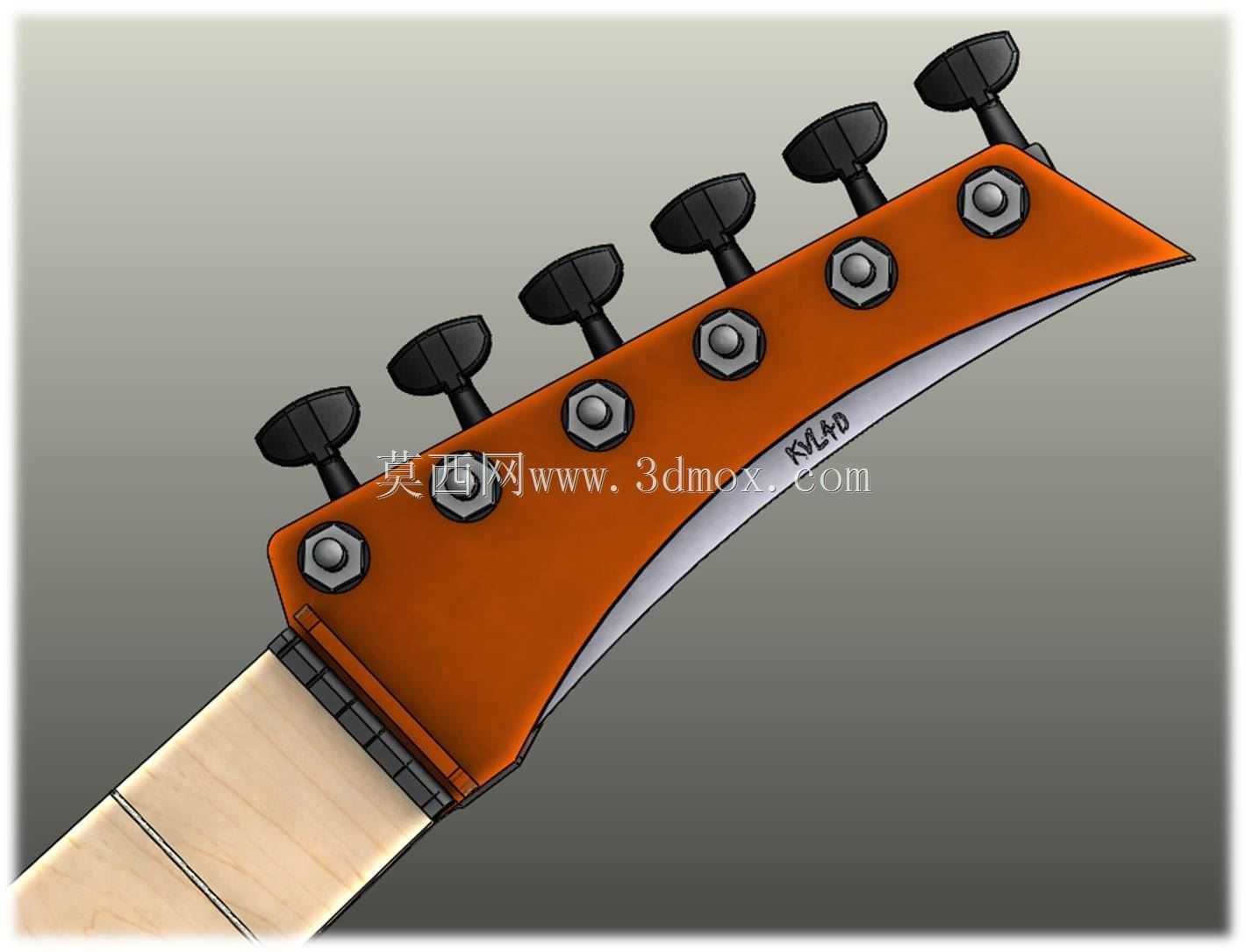

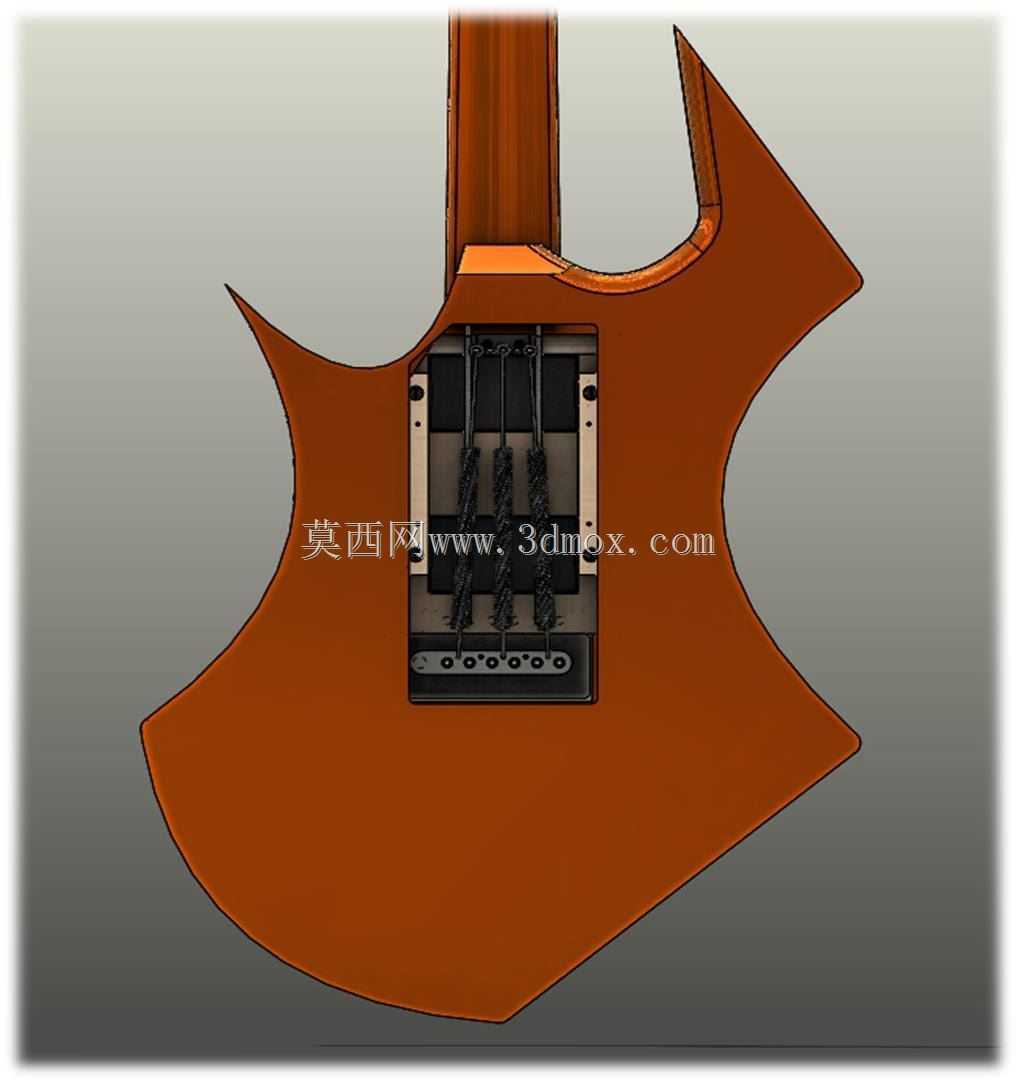

　　不会出现传统连接结构的握持硌手问题。硬件安装边界的设计上，琴身预留了双线圈拾音器的安装沉槽，两个拾音器分别对应琴桥、琴颈位置，沉槽尺寸按照行业通用双线圈拾音器的标准安装尺寸设计，可直接适配市面绝大多数量产双线圈拾音器，无需二次修磨；琴桥位置采用双摇颤音系统的安装基准，预留了颤音弹簧的仓室空间，仓室深度满足常规三弹簧或五弹簧配置的安装需求，琴身背面的弹簧仓盖板安装孔位也按照通用规格排布，后期更换不同规格颤音系统时不需要重新打孔攻丝。琴头部分采用6弦单侧排布的弦钮设计，弦钮安装孔位按照封闭式弦钮的标准尺寸设计，弦钮中心距、安装孔直径都遵循行业通用规范，可适配绝大多数量产封闭式吉他弦钮，琴头的仰角控制在13度，

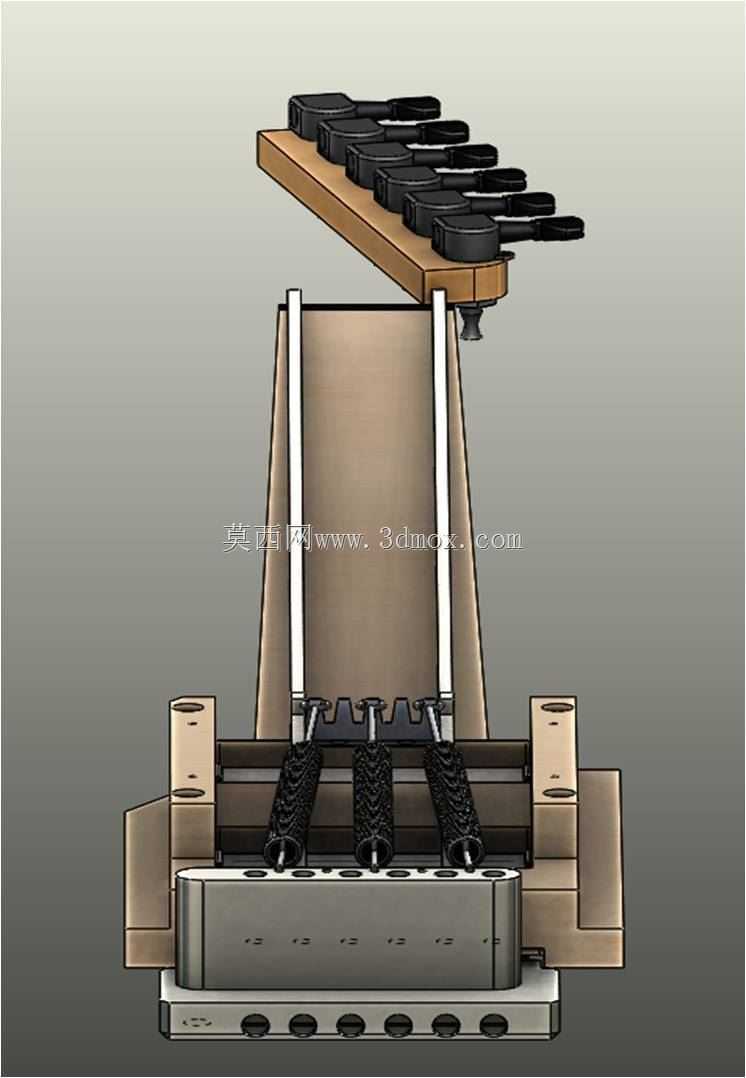

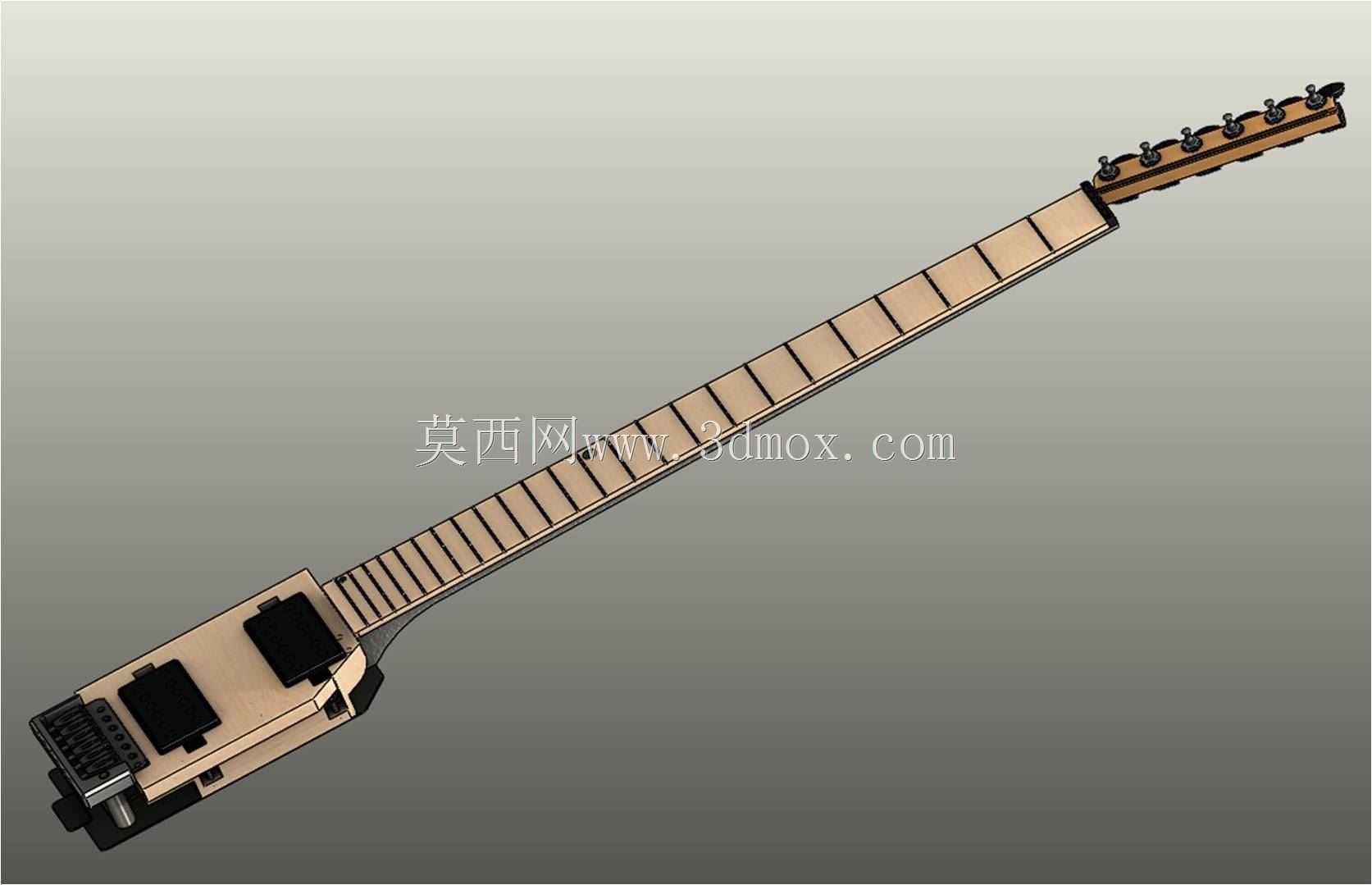

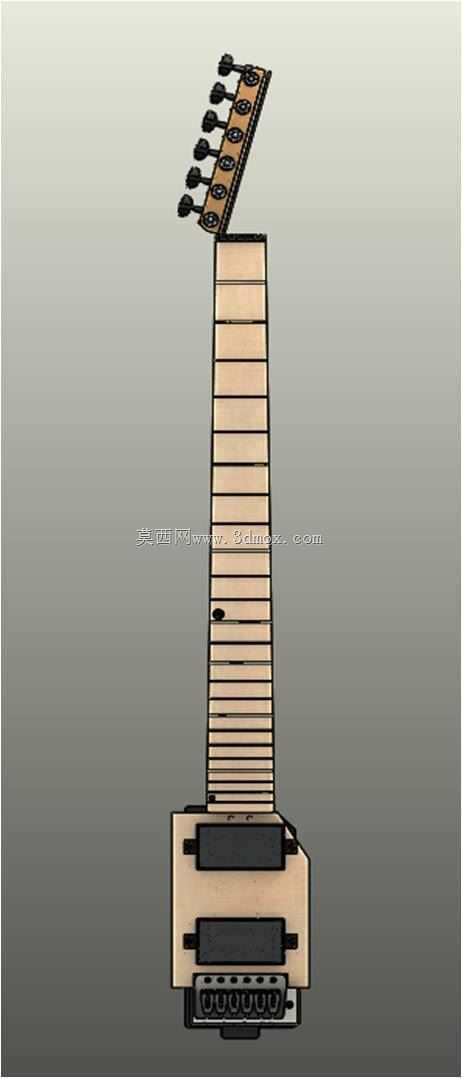

　　这个角度既能保证琴弦在琴枕位置有足够的下压力，避免空弦打品，也不会因为仰角过大导致琴头受力过载出现断裂风险。框架结构的设计思路上，采用分体模块化的框架拼接逻辑，钢质内框架分为琴颈连接段、琴身主体段、琴桥安装段三个部分，各部分之间采用定位销加螺栓的连接方式，既保证组装精度，也方便后期对局部结构进行修改调整，比如更换不同规格的琴桥时，只需要更换对应的琴桥安装段框架即可，不需要重新制作整个琴身内构。木质填充层嵌入钢框架的预留槽位内，与钢框架表面齐平，外覆的玻纤层采用整体包覆工艺，既可以遮盖钢框架与木质层的拼接缝隙，也能提升琴身整体的抗冲击性能，避免演出过程中磕碰导致琴身掉漆或结构开裂。持琴配重的平衡设计上，

　　通过调整钢框架的局部厚度来调整琴身重心，将整琴的重心控制在背带钉连线的中心位置，站立演奏时不会出现琴头下坠或琴身歪斜的问题，琴身的轮廓边缘全部做了R3圆角处理，避免尖角位置在持琴时硌伤身体，也能减少磕碰时的应力集中。指板的品丝安装槽采用等比十二平均律的间距排布，品丝槽深度控制在1.8mm，适配常规规格的不锈钢品丝，指板弧度采用12英寸到16英寸的复合弧度设计，低把位弧度稍大方便和弦按压，高把位弧度更平适合速弹演奏，符合现代电吉他的演奏习惯。电路仓的设计上，在琴身正面拾音器之间预留了电位器与档位开关的安装孔位，电路仓内部做了屏蔽层预留空间，可后期铺设铜箔做电磁屏蔽，减少演出时的信号干扰，电路仓与拾音器槽、琴桥仓之间预留了穿线孔位，所有穿线孔都做了倒角处理，避免穿线时刮伤导线绝缘层。整体结构没有做一体化的密封设计，所有硬件安装位置都预留了足够的调整余量，不管是更换拾音器、琴桥、弦钮等硬件，还是调整琴颈角度、弦距等参数，都不需要对主体结构进行破坏性修改，框架式的内构也方便使用者根据自身演奏习惯调整配重，比如在琴身腔体内添加配重块调整整琴重量，或者更换不同材质的填充层改变共振特性，适配不同的音色需求。
