旋转式可调电位器精密结构设计

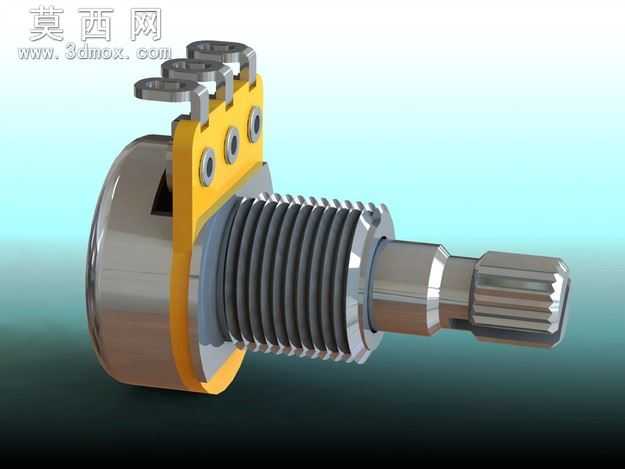

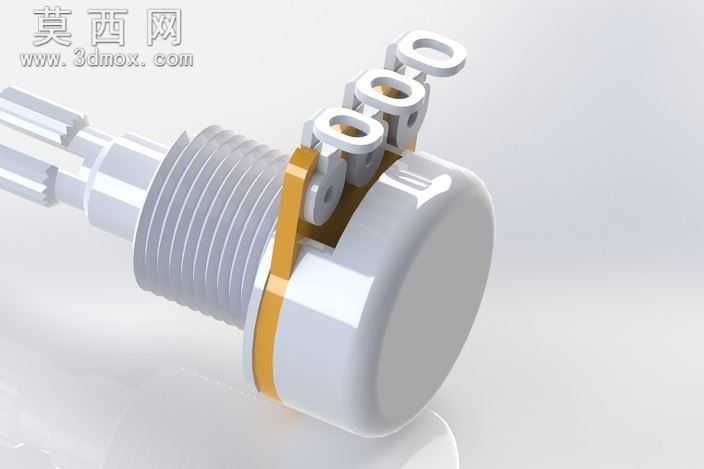

本款旋转式电位器三维模型采用专业三维建模软件完成全参数化设计，建模过程严格遵循电子元器件实际生产的尺寸规范，完整还原了电位器从外部操作端到内部接线端的全部结构细节。模型整体采用同轴回转体结构布局，前端为带防滑齿纹的金属调节转轴，转轴表面做了滚花处理建模，还原实物调节时的防滑操作手感，转轴中段设计有标准螺纹安装段与六角限位台阶，可匹配面板安装的锁紧固定需求，还原电位器在设备面板上的装配逻辑。模型中部为电位器的主体外壳部分，金属外壳做了镀铬质感的材质渲染，还原实物金属外壳的屏蔽防护作用，外壳与后端绝缘基座的衔接处做了精准的台阶配合建模，保证结构装配的合理性。后端黄色绝缘基座采用工程塑料材质渲染，基座上均匀布置三个接线焊片端子，每个端子都做了折弯与接线孔的细节建模，同时基座表面预留三个固定铆点，还原电位器内部碳膜片与基座的铆接固定结构。建模过程中对各零件的配合公差做了合理预留，转轴与基座的转动配合、外壳与基座的卡合配合都符合实际装配要求，渲染阶段针对不同部件赋予对应材质：金属部件采用高反光金属材质模拟镀铬、铜件的质感，绝缘基座采用哑光工程塑料材质，接线端子做了镀锡金属的质感区分，整体渲染效果清晰展现电位器的结构层次。该模型完整呈现了旋转电位器的典型结构，可用于电子设备结构装配演示、电子元器件教学讲解、相关产品开发的结构参考，帮助设计者直观理解这类可调电阻元件的构造与装配逻辑，为电子类产品的结构设计提供精准的元件参考模型。
