多规格内六角无头紧定螺钉三维模型合集

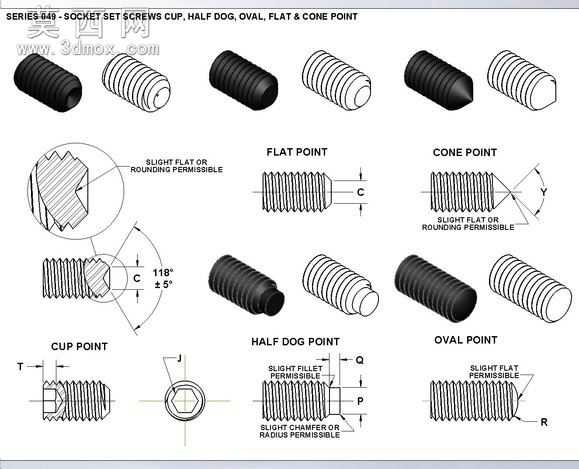

本模型合集围绕工业装配场景中常用的内六角无头紧定螺钉展开设计，完整覆盖平端、锥端、凹端、柱端、椭圆端五大类主流紧定螺钉结构，所有模型均采用SolidWorks参数化建模方式搭建，建模过程严格遵循GB/T 77、GB/T 78、GB/T 79、GB/T 80等国内紧固件标准，同时兼容ISO 4026至ISO 4029国际通用紧定螺钉尺寸规范，可直接用于各类机械装配的虚拟仿真、工程出图与3D打印验证。建模阶段以螺纹特征为核心结构，采用螺旋线扫描切除的方式生成真实连续的三角螺纹牙型，牙距、牙型角、牙高参数完全匹配对应公称直径的标准数值，避免了简化螺纹带来的装配干涉误差；内六角驱动槽的深度、对边宽度、倒角尺寸均按照标准公差范围建模，可与标准内六角扳手模型完成无干涉装配模拟，还原真实的拧动操作逻辑。针对不同端部结构的紧定螺钉，模型分别做了精细化结构处理：平端紧定螺钉的端面做了微小圆角过渡，符合实际生产中端面去毛刺的工艺特征；锥端紧定螺钉的锥角严格设置为118°±5°，锥顶保留标准允许的微小平面，避免锐边建模带来的工程图错误；凹端紧定螺钉的端部凹坑深度、边缘圆角均按照标准参数设置，适配轴类零件的定位凹点装配需求；柱端紧定螺钉的伸出柱长度、柱径公差做了分层配置，可直接切换不同伸出长度的规格；椭圆端紧定螺钉的端部圆弧半径、过渡段尺寸完全匹配标准要求，适用于需要频繁调整位置的顶紧场景。所有模型整合在单一SolidWorks零件文件中，通过配置特征实现不同规格、不同端部形式的快速切换，无需逐个打开单独文件，大幅提升装配选型效率；模型同时导出了STEP与IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，不存在版本兼容问题。材质配置方面预设了碳钢发黑、304不锈钢、合金钢镀锌三种常用紧定螺钉材质外观，渲染时可直接调用对应材质球，还原真实零件的表面质感，可用于装配动画制作、产品说明书配图、BOM清单可视化等场景。模型结构无冗余特征、无破面、无重叠面，几何公差与形位公差均在建模阶段做了对应配置，可直接生成符合国标的工程图纸，标注尺寸、公差、表面粗糙度等技术要求，大幅缩短紧固件选型与建模的重复工作时间，适用于机械设备设计、自动化设备装配、工装夹具开发等多个领域的设计工作。
