连续料带切割折弯级进模具结构设计

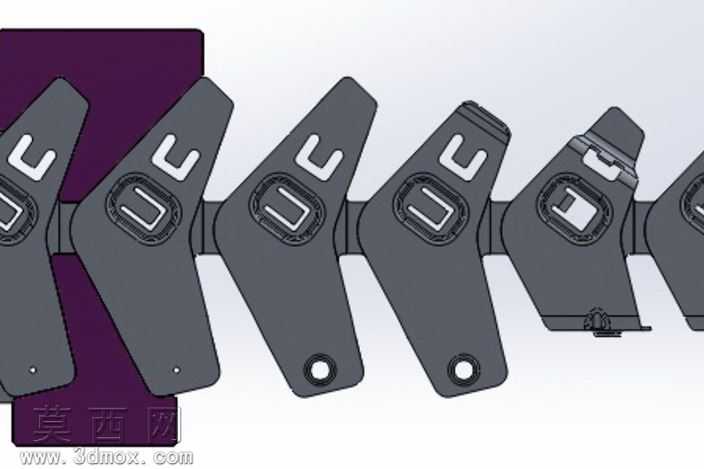

本套切割折弯模具采用三维参数化建模方式完成全结构设计，建模过程中严格遵循冲压级进模的设计规范，对料带送进、工位排布、成型动作进行了全流程的结构还原。模型构建时首先完成料带的排样设计，依据产品的成型工序依次排布冲切、预弯、成型、精整、落料工位，保证各工位的成型力分配均衡，避免料带在送进过程中出现偏移、翘曲问题。模具的成型工作部件采用实体建模方式构建，对切边刃口、折弯凸模、折弯凹模的配合间隙进行了精准设定，刃口部位做了合理的斜度处理，减少冲切过程中的毛刺产生，折弯部位设置了回弹补偿角，保证成型后产品的角度精度符合公差要求。模型对模具的导向结构、定位结构、卸料结构均做了完整还原，导柱导套采用高精度配合结构，料带定位设置了导正销与侧刃定位组合结构，卸料板采用弹性卸料结构，保证卸料过程平稳，不会对成型中的料带造成拉扯变形。材质设定方面，模具工作部件选用模具钢材质，设置了对应的金属质感与热处理后的表面纹理，模座、固定板等结构件选用45号钢材质，弹性元件设置为聚氨酯与弹簧的对应材质属性，渲染过程中对各部件的装配关系做了清晰区分，不同工位的成型部件采用差异化的色彩标识，便于观察各工位的成型动作逻辑。设计过程中重点考虑了模具的加工工艺性与装配便利性，所有零部件均设置了合理的安装基准与避让空间，避免出现加工干涉、装配干涉问题，同时对模具的维护便利性做了优化，易损的刃口部件设计为快换结构，减少后期模具维护的时间成本。整套模型完整还原了连续切割折弯模具的工作原理与结构细节，可用于模具结构学习、成型工艺分析以及相关冲压生产的方案参考。
