多工序复合级进冲压模具结构设计

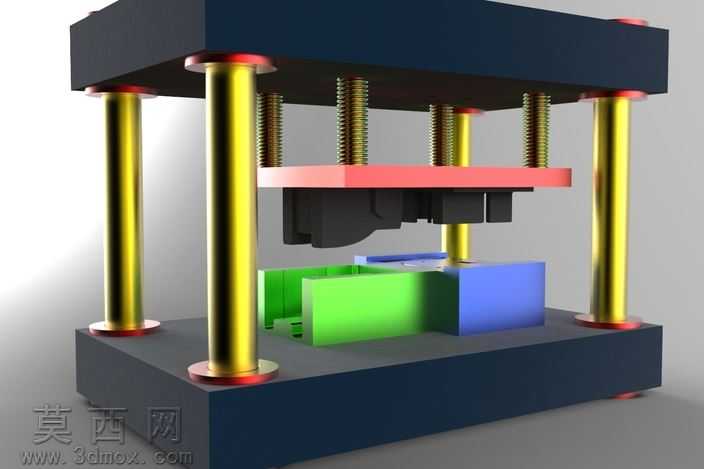

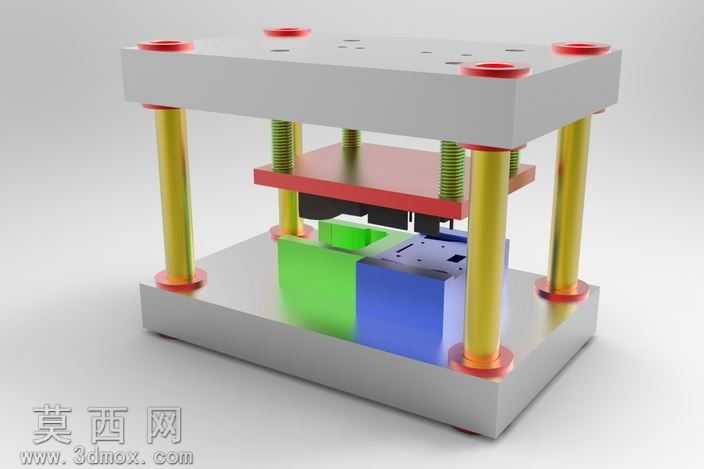

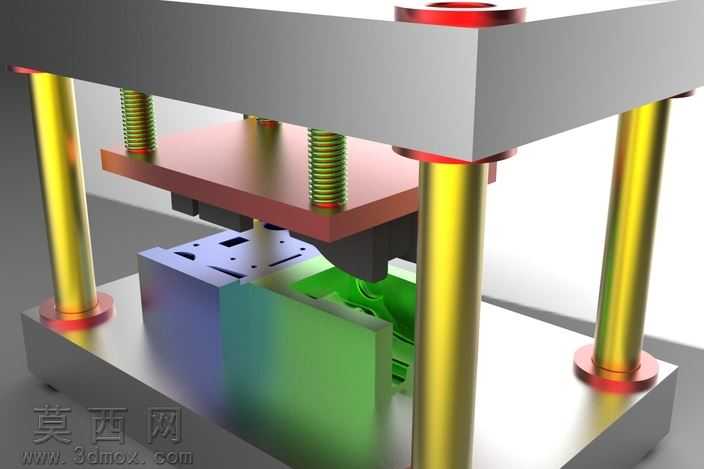

本套级进模三维模型采用参数化建模方式完成整体装配设计，建模过程中严格遵循冷冲压模具的设计规范，对各零部件的装配公差、配合间隙进行了合理的参数预留，确保模型结构符合实际生产的装配逻辑。模型整体采用标准冷冲模模架结构，上下模座通过四根独立的导向导柱实现精准合模导向，导柱表面做了高硬度耐磨的材质设定，配合导套实现上下模开合过程中的平稳导向，避免合模过程中出现错位啃模的问题。上模部分设置了独立的弹性卸料结构，采用矩形截面弹簧作为弹性卸料元件，弹簧预压行程经过合理计算，能够在冲压完成后顺利将条料从凸模上卸下，保证送料过程的顺畅。下模部分按照工序排布依次设置了落料、冲孔、弯曲对应的凹模镶块，不同工序的镶块采用差异化的材质配色区分，其中绿色模块对应落料工位、蓝色模块对应冲孔与弯曲成型工位，各镶块与下模座采用挂台与螺钉紧固的连接方式，符合实际模具的镶块拆装维护需求。建模过程中对所有凸模、凹模的刃口间隙做了符合冲压工艺要求的设定，针对多工位级进的送料步距做了精准的定位结构设计，确保条料在各工位间送进时的位置精度。渲染阶段对不同零部件赋予了贴合实际生产的材质属性：模座部分采用铸铁哑光材质还原铸件的粗糙质感，导柱导套部分采用抛光金属材质体现加工后的高光金属质感，弹簧部分采用弹簧钢的半哑光金属材质，卸料板与凹模板采用合金工具钢的热处理后材质表现，各紧固螺钉、导套衬套等标准件也对应赋予了标准件的常规材质。整体设计思路围绕多工序复合冲压的需求展开，将落料、冲孔、弯曲三道原本需要独立单工序模完成的冲压工序整合到一套级进模上，能够通过条料的连续送进一次性完成复杂冲压件的全工序加工，有效提升冲压生产的效率，减少工序间的定位误差，提升成品零件的加工精度，模型完整还原了级进模的核心结构与工作逻辑，可用于冷冲压模具的结构参考、教学演示以及工艺方案验证。
