冲孔切割复合冲压工装结构设计

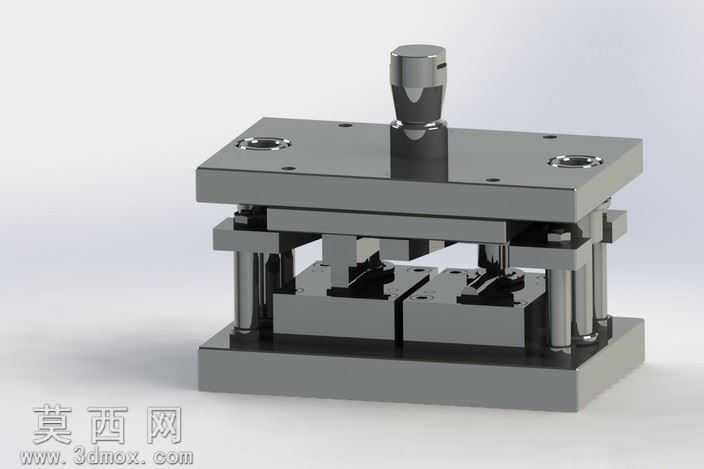

本模型为冲孔与切割工序复合的冲压工装结构，采用SolidWorks完成全参数化三维建模，整体遵循冷冲压模具的标准模架设计规范，建模过程中对每一处装配配合做了严谨的干涉检查，确保上下模合模行程内无结构碰撞，各运动部件动作逻辑顺畅。模型渲染阶段采用金属磨砂材质赋予上下模座、导柱导套等钢制零件，还原了模具钢经精加工后的哑光金属质感，模柄、紧固螺钉等标准件做了倒角、螺纹细节的精细化处理，刃口部位做了高光处理以突出切割、冲孔工位的工作区域，整体渲染效果清晰展现工装的分层装配结构。结构设计上采用后侧导柱标准模架作为承载基础，上模座通过模柄与冲压设备滑块连接，配备等高套筒、卸料弹簧实现冲压完成后的自动卸料，下模座通过定位块实现待加工坯料的精准定位，冲孔凸模与切割凹模的安装位置经过同轴度校验，保证冲孔与切割两道工序可在单次冲压行程内同步完成，有效提升五金件加工的工序效率。设计思路围绕复合工序的工装需求展开，将原本需要分两次冲压完成的冲孔、轮廓切割工序整合到同一套工装中，减少了工件二次装夹的定位误差，导柱导套采用H7/h6的间隙配合精度，保证上下模反复合模的对位精度，卸料结构的弹力参数经过匹配计算，既可以顺利箍住凸模完成卸料，又不会因弹力过大造成坯料变形，所有非标准零件均预留了加工余量与安装让位空间，符合实际机械加工的工艺要求，模型完整还原了工装从模座安装、工作部件固定到导向、卸料系统的全部结构细节，可作为冲压工装设计的参考案例使用。
