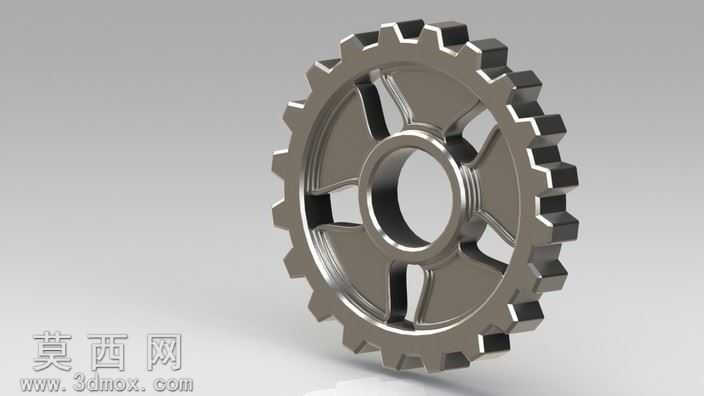

辐条式金属齿轮三维结构设计作品

本作品为一款辐条式结构的金属齿轮三维设计，建模阶段以机械传动齿轮的设计规范为基础，首先确定齿轮的核心参数：根据传动需求匹配合理的模数、齿数、压力角，先绘制齿廓的渐开线基准曲线，通过阵列命令完成全部轮齿的特征排布，保证每个轮齿的齿形精度、齿距均匀度符合传动啮合的基本要求，避免后续啮合过程中出现卡滞、传动不均的问题。在主体结构设计上，摒弃了传统实心齿轮的厚重结构，采用六组对称辐条连接中心轮毂与外圈齿圈，辐条之间开设均匀的镂空减重槽，在保证齿轮整体结构强度、抗扭刚度的前提下，有效降低零件自身重量，减少传动过程中的转动惯量，提升传动响应速度，同时也能节省加工材料、降低制造成本。中心轮毂位置设计有阶梯式安装孔，孔壁预留有定位配合的台阶结构，可与传动轴实现精准的过盈或过渡配合，保证齿轮安装后的同轴度，减少传动过程中的径向跳动。建模完成后对模型进行细节优化：对轮齿的齿顶、齿根位置做微小的圆角过渡处理，避免应力集中导致的轮齿断裂问题，辐条与齿圈、轮毂的连接位置也添加平滑过渡圆角，分散载荷传递过程中的应力集中点，提升零件的疲劳使用寿命。渲染阶段采用金属磨砂钢材质，调整材质的反射率、粗糙度参数，模拟真实机加工金属零件的哑光金属质感，通过环境光的多角度打光，清晰呈现轮齿的立体轮廓、辐条的结构层次以及零件表面的金属光泽，同时对镂空位置的光影效果做细化处理，直观展现结构的通透感与空间层次。整体设计兼顾了机械传动的功能性要求与轻量化的结构优化思路，既满足齿轮啮合传动的精度、强度需求，又通过辐条镂空结构实现减重降耗的设计目标，可用于3D打印验证、机械传动结构教学演示、小型传动机构的设计参考等场景，模型的特征结构完整，参数化建模逻辑清晰，可根据实际使用需求调整齿数、模数、辐条数量等核心参数，适配不同的传动工况要求。
