齿轮式速度传输传动机构演示装置

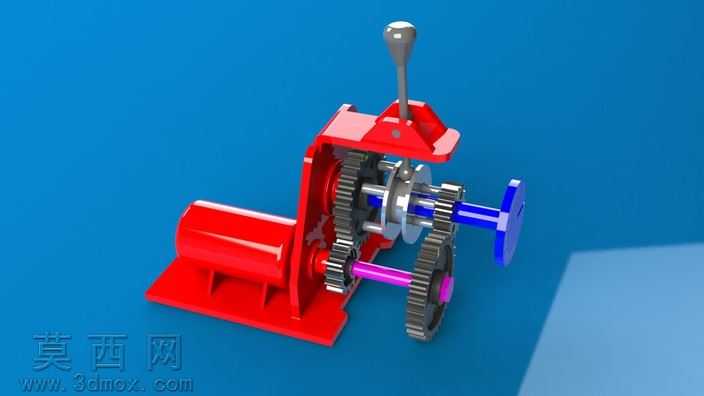

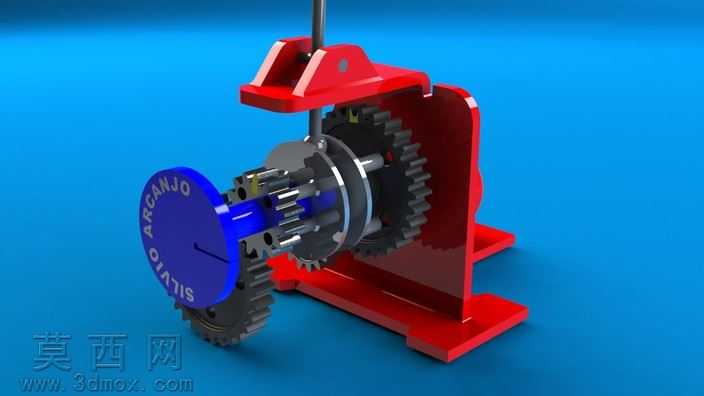

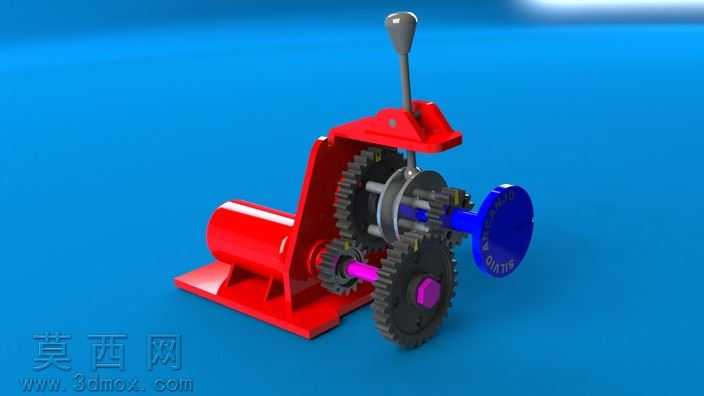

本作品为齿轮式速度传输传动演示机构，采用三维建模软件完成全参数化结构搭建，整体围绕机械传动原理的直观展示进行设计。建模过程中首先完成支撑基座的结构绘制，红色立式支撑座搭配底部加宽安装脚，保证整体机构放置的稳定性，支撑座上方预留换挡拨杆的安装通孔，还原真实变速机构的操纵结构布局。核心传动部分采用多组啮合齿轮组设计，包含大直径外啮合从动齿轮、同轴布置的多联滑移齿轮、输出端标识轮盘，各齿轮的齿形参数按照标准渐开线圆柱齿轮规范绘制，齿廓、齿顶圆、齿根圆的尺寸精度严格匹配传动比设计要求，保证齿轮啮合时的传动逻辑符合真实机械变速规律。渲染阶段采用高对比度材质区分不同功能部件：支撑结构采用亮红色烤漆金属材质，突出展示机架的轮廓边界；齿轮传动部件采用哑光灰铸铁材质搭配金属银亮色的轴类零件，还原工业机械零件的真实质感；输出端的蓝色标识轮盘采用半哑光蓝色塑料材质，轮盘表面蚀刻标识字符，清晰标注输出端位置，方便直观观察转速传递效果。设计思路上以教学演示为核心目标，简化了工业变速器的复杂冗余结构，保留核心的齿轮变速传动逻辑，通过外露的齿轮啮合结构，能够清晰观察不同齿轮啮合状态下的传动路径变化，直观展示速度传输、传动比变换的机械原理。各旋转部件的装配约束按照真实机械装配关系设置，轴与齿轮之间采用同轴约束，齿轮啮合处添加接触约束，支撑座与轴之间添加旋转副约束，可直接用于运动仿真演示，直观展现动力输入后经过不同齿轮组传递到输出端的速度变化过程，整体结构紧凑，功能分区清晰，既符合机械设计的规范要求，又具备良好的原理展示效果。
