阿尔斯通地铁底架结构优化设计方案

城轨车辆底架作为整车承载的核心结构，直接决定了车体运行的可靠性与服役寿命，本次针对阿尔斯通Metropolis系列地铁底架的结构支撑开展重新设计，核心围绕减重与承载性能的平衡展开。在城轨线路实际运营场景中，底架需要长期承受车体自重、乘客载荷、运行时的纵向冲击与垂向振动，还要兼顾设备安装的接口精度，传统底架设计往往存在冗余支架过多、局部应力集中的问题，不仅抬升了整车自重，也增加了线路运行的能耗与轮轨磨耗。

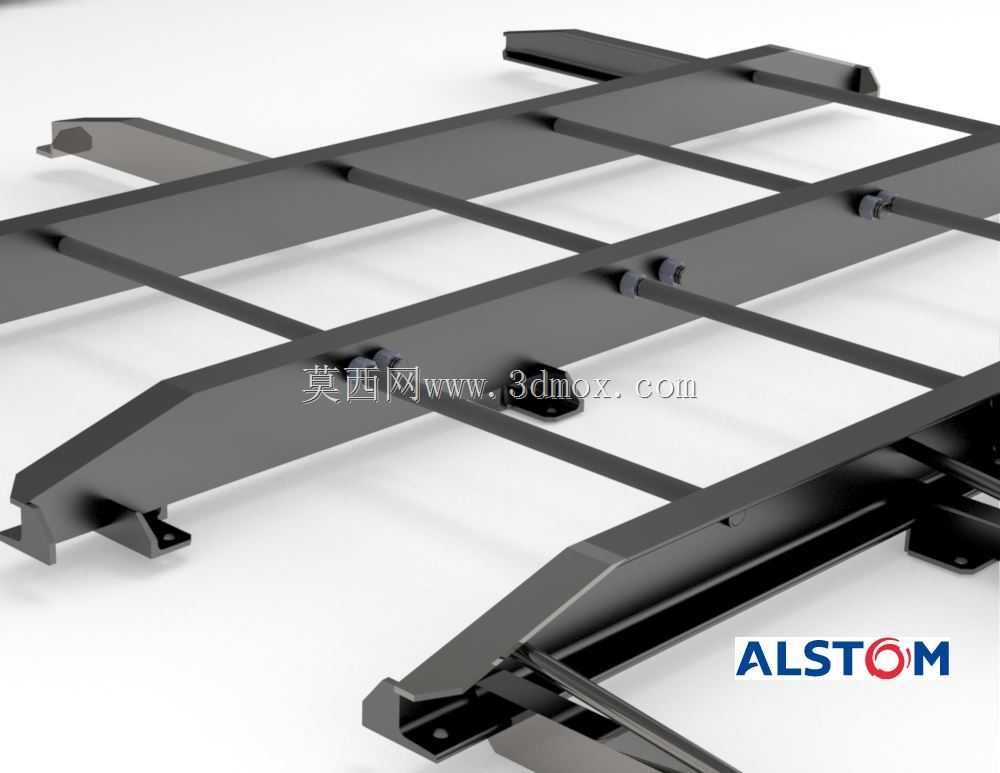

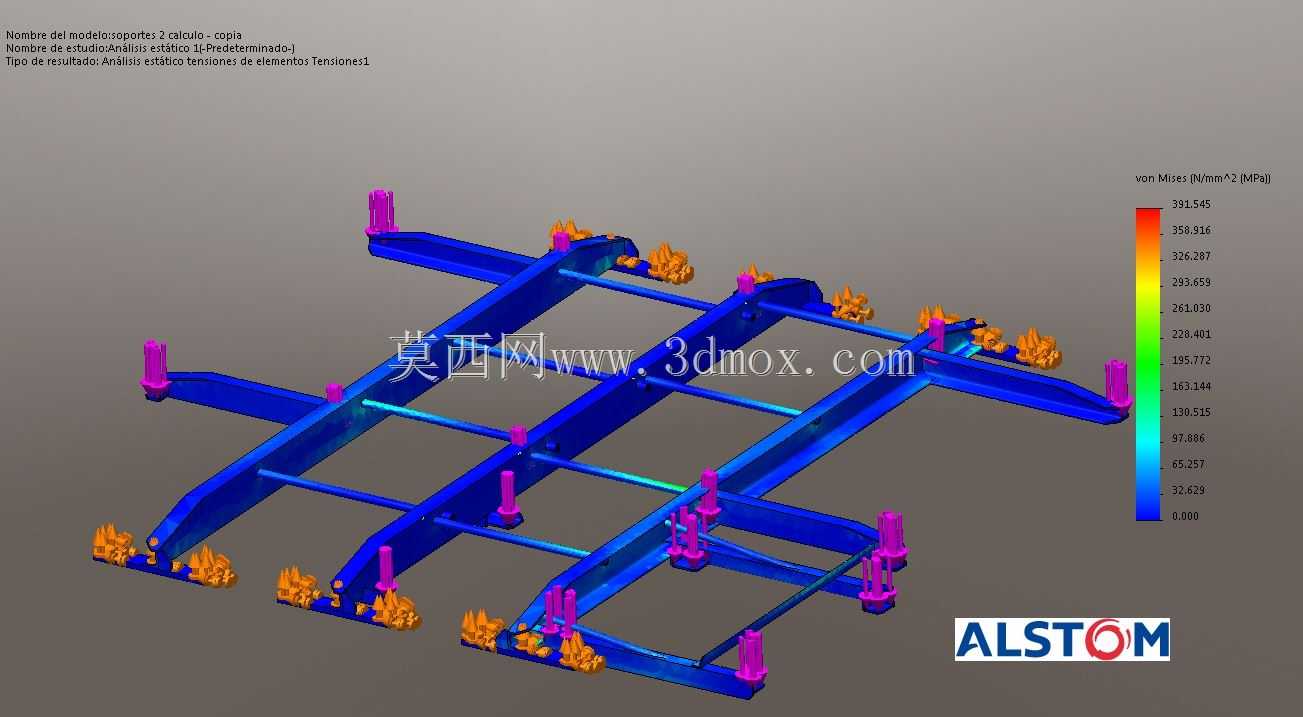

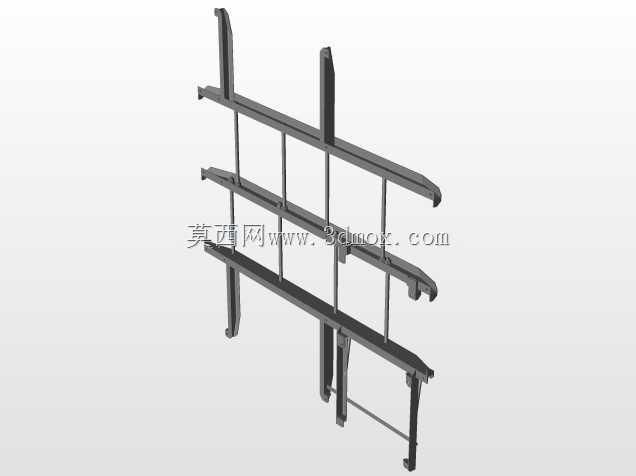

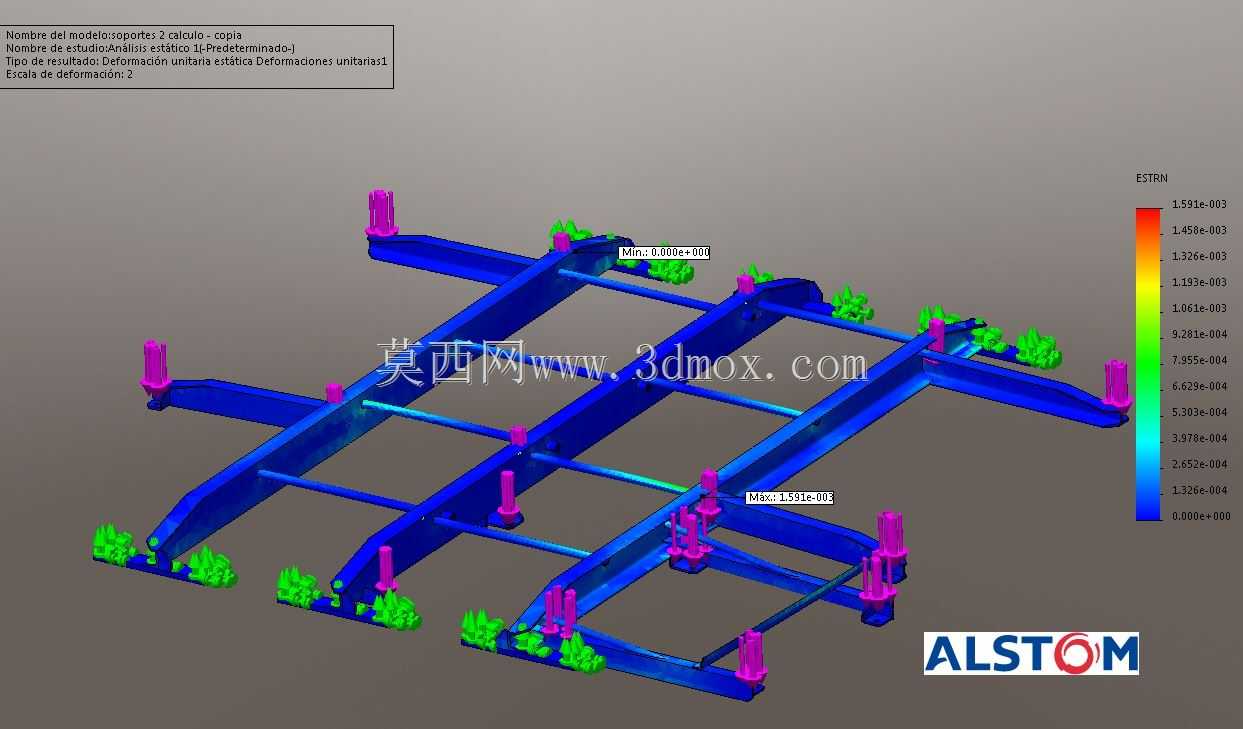

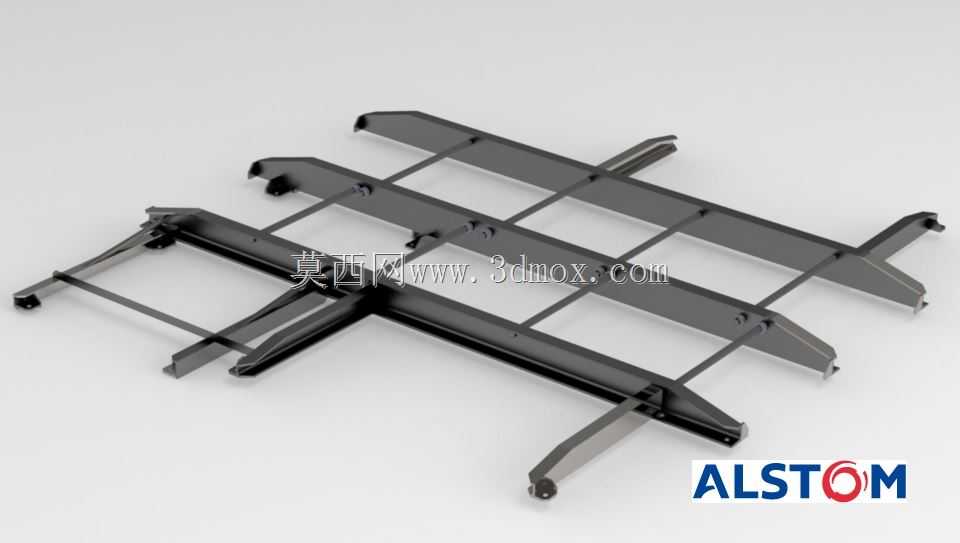

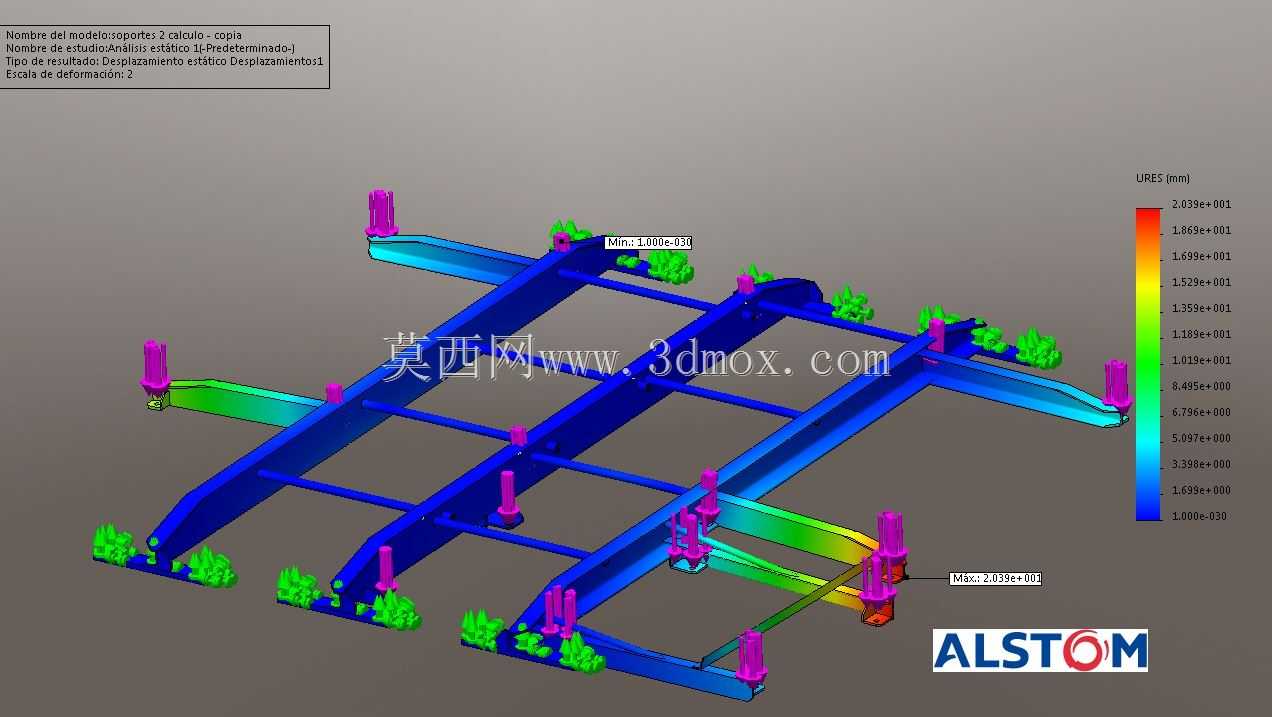

设计过程中首先对原有底架的支架分布做了全工况载荷校核，通过有限元仿真模拟AW3超载工况、紧急制动工况、曲线通过工况下的应力分布，识别出原有结构中6处完全不参与主承载路径的冗余支架，同时对4处应力富余度过高的支架做了拓扑优化，在保证各安装点刚度满足EN12663标准要求的前提下，调整了支架的截面形状与筋板布局，避免材料的无效堆砌。优化后的单套支架结构重量控制在146kg，相比原结构实现了137kg的减重效果，对应单列车底架部分的减重幅度十分可观，能够直接降低车辆的轴重，适配更多对轴重限制严格的城轨线路，同时也能减少车辆运行时的牵引能耗，降低全生命周期的运营成本。

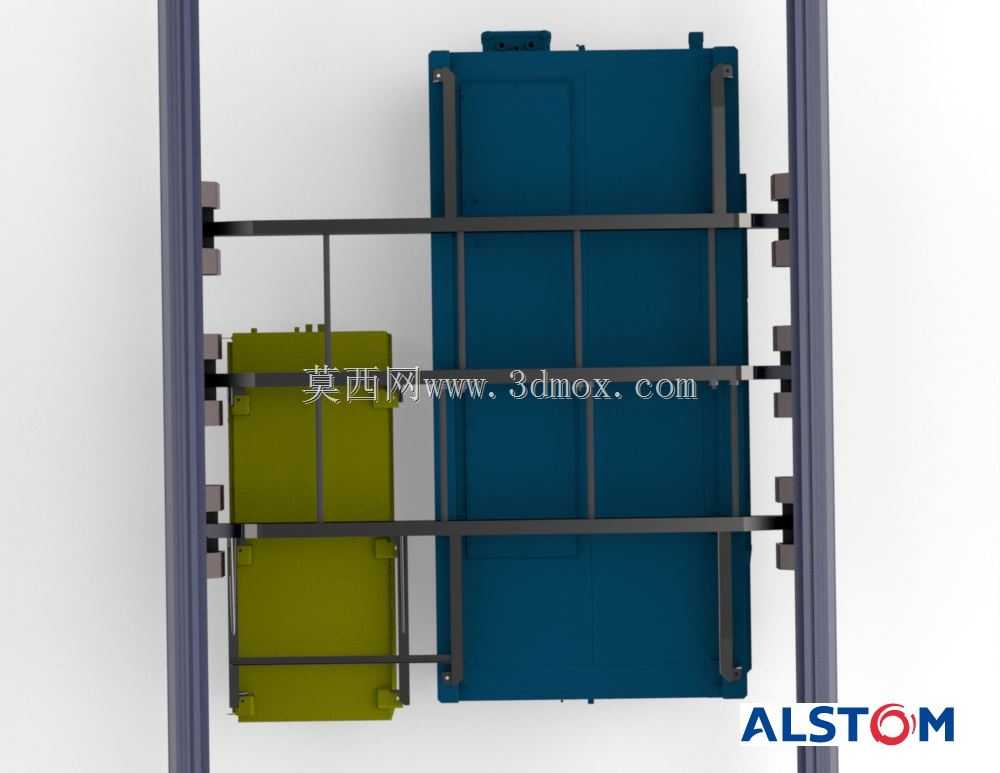

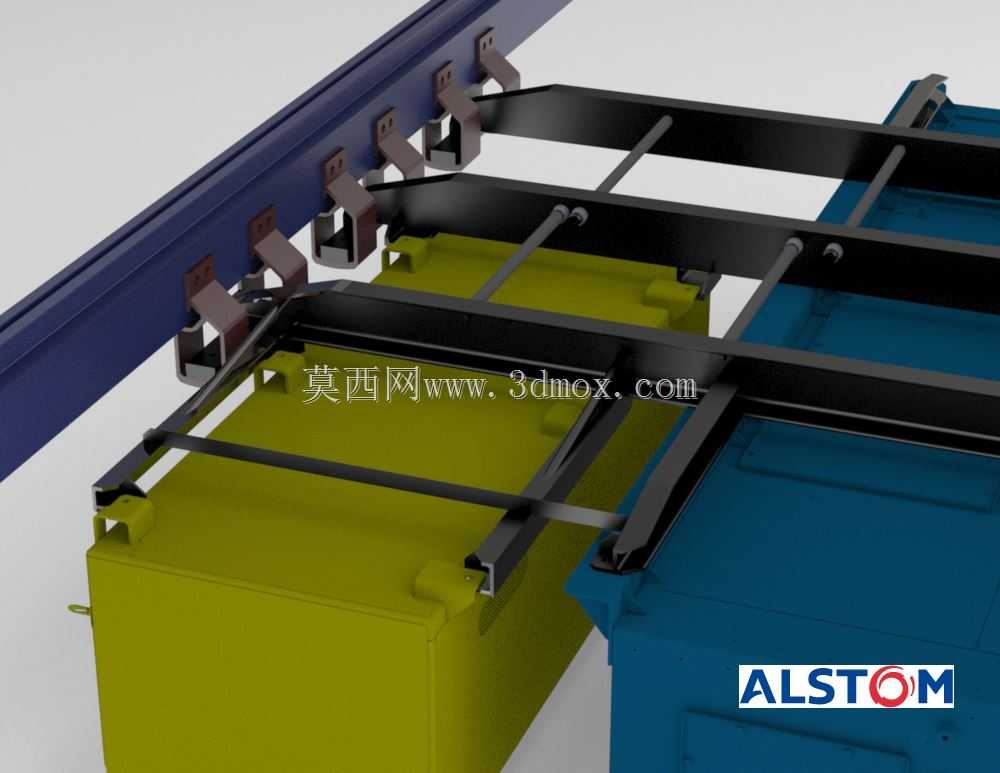

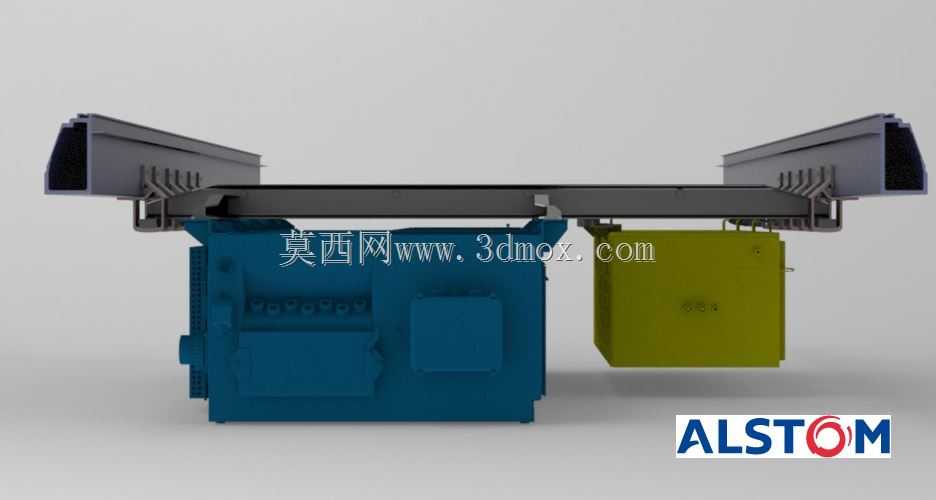

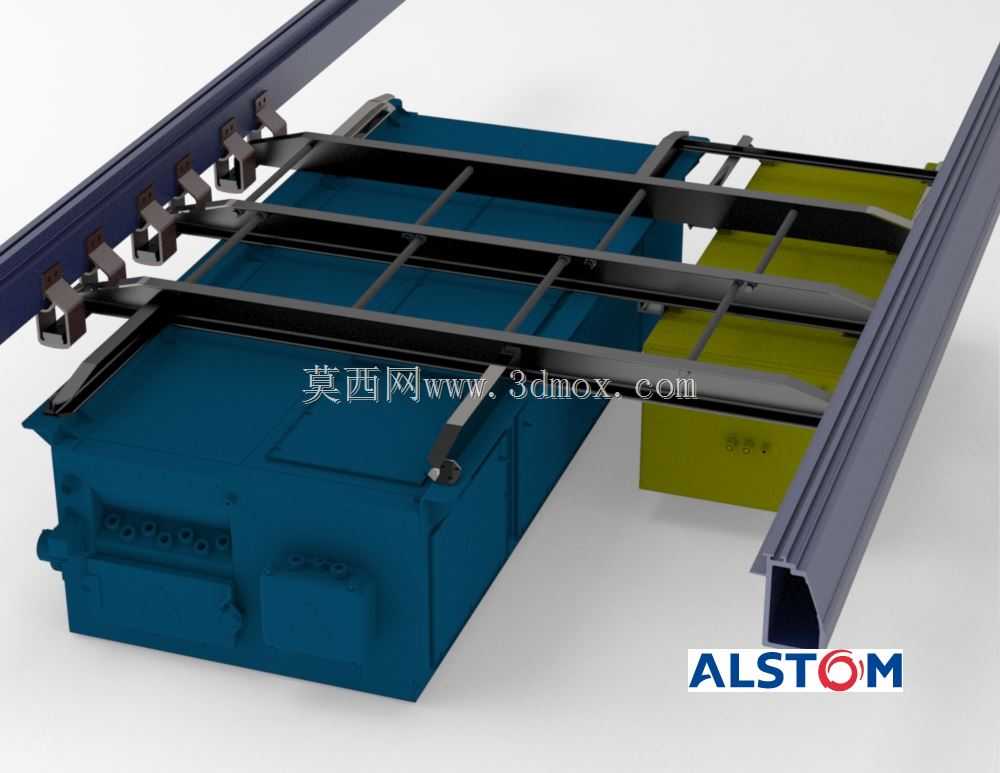

在安装边界的处理上，所有与车体边梁、设备吊座的连接接口完全保留原有尺寸公差，不需要对现有车辆的生产工装做调整，可直接替换原有底架结构投入量产。支架的焊接位置做了圆弧过渡处理，避免应力集中导致的焊缝疲劳开裂，所有安装孔位的位置度公差控制在0.2mm以内，保证车下牵引、制动、空调等设备的安装精度。设计中还充分考虑了底架的检修维护需求，在支架之间预留了足够的管线排布空间与检修操作空间，不需要拆解主承载结构即可完成车下设备的日常检修与部件更换，适配地铁车辆定修、架修的运维流程。

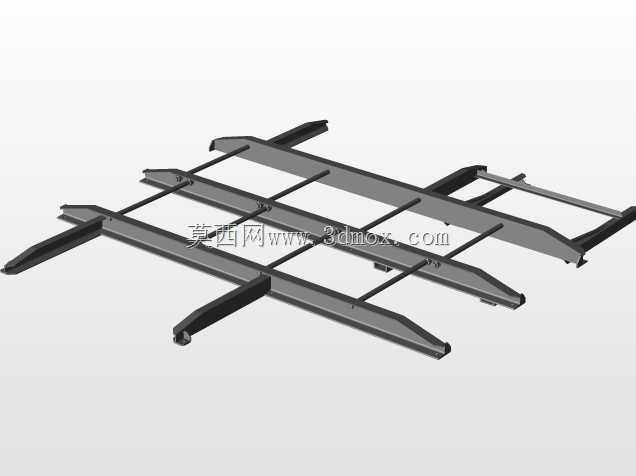

从结构受力逻辑来看，优化后的底架将主承载路径集中在边梁与主横梁组成的框架结构上，辅助支架仅承担局部设备的垂向载荷，避免了非主承载结构参与力流传递导致的异常变形。针对底架容易出现腐蚀的区域，支架的型材选用耐候钢材质，表面做抛丸防锈处理，能够适应地下隧道高湿、多粉尘的运行环境，延长结构的服役周期。
