油箱用浮子式液位检测装置结构

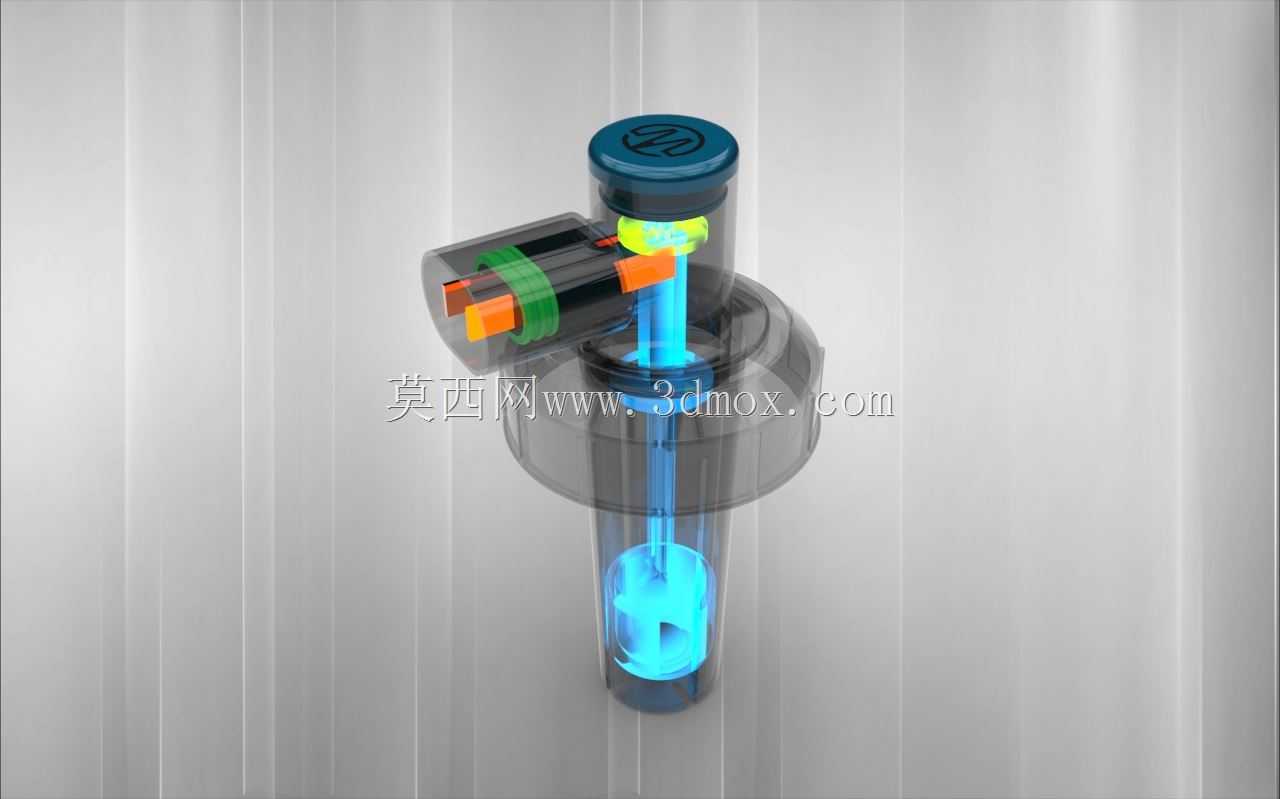

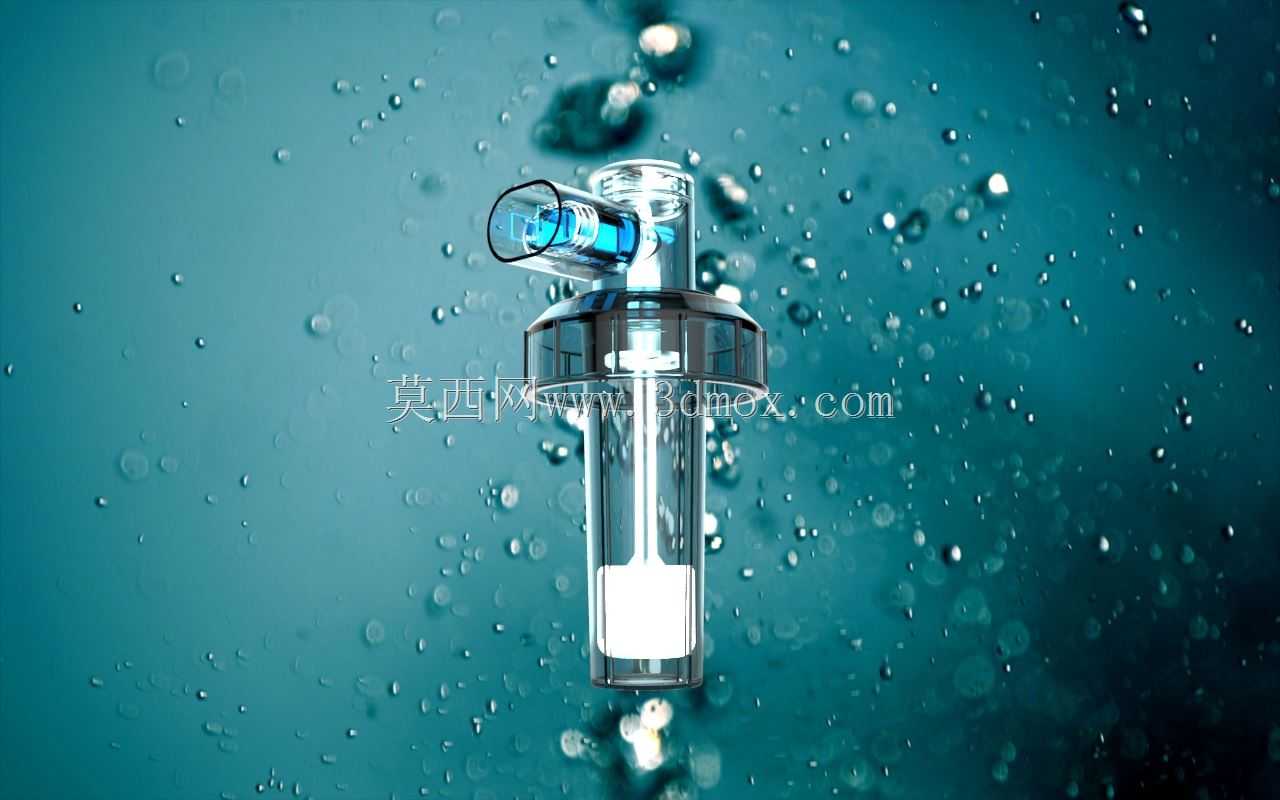

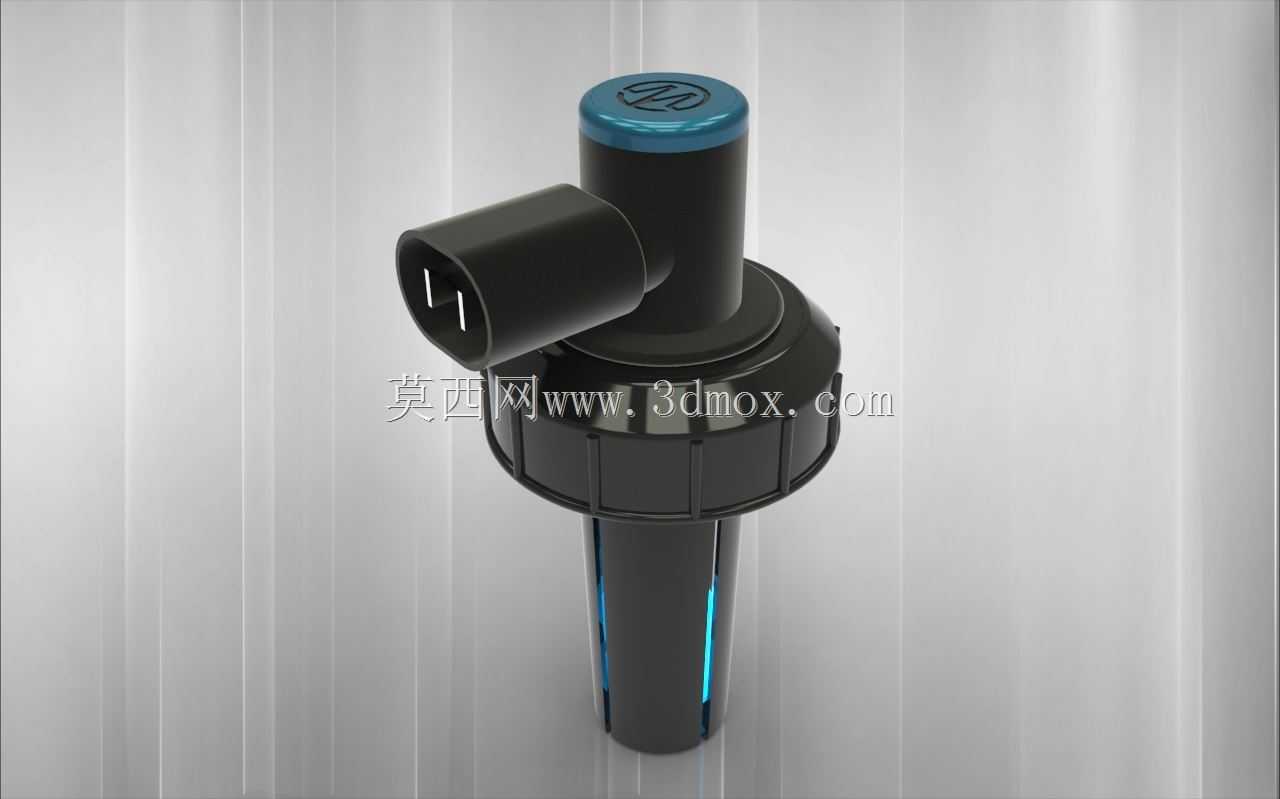

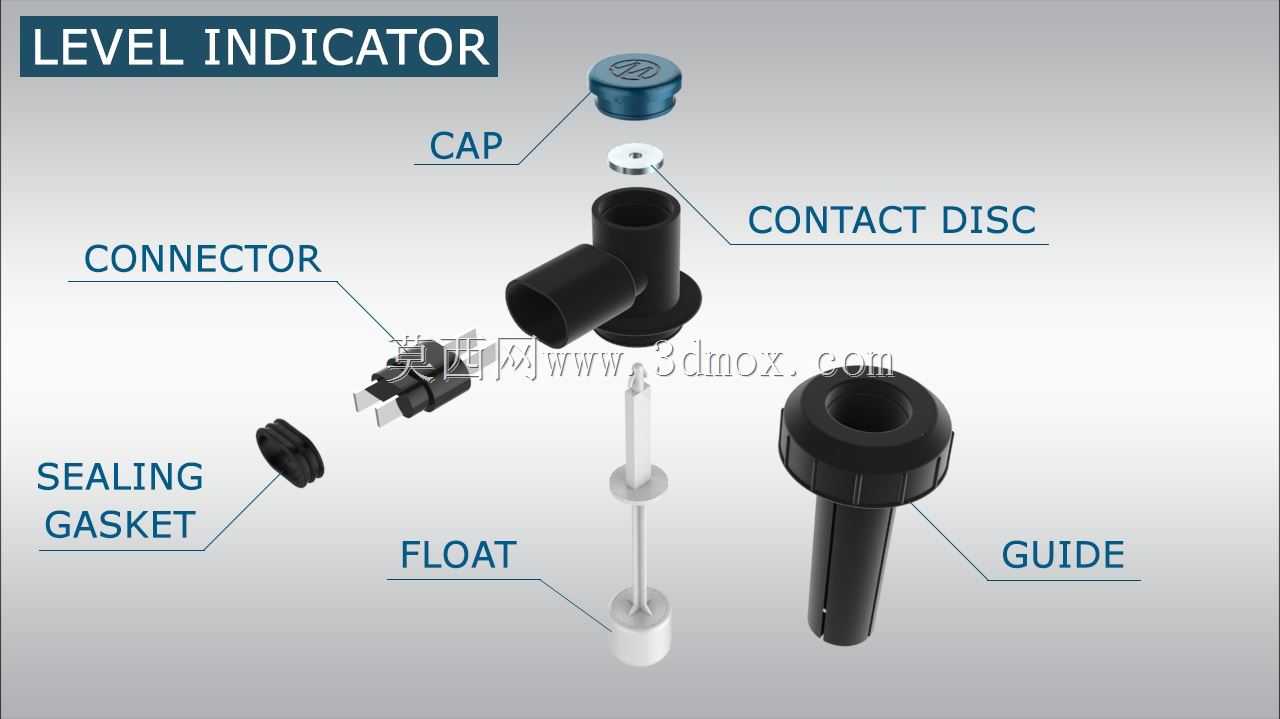

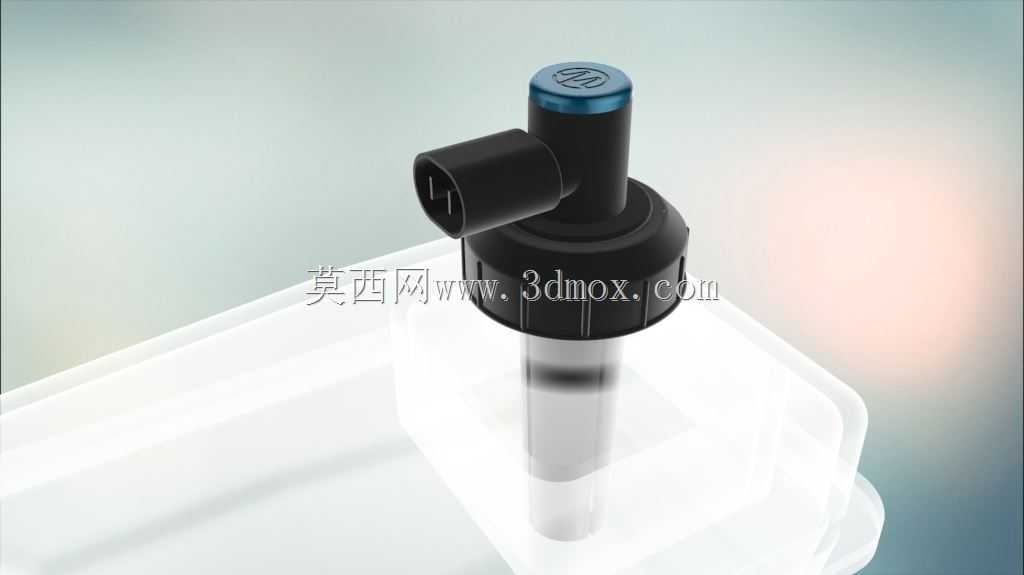

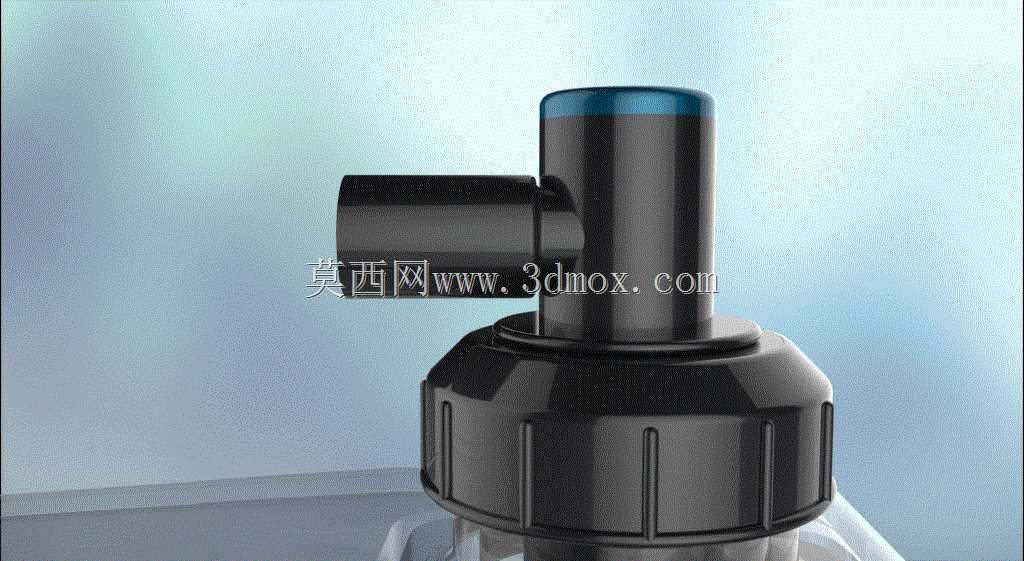

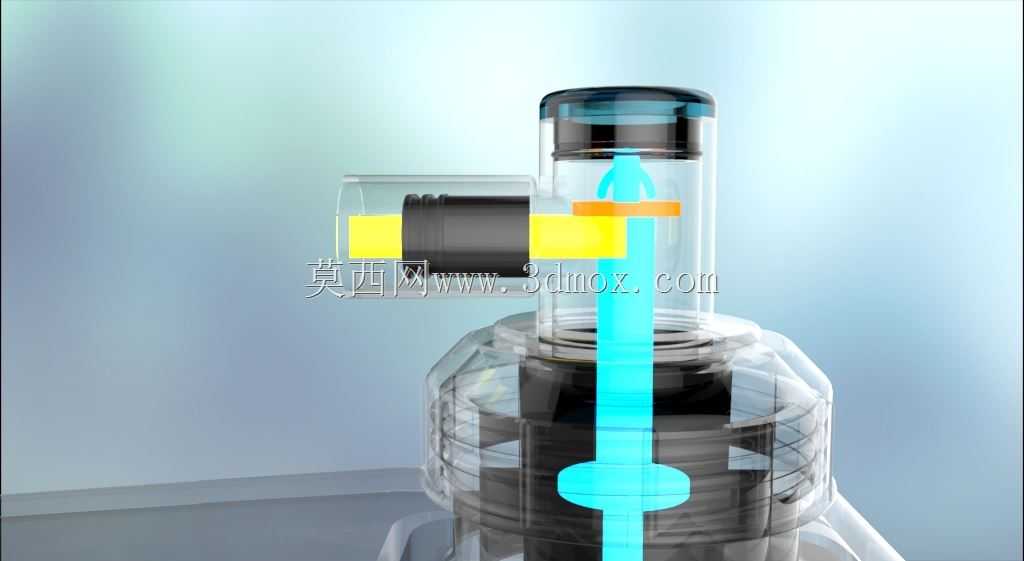

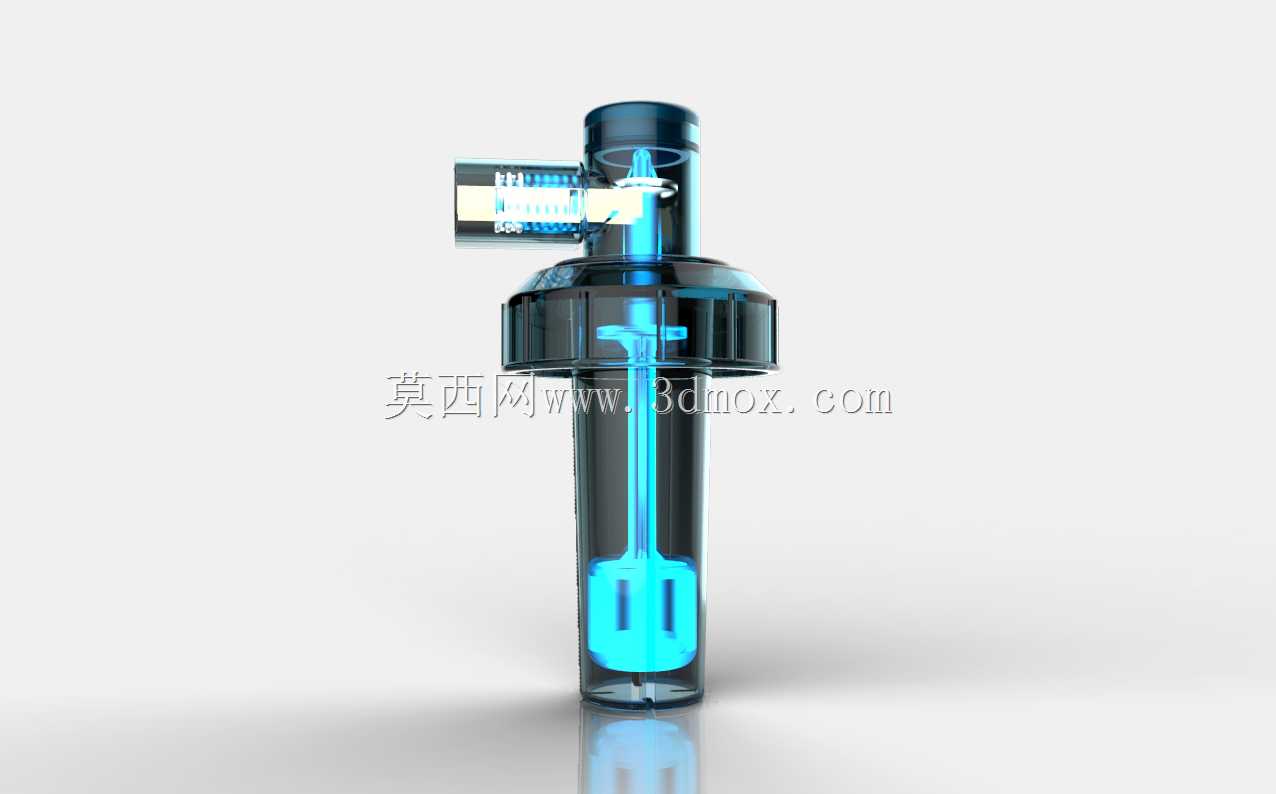

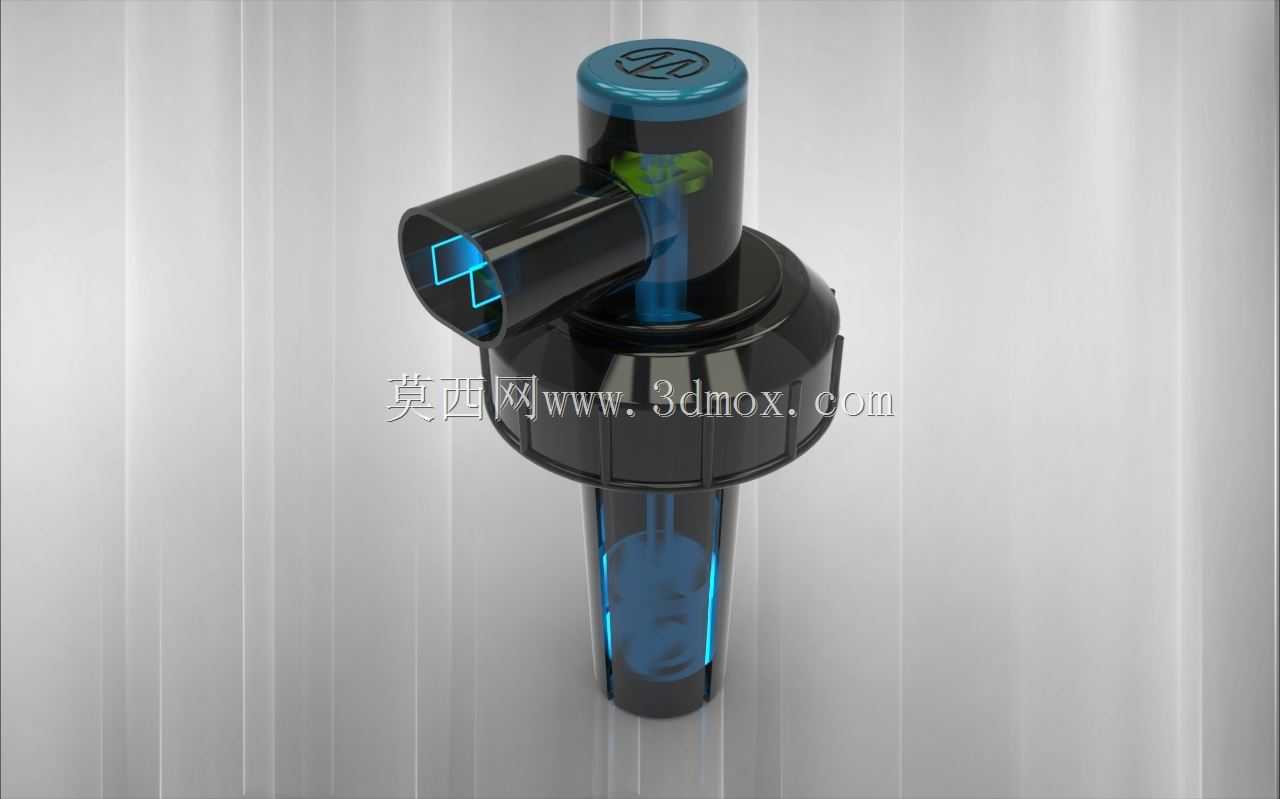

这类液位检测结构主要适配小型燃油箱、储液罐体的液位状态监测场景，在通用动力机械、小型发电机组、园林机械、农用作业机具的燃油供给系统中应用十分广泛，核心作用是实时反馈储液容器内部的液位高低状态，为设备运行的液位预警、缺液保护提供触发信号，避免设备因缺液出现干磨、熄火等运行故障。从结构功能逻辑来看，该装置采用纯机械触发结合电信号通断的原理实现检测，没有复杂的电子传感元件，依靠内置浮子随液位升降的位移驱动接触盘动作：当储液容器内液位处于高位满液状态时，浮子受浮力托举停留在上部位置，接触盘与连接器金属端保持分离状态，检测回路处于开路，无触发信号输出；当液位下降到低位阈值时，浮子随液面下落至低位，带动接触盘与连接器金属端贴合，检测回路闭合，输出低液位触发信号，整套动作逻辑简单可靠，抗油污、抗杂质干扰能力远高于光电式、电容式液位检测元件，在含有少量杂质的燃油、液压油储液环境中能长期稳定工作，不会因液体附着、杂质沉积出现误触发问题。在结构设计层面，该装置采用插入式安装结构，整体为细长柱状构型，上部设置带密封结构的安装锁紧端盖，端盖尺寸适配常规油箱顶部的标准安装开孔，安装时直接从油箱顶部预留开孔插入容器内部，通过端盖的螺纹或卡扣结构与油箱壁锁紧固定，配合密封垫圈实现安装位置的静密封，避免储液从安装缝隙渗漏；装置下部的感应段长度根据储液容器的低液位预警高度匹配设计，浮子滑动行程与低液位触发点严格对应，不会因安装深度偏差导致触发阈值偏移。整套装置的零部件数量少，结构拆分后仅包含端盖壳体、导向柱、浮子、接触盘、接线连接器几个核心部件，装配工序简单，不需要复杂的调校步骤，生产组装效率高，后期维护时可直接整体拔出更换，不需要对油箱本体做额外改造。装置外露的接线端设置在端盖上部，与油箱内部储液腔完全隔离，避免燃油蒸汽长期侵蚀接线端子导致接触不良，外壳采用耐油工程塑料材质，可长期浸泡在燃油、矿物油类介质中不出现溶胀、开裂问题，适配-30℃到80℃的常规工作环境温度范围，能满足多数户外作业设备的使用环境要求。在安装边界上，该装置插入油箱内部的柱体段直径较小，不会占用过多油箱内部储液空间，浮子滑动过程中与油箱内壁的安全间隙要求低，即使是结构紧凑的小型油箱也能顺利安装，不需要在油箱内部额外设置浮子导向结构，安装适配性较强。
