三吨级两米高承载钢板结构受力分析设计

在工矿厂区的散料转运、重型工件临时堆放场景里，这类两米标高的承载板结构是装载机配套作业中极易被忽略但又直接影响作业安全的核心部件。不同于常规地面承载平台，该结构需要匹配三吨级装载机的作业载荷，既要承接铲斗卸料时的瞬时冲击，也要满足长时间静载堆放的形变控制要求，设计阶段的受力仿真验证直接决定了后续现场使用的可靠性。

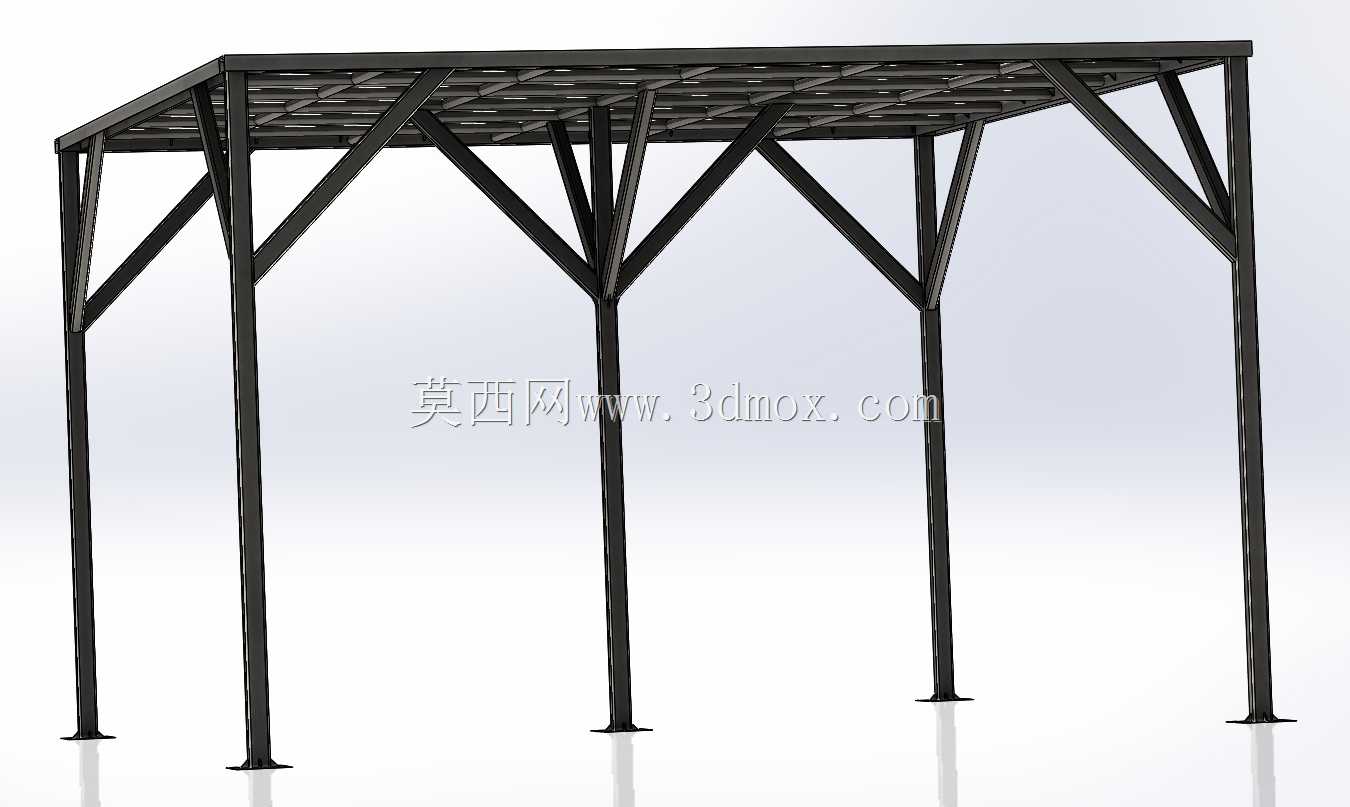

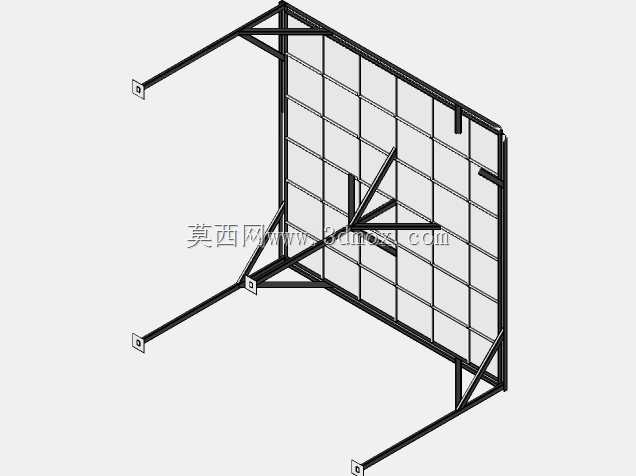

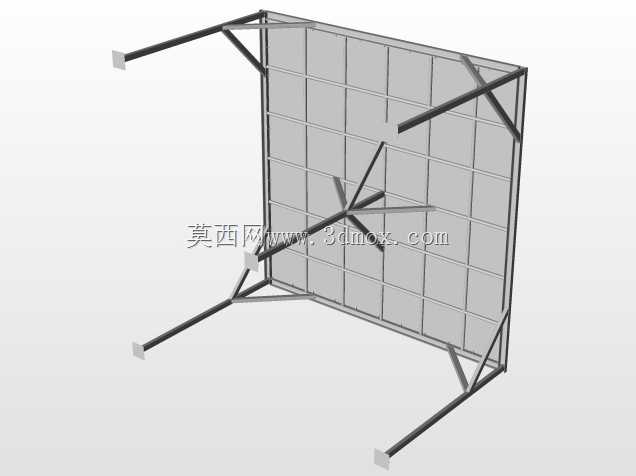

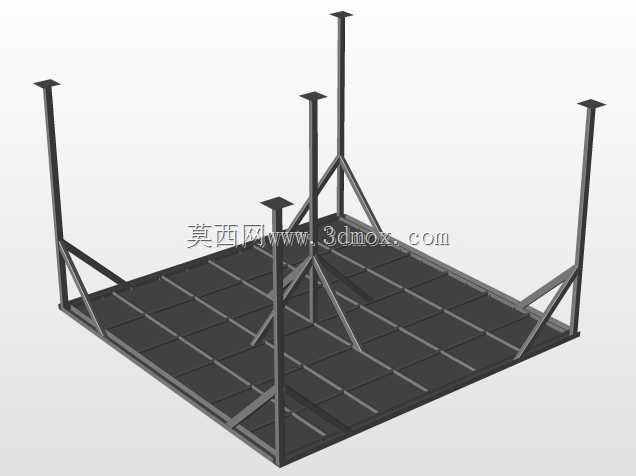

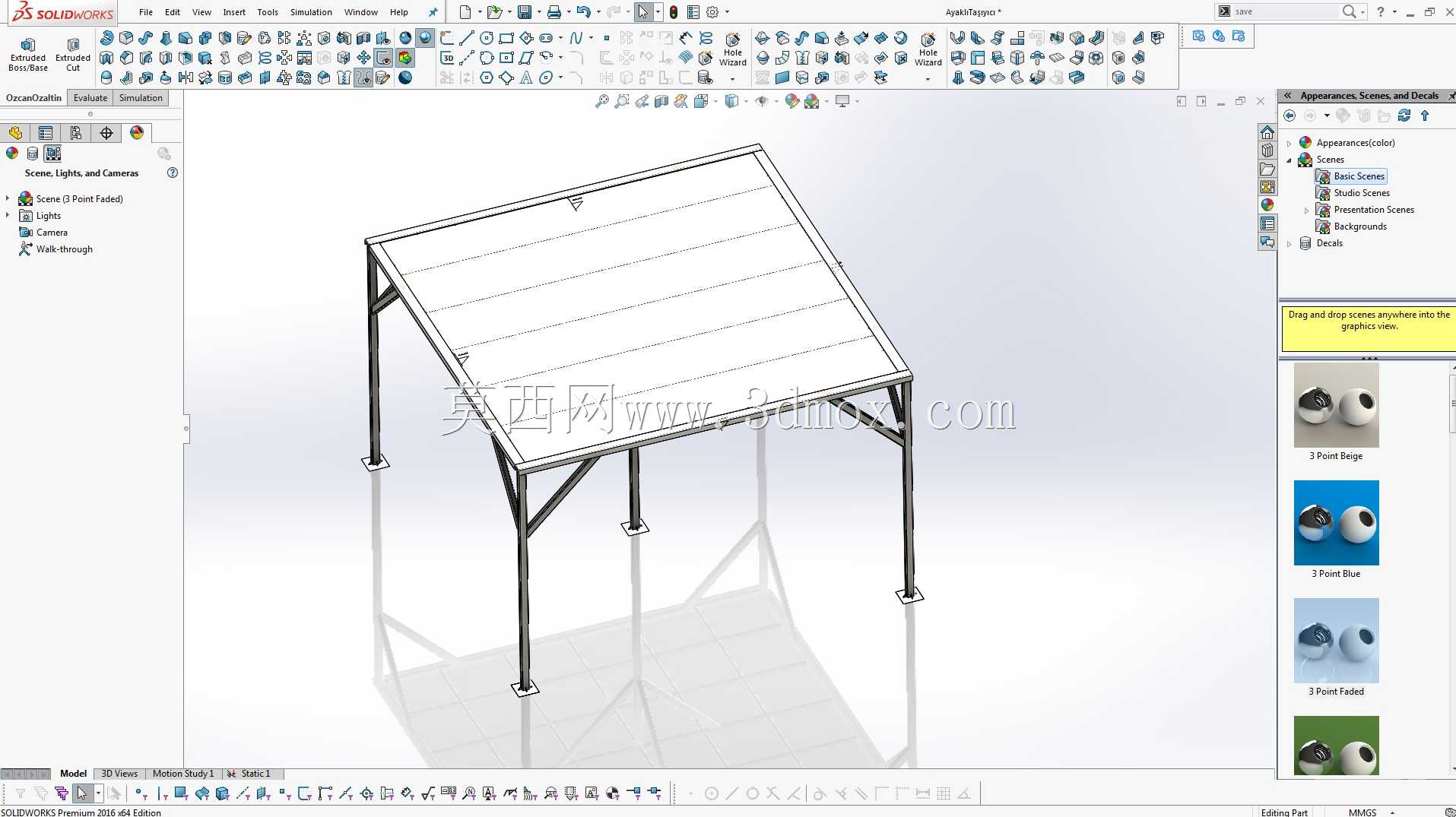

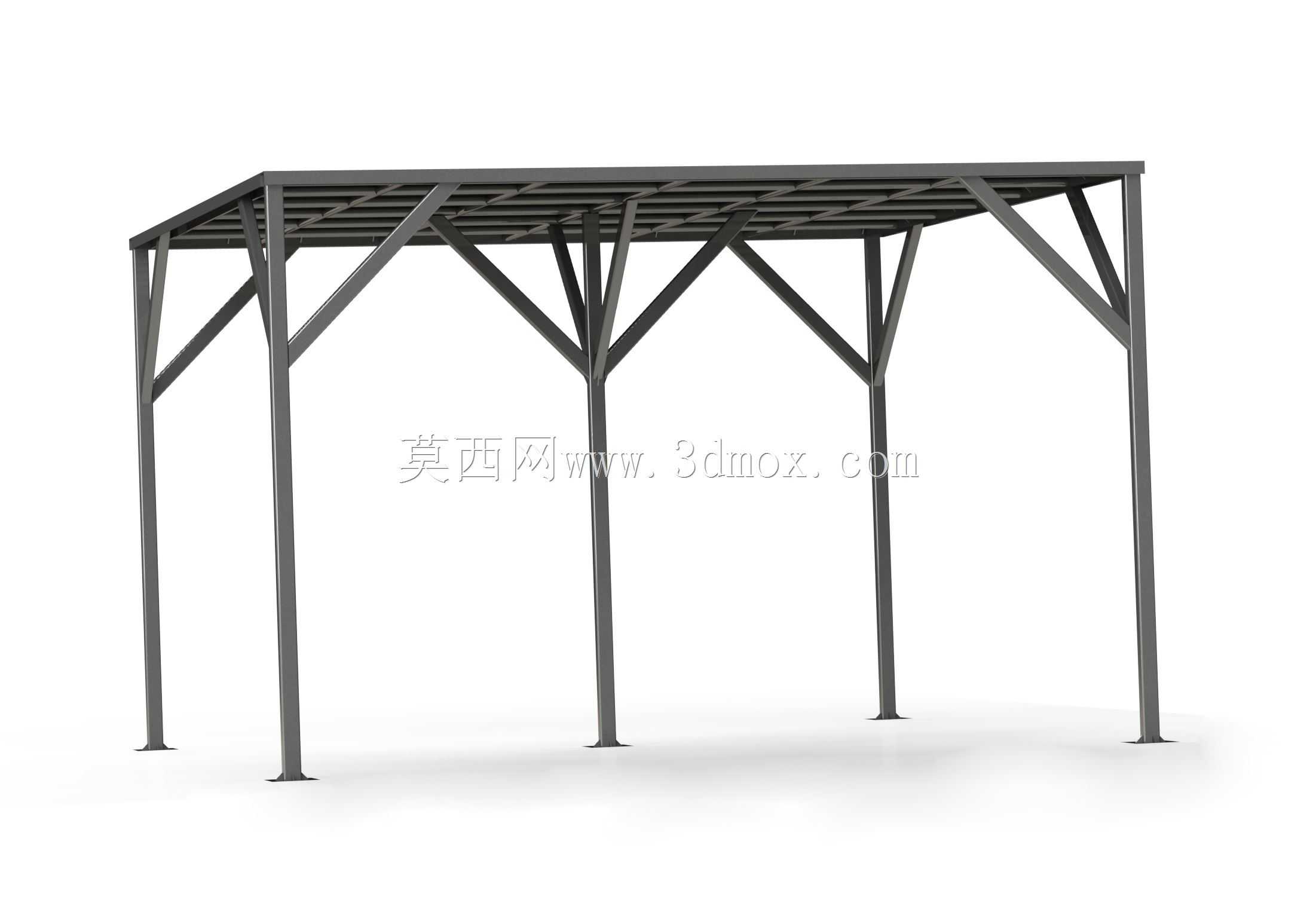

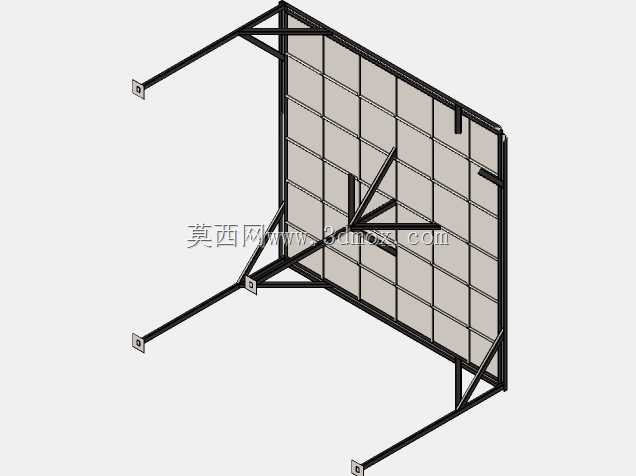

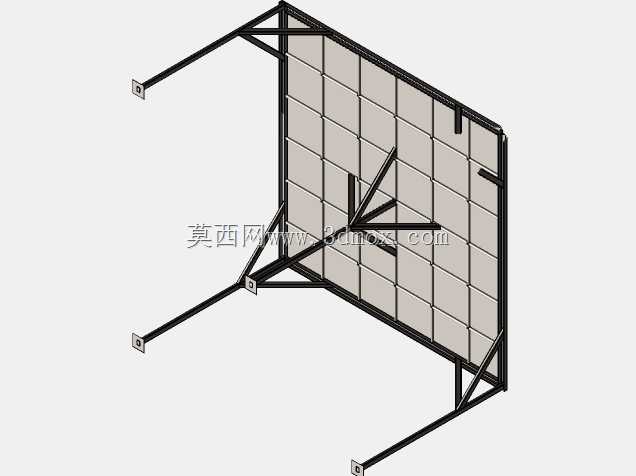

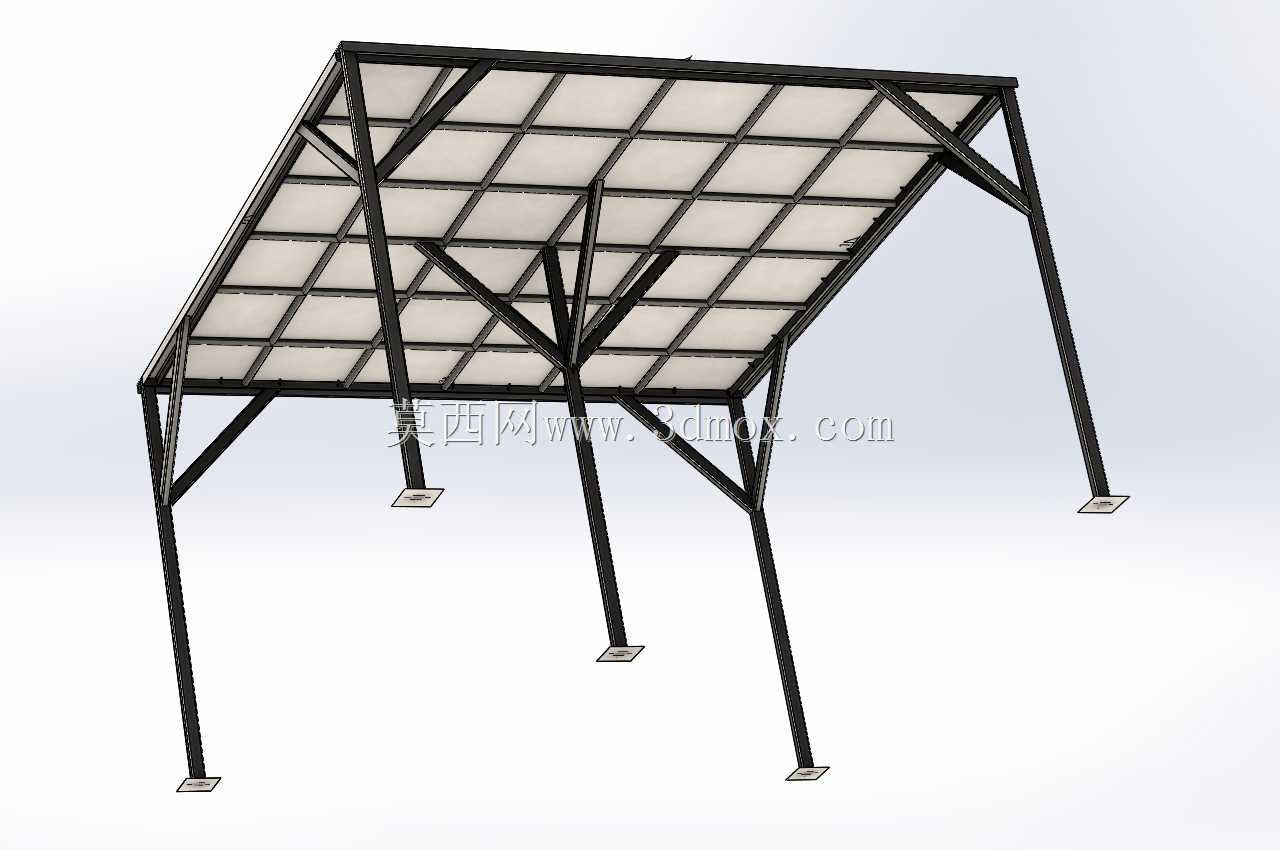

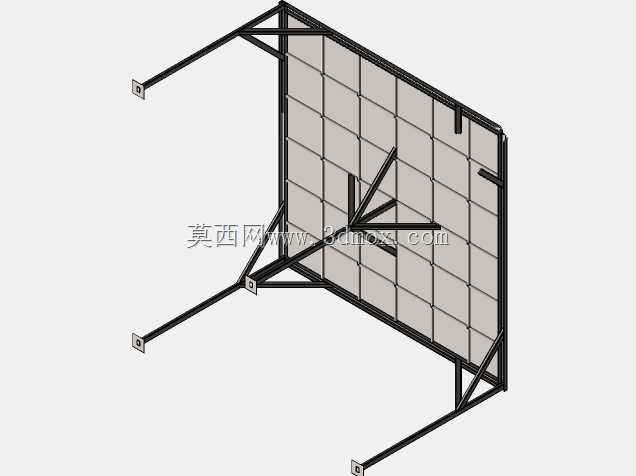

从结构设计逻辑来看，该承载板采用3m×3m幅面的4mm厚度金属钢板作为主体承载面，支撑结构选用标准型材做框架式支腿，整体标高控制在两米，刚好匹配三吨装载机的卸料高度区间，作业时铲斗举升到对应高度即可直接卸料，无需额外调整举升角度，能有效缩短单次卸料的作业周期。支腿的布置没有采用常规的四点均布方案，而是结合仿真得到的应力分布结果，在应力集中的板件边角位置做了支撑点位优化，同时在支腿与板面的连接位置做了局部加强，避免卸料冲击时连接位置出现焊缝撕裂的问题。

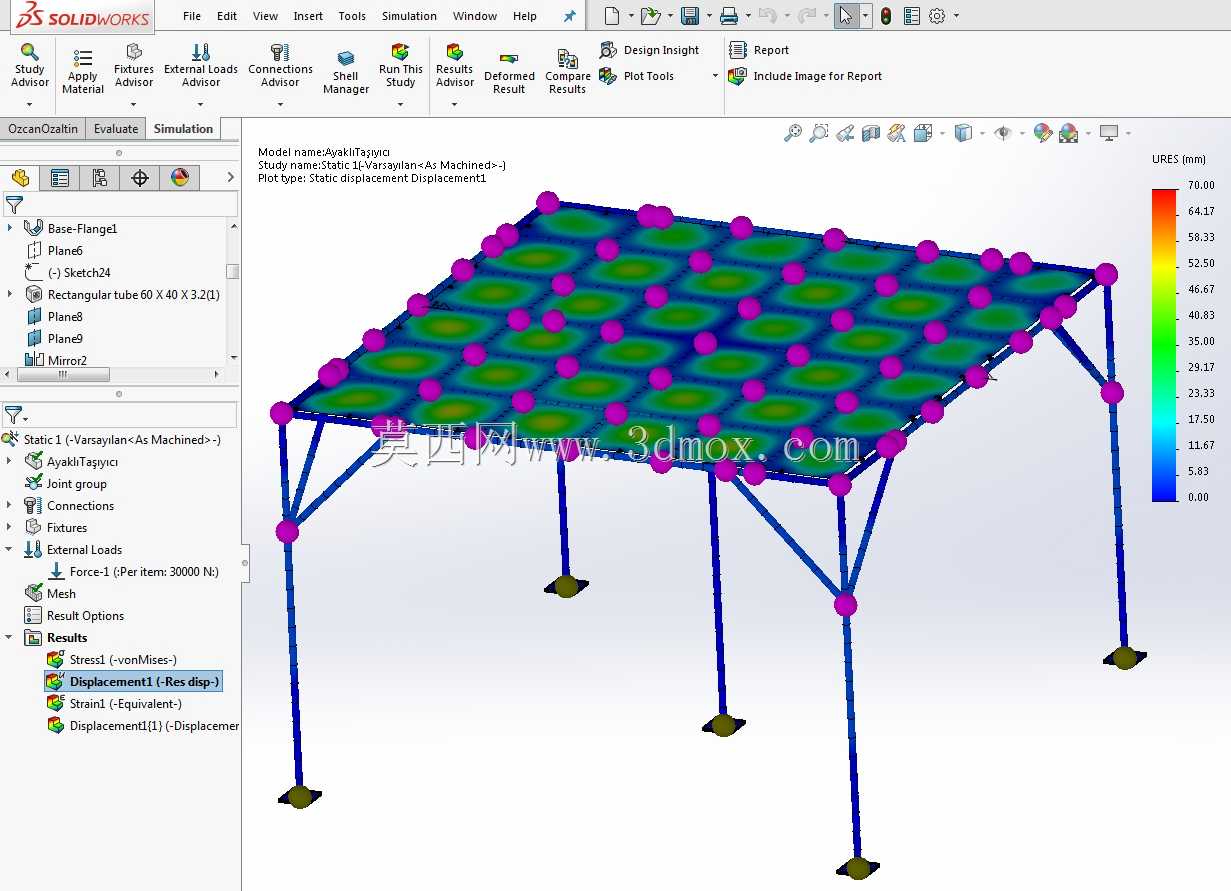

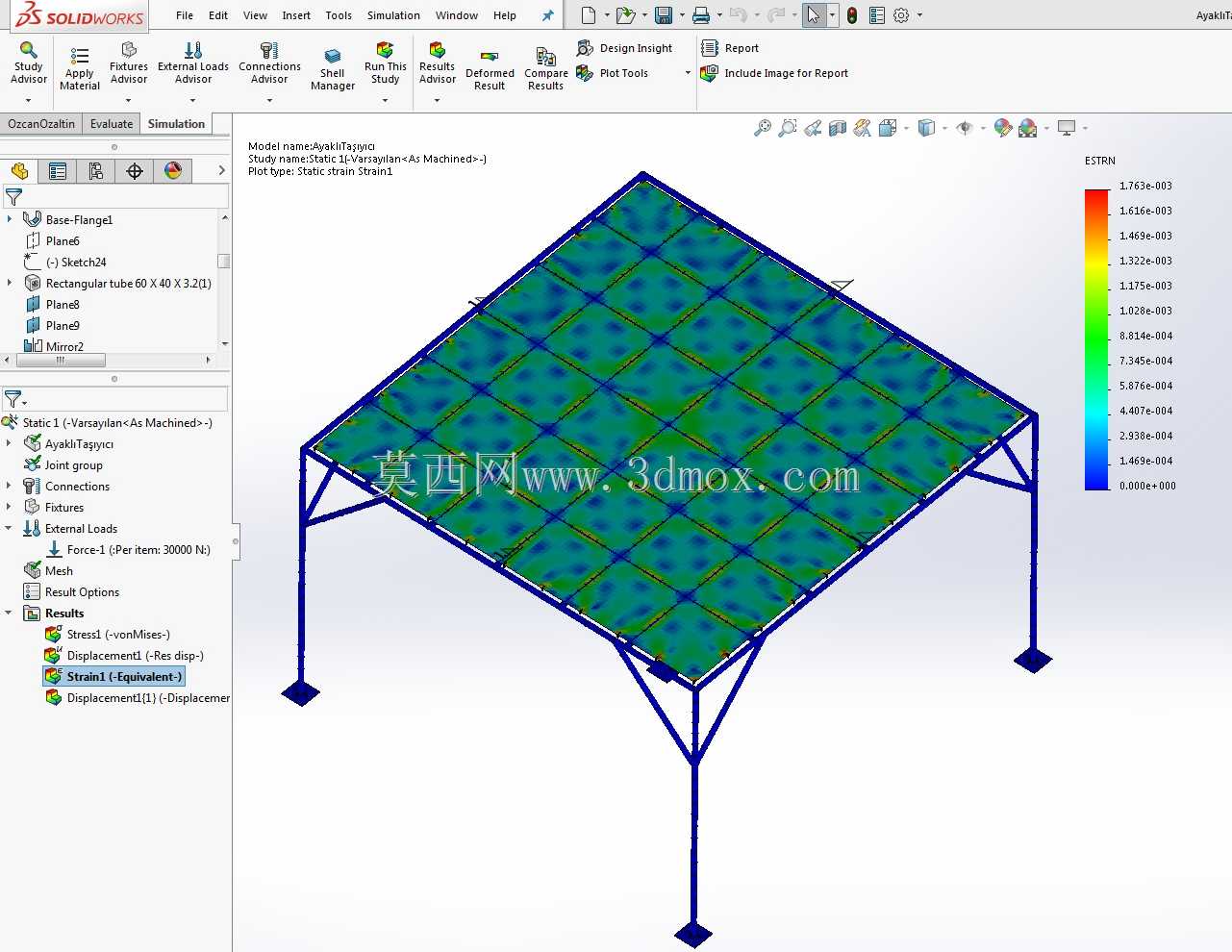

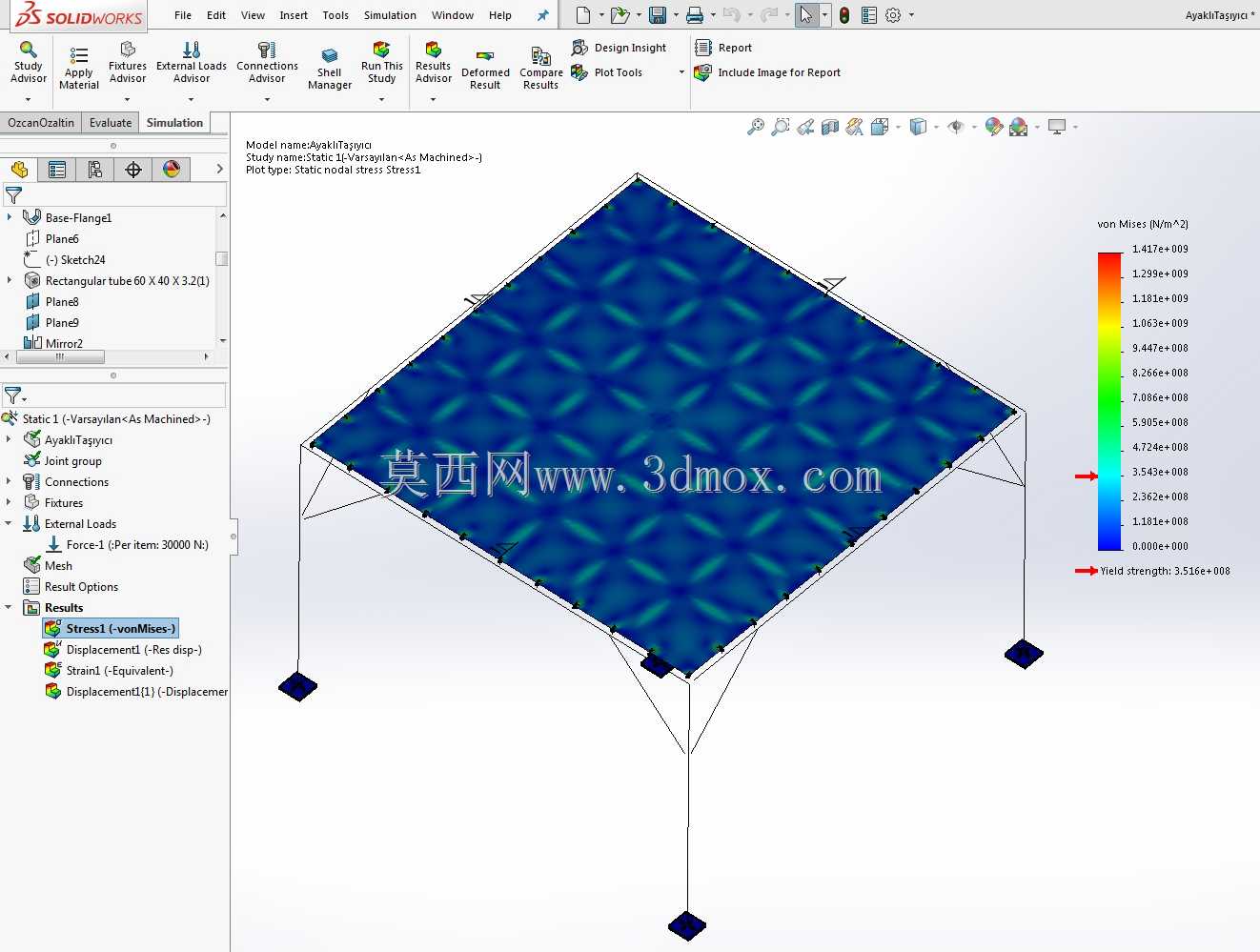

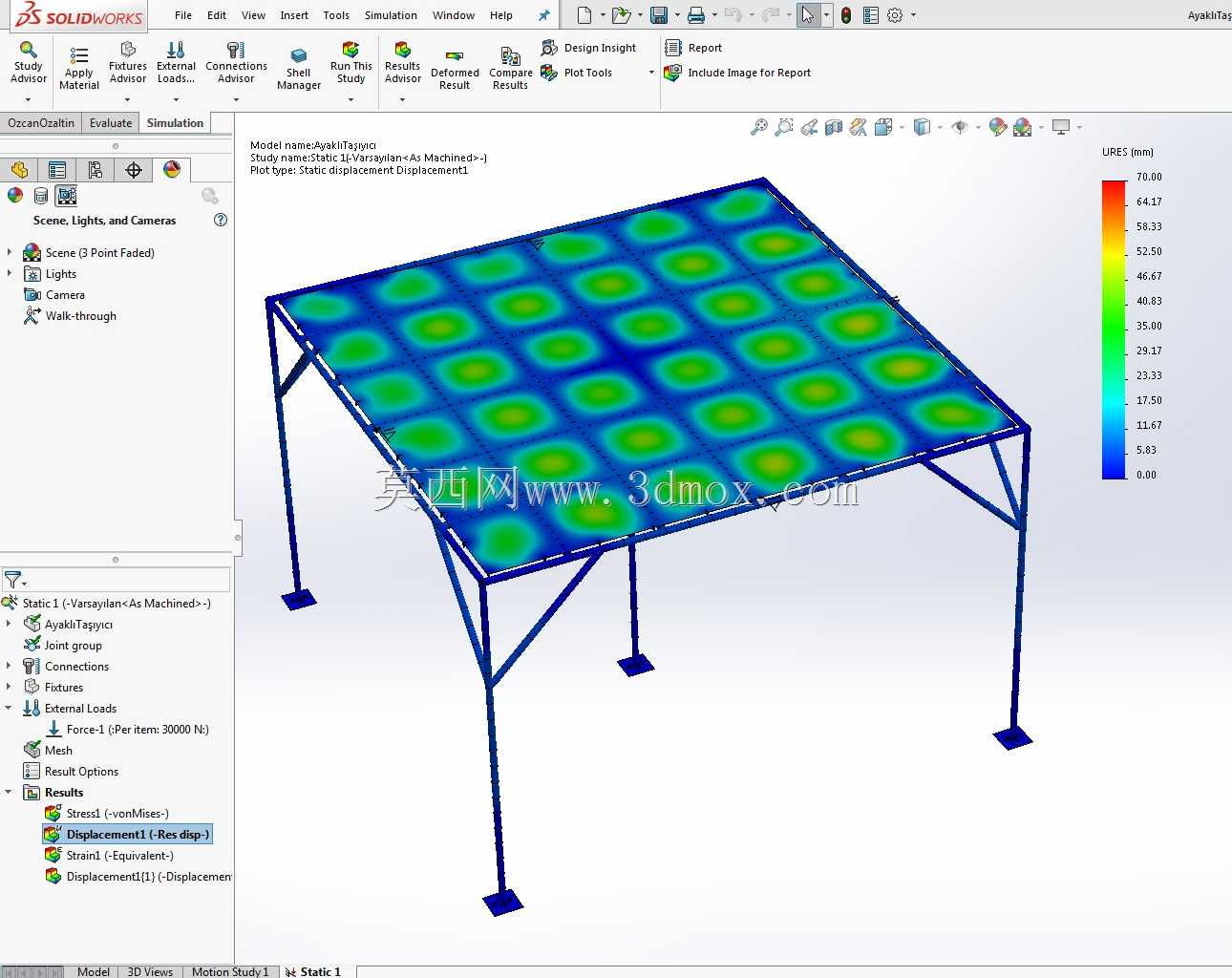

材料选用上匹配常规工矿场景的供应体系，采用AISI1020钢作为主体材料，这种材料的焊接性能优异，常规厂区的维修班组即可完成现场补焊修复，同时材料的塑性储备足够，在承受瞬时冲击载荷时不会出现脆性断裂，适合厂区内重载、多冲击的作业环境。设计阶段的受力分析覆盖了多种工况：包括满载时的静载沉降、装载机偏载卸料时的板面应力分布、支腿的压杆稳定性校验，从仿真云图的结果来看，板面的最大应力出现在相邻支腿的跨中位置，最大形变控制在允许范围内，不会出现满载时板面凹陷积料的问题。

安装边界上，该结构的支腿底部设计有独立的安装垫板，现场安装时不需要做复杂的混凝土基础，只需要将垫板与硬化地面做膨胀螺栓固定即可，整体安装作业两个工人半天即可完成，后期如果需要调整作业位置，也可以通过叉车整体转运，不需要拆解结构，适配厂区内作业点位灵活调整的需求。日常使用中，该结构除了承接装载机卸料的散料堆放，也可以作为重型工件的临时中转台，配合车间的天车作业完成工件的工序转运，板面的平整性足够支撑工件的平稳放置，不会因为局部形变导致工件滑落。
