杜卡迪摩托车车架连接支撑结构

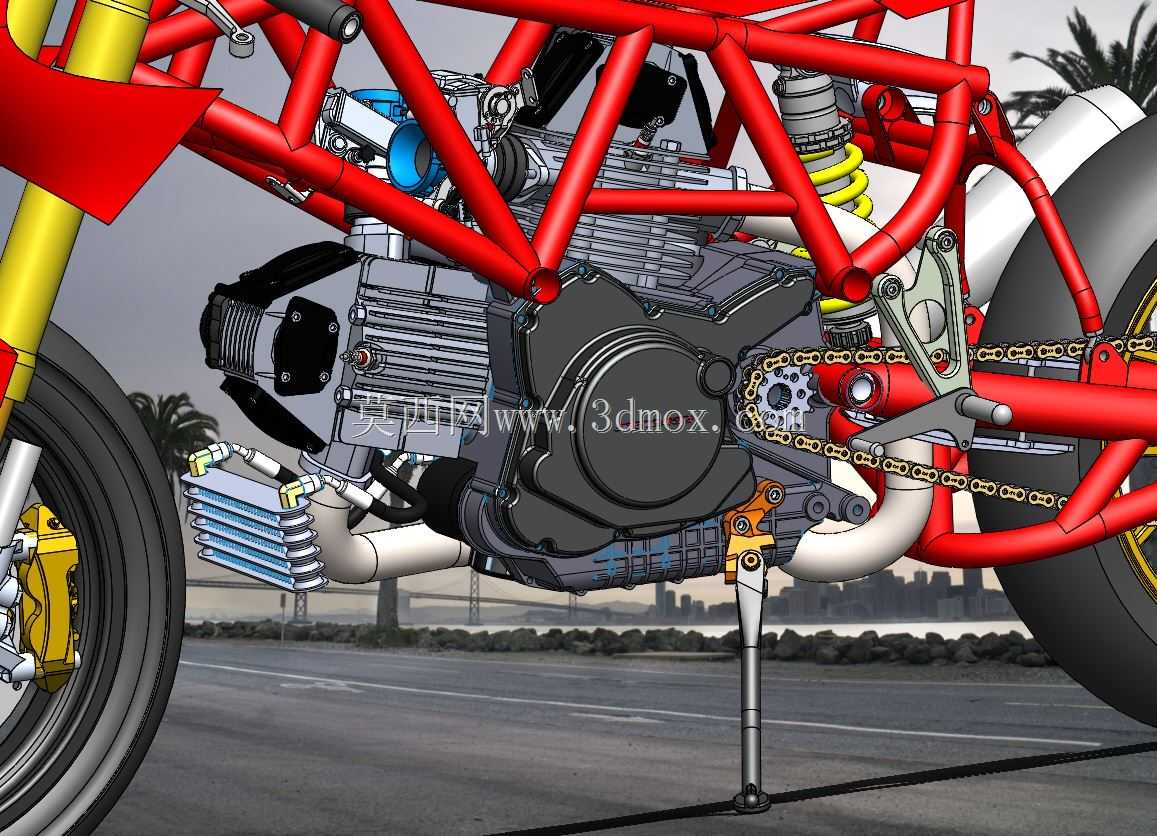

该支撑结构主要应用于大排量运动型摩托车的车架系统，承担发动机与管式车架之间的载荷传递、周边附件安装定位的核心作用，是摩托车动力总成与行走系统衔接的关键受力构件。从实际使用场景来看，这类支架需要同时应对发动机运转产生的持续振动、车辆加减速过程中的纵向冲击、过弯时的侧向载荷，以及颠簸路面传递的随机交变应力，因此结构设计上优先保证连接刚度的同时，也做了适配振动特性的局部柔性过渡，避免应力集中导致的疲劳断裂。设计过程中首先匹配了杜卡迪经典的管式编织车架的管位分布，所有安装孔位的坐标完全对齐车架对应焊接点的位置，同时兼顾发动机壳体的安装凸台位置，保证支架装配后不会与发动机散热鳍片、离合边盖、链轮传动结构产生运动干涉。支架的外形轮廓顺着车架红色管材的走向做了贴合式的异形设计，既没有额外突出的结构占用两侧空间，也为后续安装脚踏、侧撑、管线固定卡扣预留了对应的安装位，安装边界严格控制在车架内侧与发动机外侧的间隙范围内，不会超出摩托车原有车身的宽度尺寸，也不会影响后轮链条的传动路径、排气前段的走管布局。从功能特性上看，该支架除了基础的连接固定作用，还集成了侧撑的铰接安装位、后刹车泵的支撑座、换挡连杆的过线限位结构，将原本需要多个独立小支架实现的功能整合到单一构件上，减少了整车的零件数量，也降低了多个连接点带来的累积装配误差。结构上采用了变厚度的加强筋设计，在螺栓连接的受力区域做了局部加厚，在非受力的区域做了减重挖槽，在保证整体强度满足1.2倍安全系数的前提下尽可能降低构件重量，适配运动摩托车的轻量化设计需求。建模过程中对所有安装孔的同轴度、连接面的平面度都做了公差匹配，保证装配时螺栓可以顺利穿入，连接面贴合后不会出现额外的装配应力，同时也考虑了后期维护的拆装空间，支架安装后不需要拆卸周边的大部件就可以完成紧固、更换操作。
