1/4规格BSP螺纹连接式阀门三维结构设计

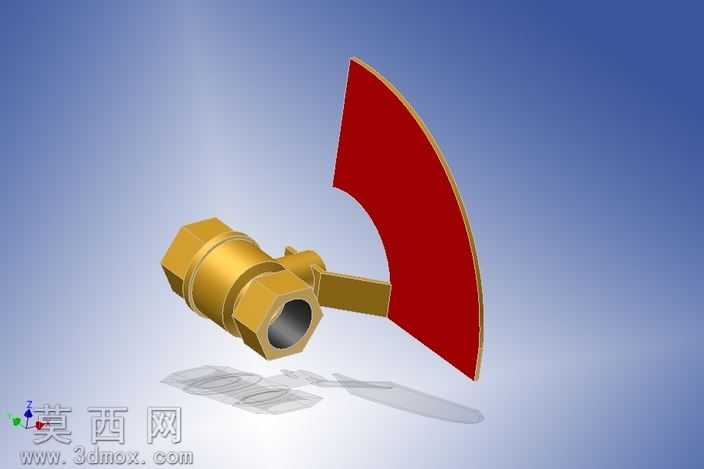

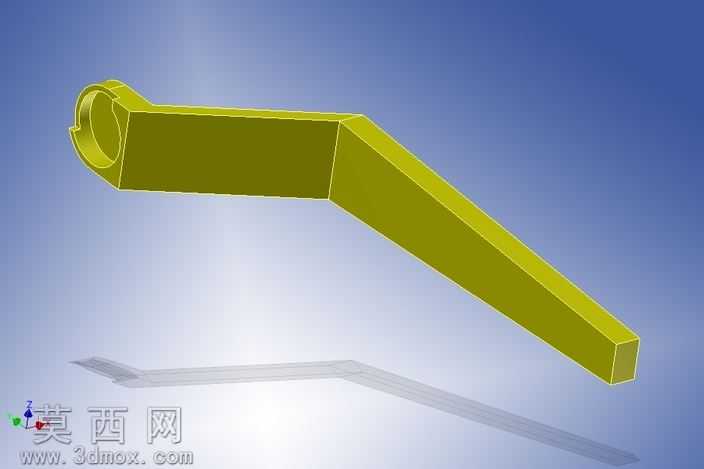

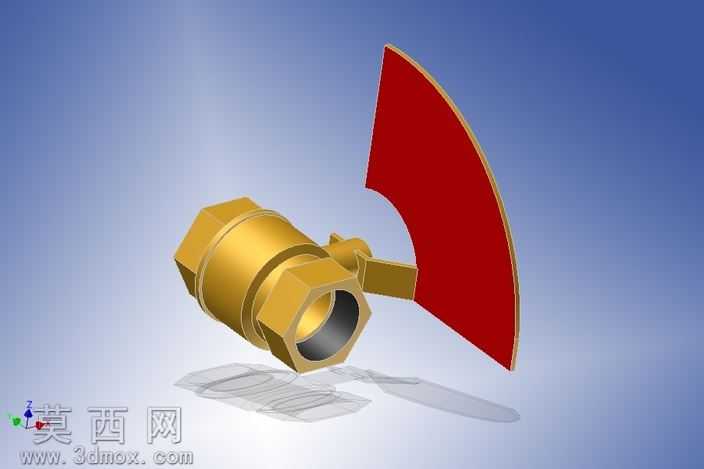

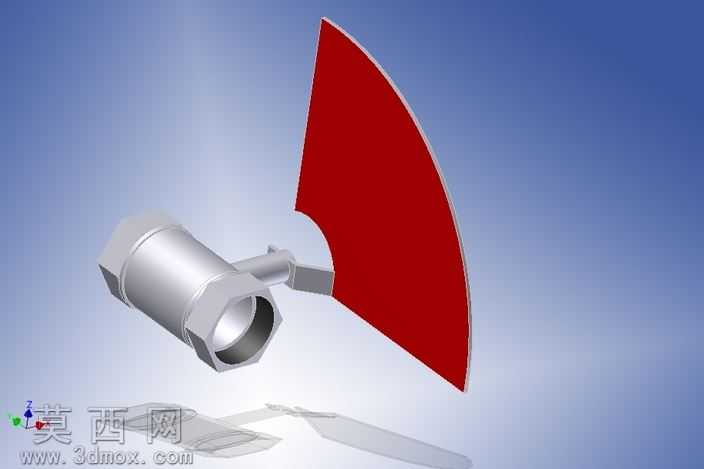

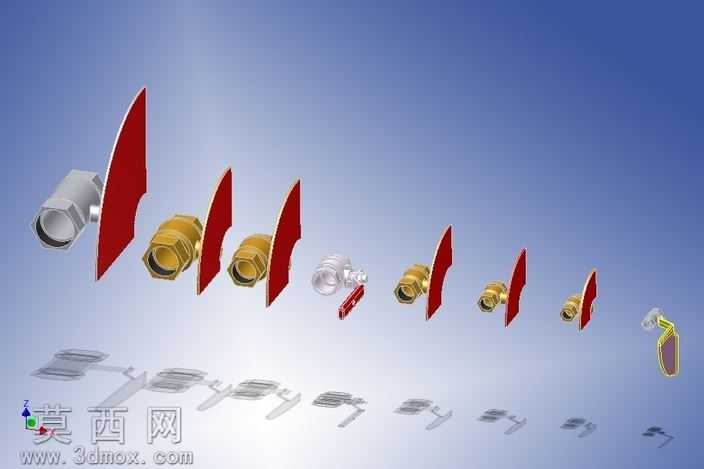

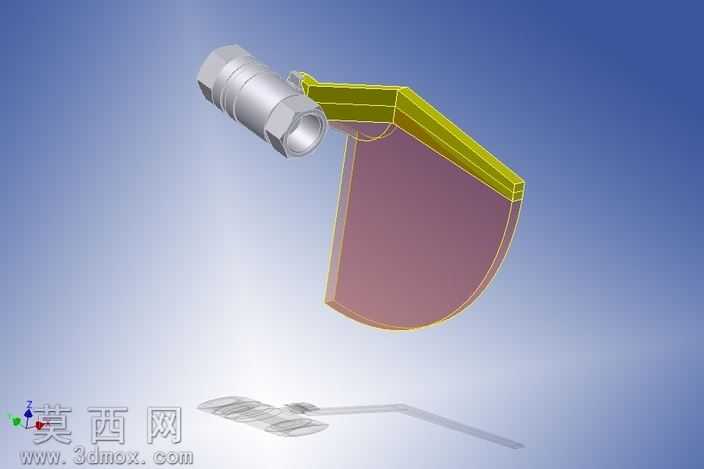

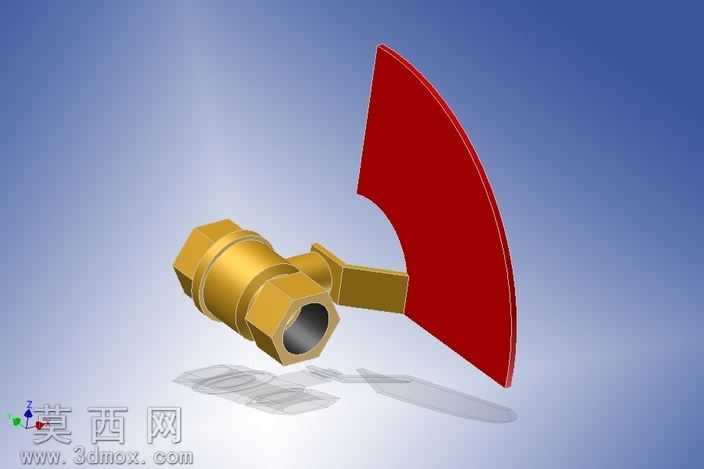

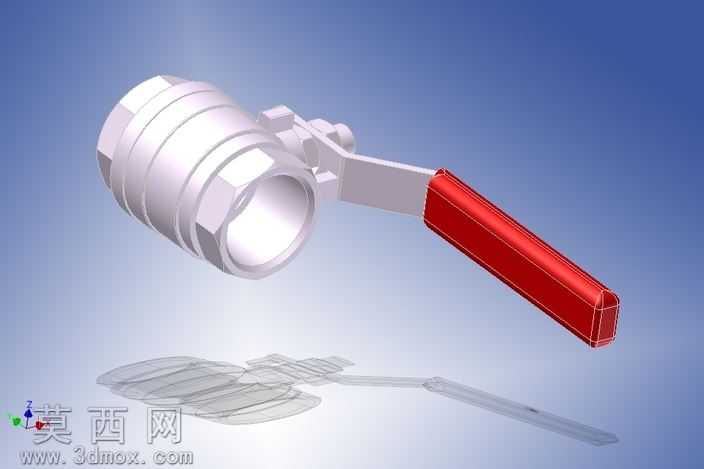

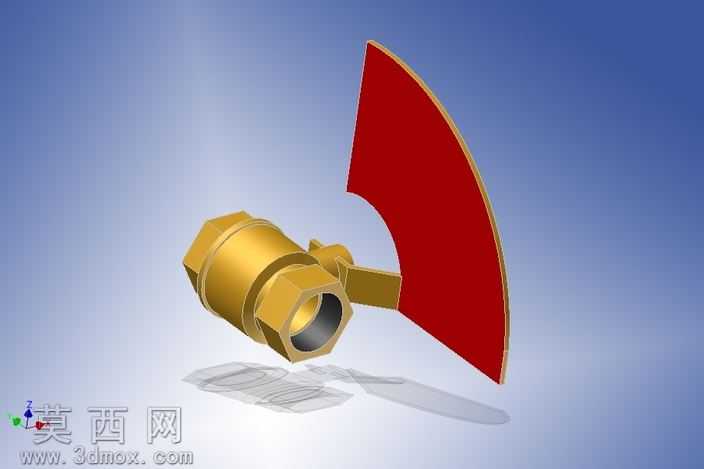

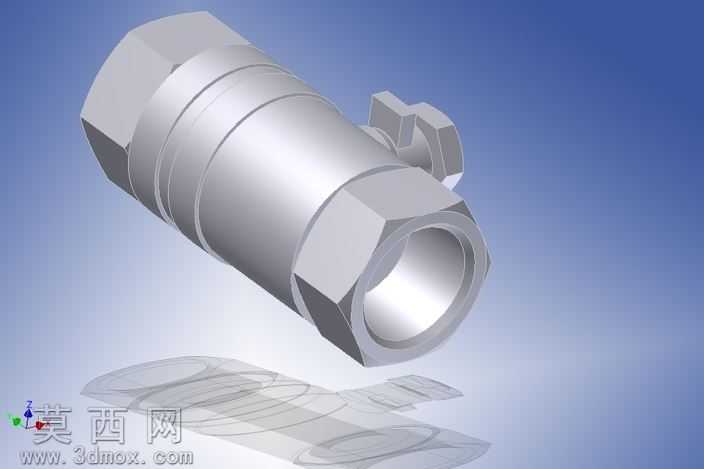

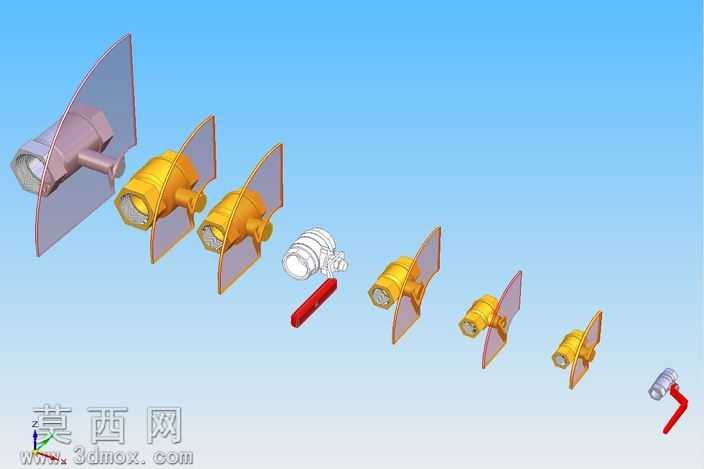

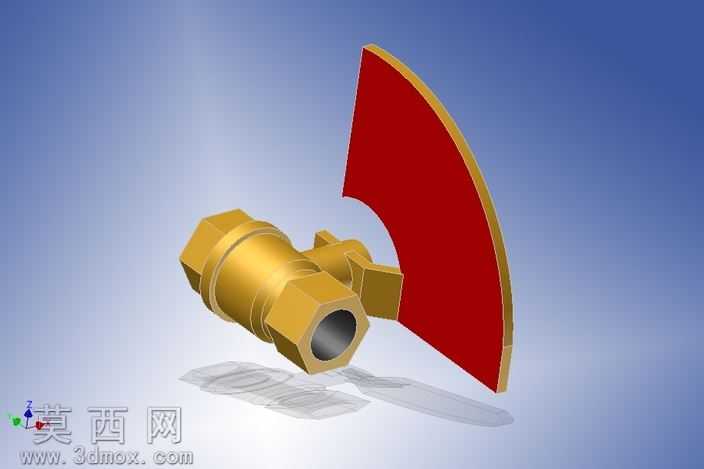

本作品为1/4规格BSP螺纹连接式阀门的三维参数化设计成果，建模阶段采用Solid Edge软件完成全零件的参数化搭建，首先梳理阀门的核心组成逻辑：将整体结构拆分为阀体外壳、启闭阀芯、操作手柄、连接密封端、螺纹接头五大独立模块，每个模块均按照实际工业生产的尺寸公差标准进行草图绘制与特征拉伸，对阀体的流道内壁做了平滑过渡处理，避免流体输送过程中出现不必要的压损。建模过程中对各配合零件添加了符合实际装配要求的约束关系，比如手柄与阀芯的同轴度约束、阀芯与阀体内腔的间隙配合约束、螺纹接头与阀体端部的同轴锁紧约束，确保整体模型可直接用于虚拟装配验证与干涉检查。材质与渲染阶段，针对不同零件的实际应用材质做了区分设置：阀体主体采用黄铜材质参数，调整金属粗糙度与反射率还原铸铜件的哑光金属质感，操作手柄采用红色工程塑料材质，添加细微的磨砂纹理还原工业塑料件的表面触感，密封部位采用半透明的工程塑料材质，通过调整透明度参数直观展示内部阀芯的装配位置，背景采用渐变天蓝色搭配柔和的环境光，多角度渲染展示不同规格同系列阀门的结构差异，同时通过剖面剖切视图的方式，直观呈现阀门内部流道的走向、阀芯的启闭位置以及各零件的装配层级关系。设计思路上，围绕小型管路流体控制的实际需求，采用BSP英制管螺纹的连接标准，确保模型可直接对接同规格的管路接头配件，整体结构紧凑小巧，适配小通径的流体输送场景，在手柄的造型设计上做了符合人体工学的弧度处理，方便实际操作时的施力启闭，同时对阀体的外部棱角做了圆角过渡处理，既避免加工过程中的应力集中问题，也提升了零件安装使用时的安全性。整套模型完整还原了小型螺纹阀门的全部结构细节，所有特征均保留可编辑的参数化属性，可根据实际使用需求调整通径尺寸、螺纹规格、手柄长度等参数，也可直接导入渲染软件生成产品宣传物料，或导入工程图模块生成对应的生产加工图纸。
