双电控三位五通气动电磁阀三维结构设计

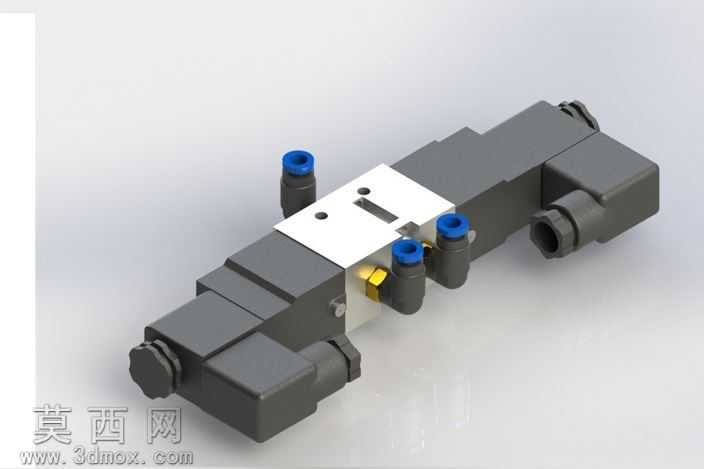

本作品为双电控三位五通气动电磁阀的三维建模成果，建模过程依托SolidWorks平台完成，全程遵循机械设计规范与气动元件实际生产尺寸标准，保证模型结构与实物的一致性。建模阶段采用自底向上的装配设计思路，首先拆分电磁阀的核心组成模块，分别完成两端电磁驱动单元、中间阀体流道块、快插式气嘴接头、手动调节旋钮、电气接线端等独立零件的建模：针对电磁驱动端的塑壳结构，通过拉伸、切除、圆角特征还原外壳的方正造型与安装定位槽，还原塑壳表面的防滑纹理与接线端口的卡扣结构；中间阀体部分采用铝合金材质的视觉表现，通过拉伸凸台构建阀体内置的多通路气腔结构，精准还原五个气路接口的位置尺寸与密封面结构，表面做哑光金属质感处理，还原工业铝合金件的细腻磨砂质感；三个蓝色快插气嘴采用半硬质工程塑料材质，通过旋转凸台构建气嘴的阶梯插管结构与锁紧卡簧槽，表面做轻微的高光塑料质感，区分于阀体的金属材质；阀体侧面的金色手动调节钮采用黄铜材质表现，通过旋转、倒角特征还原旋钮的防滑纹路与调节端结构。装配阶段严格按照实际装配关系添加配合约束，保证两端电磁线圈与阀体的同轴度，气嘴与阀体接口的密封面完全贴合，接线端的防护盖可实现模拟开合动作。渲染阶段采用工作室光照环境，添加柔和的环境反射效果，调整不同材质的粗糙度、金属度参数：塑壳部分设置低反光度的深灰色哑光塑料材质，阀体设置浅灰色磨砂金属材质，气嘴设置高饱和度蓝色半哑光塑料材质，黄铜旋钮设置高反光金属材质，通过光影对比突出各部件的结构层次，清晰展现电磁阀的整体布局与接口分布。模型完整还原了双电控电磁阀的对称式驱动结构，三位五通的气路布局清晰，各外接接口的尺寸符合气动行业通用标准，可用于气动回路原理演示、自动化设备装配仿真、气动系统教学展示等场景，建模过程中对零件的拔模斜度、安装孔位、密封槽等细节特征均做了还原，保证模型具备工程参考价值，能够直观呈现该类电磁阀的外部结构与装配逻辑，帮助使用者快速理解双电控电磁阀的组成结构与安装方式。
