丹佛斯TES2型热力膨胀阀三维建模作品

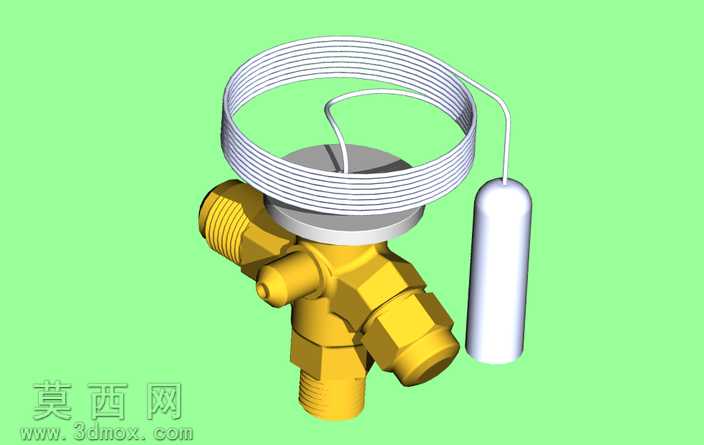

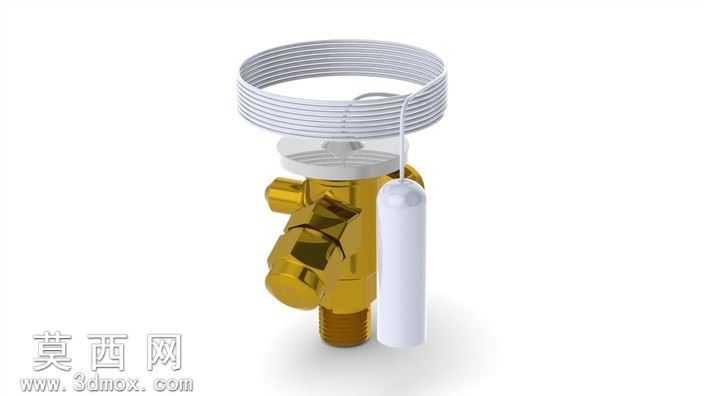

本模型为丹佛斯TES2型热力膨胀阀的三维数字化建模成果，建模过程依托主流三维机械设计软件完成，整体严格按照实物等比例还原，完整复现了该款热力膨胀阀的全部结构特征。建模初期先梳理热力膨胀阀的功能逻辑与结构组成，将整体拆分为黄铜阀体组件、感温包、毛细管、动力头四个核心模块，采用自底向上的建模思路逐一完成各零件的参数化绘制。阀体部分采用黄铜金属材质进行渲染表现，还原了锻造黄铜阀体的哑光金属质感，精准复刻了阀体上的三个外螺纹接口，分别对应制冷系统的进液、出液与外平衡接口，接口处的螺纹牙型、阀体上的工艺倒角、定位凸台均按照实物尺寸进行参数化建模，保证各接口的装配尺寸与实物完全一致，阀体表面的模压标识也通过包覆特征进行还原，提升模型的细节真实度。动力头部分采用金属覆膜与工程塑料结合的材质表现，顶部的金属压盖做了亮面金属质感处理，与阀体的哑光黄铜质感形成明确区分，清晰展现部件的材质差异。感温包部分还原了圆柱形密封壳体的结构，表面做了光滑金属质感处理，准确复现感温包的外形比例与端部密封结构。连接动力头与感温包的毛细管采用螺旋盘管造型，通过扫描特征完成螺旋盘管与两端引出段的一体化建模，精准还原了毛细管的盘绕直径、管体粗细以及自然下垂的走线形态，盘管的圈数、排布间距均与实物保持一致，避免出现管体变形、穿模等问题。渲染阶段采用浅绿色纯色背景突出模型主体，通过三点布光方案打亮阀体的各个结构面，既展现黄铜材质的金属反光特性，又清晰呈现各接口的位置、阀体的流道走向、感温部件的连接关系，让观看者可以直观理解热力膨胀阀的整体构造。模型完整保留了各零件的独立建模特征，支持后续的结构拆解、装配干涉检查、制冷系统原理演示等拓展使用，可用于制冷配件的教学演示、产品选型展示、制冷系统虚拟装配等场景，建模过程中对细小工艺结构的还原，保证了模型的工程参考价值，避免过度简化导致结构失真。
